TH SB Hidroforlar

Yüksek basınç gücü ve sessiz çalışmasıyla öne çıkan TH SB serisi, kompakt ve düşey tasarımı sayesinde yerden tasarruf sağlar.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Genel Bilgiler

Yüksek basınçlı, sessiz çalışan, kompakt ve düşük güç sarfiyatlıdır. SB pompalar aşındırıcı olmayan, içinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvıları basmaya uygundur. Düşey yapısı sayesinde yerden tasarruf sağlar.

Teknik Bilgiler

Debi_____________________90 m³/h' e kadar,

Basma Yüksekliği___________160 m' ye kadar,

Çalışma Sıcaklığı___________0 °C' den 50 °C' ye kadar

Gövde Basıncı_____________10 - 16 bar

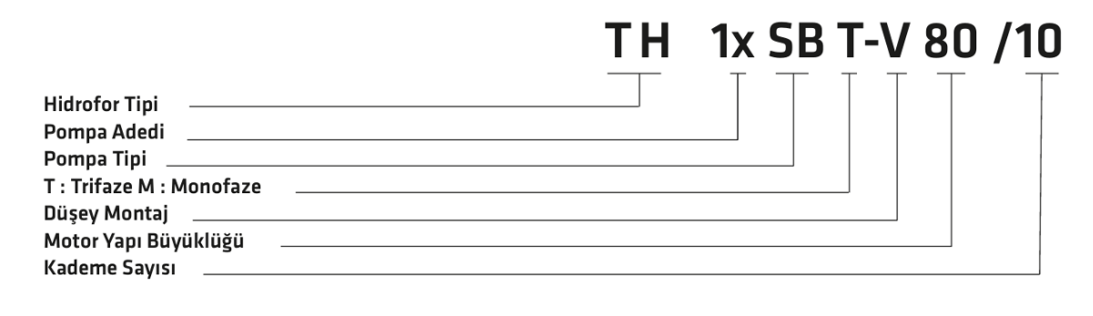

Tasarım Özellikleri

TH SB hidroforlar yatay veya dikey pompalı olarak imal edilirler.
Hidroforlar istenilen debiye göre standart olarak tek, çift ve üç pompalı olarak üretilirler. İstek halinde 6 pompaya kadar set yapılabilmektedir.
Tek pompalı hidroforlarda su seviye şamandırası (elektrikli flatör) mevcuttur.
Tek pompalı trifaze motorlu hidroforlarda faz kontrol sistemi (FKS) mevcuttur.
Birden fazla pompalı hidroforlarda sıra değiştirme, faz kontrolü ve sıvı seviye kontrolü standart özelliklerdir. •Hidroforlar otomatik ve manuel olarak iki farklı modda çalışabilirler.
Hidrofor panosunda kullanılan elektrik malzemeleri güvenilir ve kaliteli markalardan seçilmiştir.
Hidroforlar isteğe bağlı olarak konfor amaçlı frekans kontrollü değişken devirli olarak imal edilebilir.

Malzeme Bilgileri

Parçanın Adı	Malzeme
Parçanın Adı	Standart	Opsiyonel
Pompa
Taban montaj plakası	GG 25	-
Kademe gövdesi	NORYL	-
Ara kademe	NORYL	-
Çark	NORYL	-
Mil	AISI 420	-
Koruma Sacı	AISI 304	-
Pano
	Basınç şalteri kontrollü	Frekans kontrollü
Kollektör
	Çelik Boru	AISI 304
Şase
	St 37 sac	-
Aksesuarla
Vana	Pirinç	-
Çek Valf	Pirinç	-

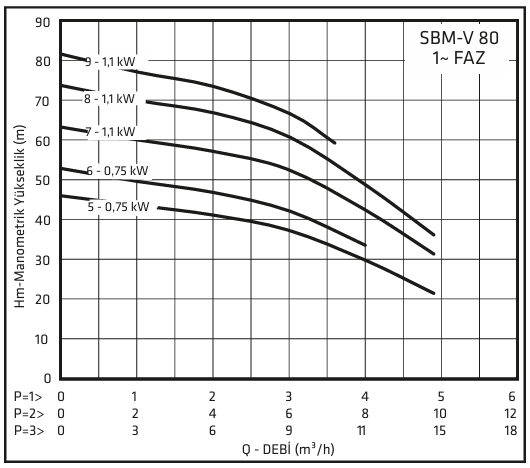

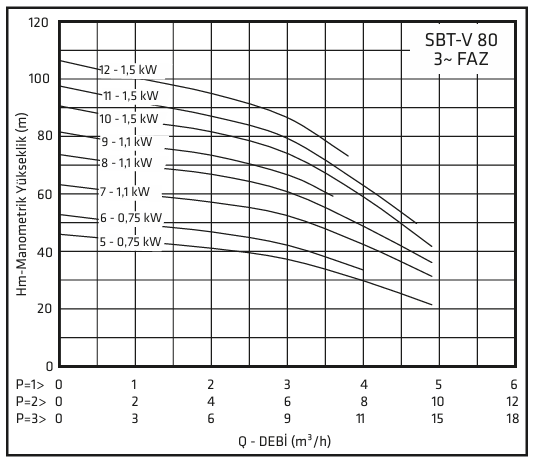

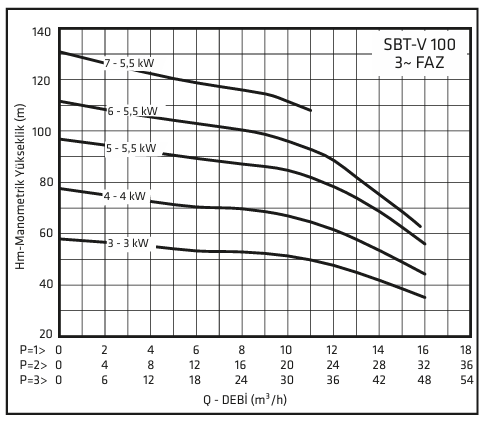

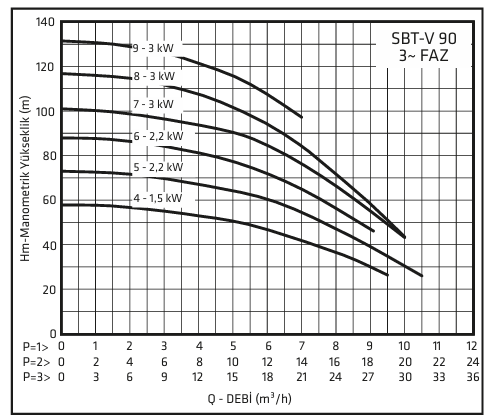

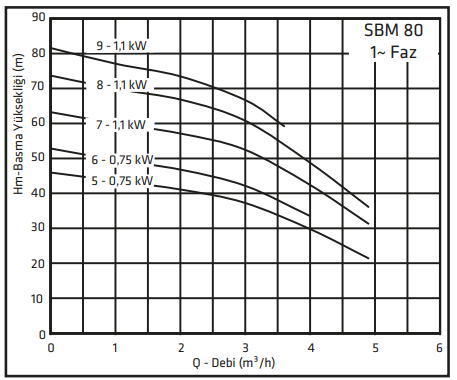

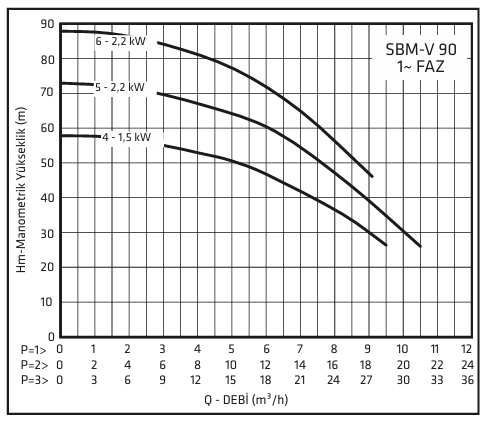

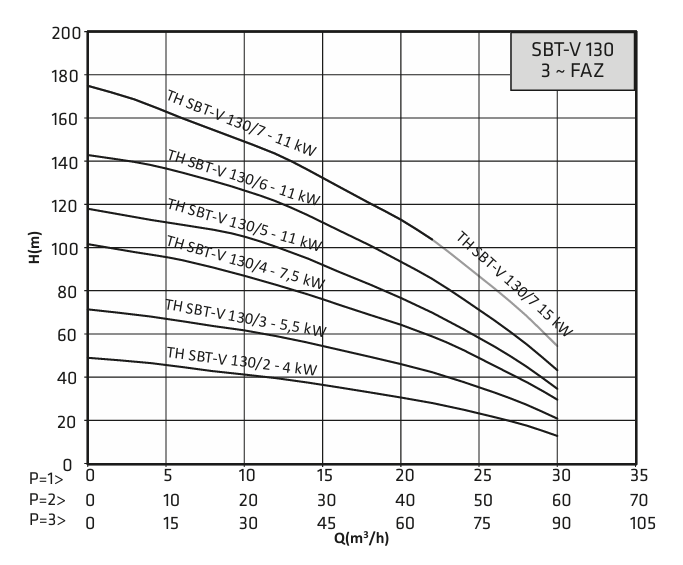

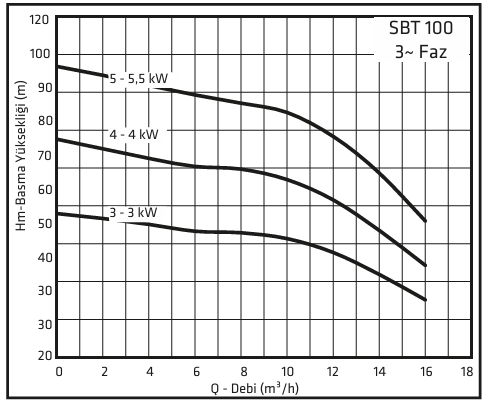

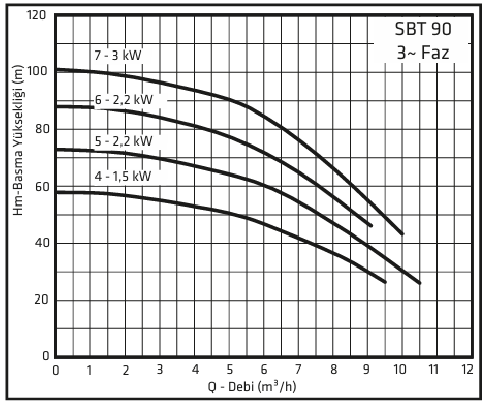

Performans Eğrileri ve Boyut Tabloları

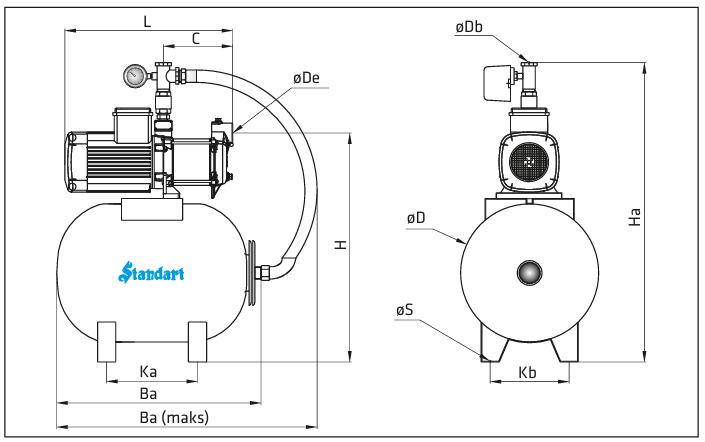

Yatık Tanklı Hidroforlar

24 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBM 80/5-24									455	200			25.8
SBM 80/6-24									475	230			26.8
SBM 80/7-24	1¼"	1"	480	587	465	669	190	158	500	250	265	10	26.9
SBM 80/8-24									520	270			28.1
SBM 80/9-24									540	295			28.8

24 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 80/5-24									453	206			24.3
SBT 80/6-24									475	228			24.8
SBT 80/7-24									497	250			26.1
SBT 80/8-24	1¼"	1"	480	587	465	669	190	158	519	272	265	10	26.3
SBT 80/9-24									541	294			26.8
SBT 80/10-24									563	316			28.3
SBT 80/11-24									585	338			29

50 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBM 80/5-50									453	206			31.7
SBM 80/6-50									475	228			32.2
SBM 80/7-50	1¼"	1"	600	696	565	779	220	232	497	250	280	10	32.8
SBM 80/8-50									519	272			34
SBM 80/9-50									541	294			34.7

50 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 80/5-50									453	206			30.2
SBT 80/6-50									475	228			30.7
SBT 80/7-50									497	250			32
SBT 80/8-50	1¼"	1"	600	696	565	779	220	232	519	272	380	10	32.2
SBT 80/9-50									541	294			32.7
SBT 80/10-50									563	316			34.7
SBT 80/11-50									585	338			35

50 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBM 90/4-50									489	218			39.3
SBM 90/5-50	1¼"	1"	600	696	603	796	220	232	517	246	380	10	41.3
SBM 90/6-50									545	274			41.8

50 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 90/4-50									489	218			37.3
SBT 90/5-50	1¼"	1"	600	696	603	796	220	232	517	246	380	10	39.3
SBT 90/6-50									545	274			40.3
SBT 90/7-50									573	302			42.3

80 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBM 90/4-80									489	218			44.1
SBM 90/5-80	1¼"	1¼"	635	828	708	901	330	276	517	246	460	10	46.1
SBM 90/6-80									545	274			46.6

80 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 90/4-80									489	218			42.1
SBT 90/5-80	1¼"	1¼"	635	828	708	901	330	276	517	246	460	10	44.1
SBT 90/6-80									545	274			45.1
SBT 90/7-80									573	302			47.1

80 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 100/3-80									530	219			51.3
SBT 100/4-80	1½"	1½"	635	880	746	1007	330	276	563	252	460	10	52.8
SBT 100/5-80									596	285			58

100 Litre Tanklı	De	Db	Ba	Ba(mx)	H	Ha	Ka	Kb	L	c	øD	øS	KG
SBT 100/3-100									530	219			52.6
SBT 100/4-100	1½"	1½"	820	940	746	1007	330	276	563	252	460	10	54.1
SBT 100/5-100									596	285			59.3

Belirtilen ölçü ve ağırlıklar takribidir. Her türlü değişiklik hakkımız saklıdır.

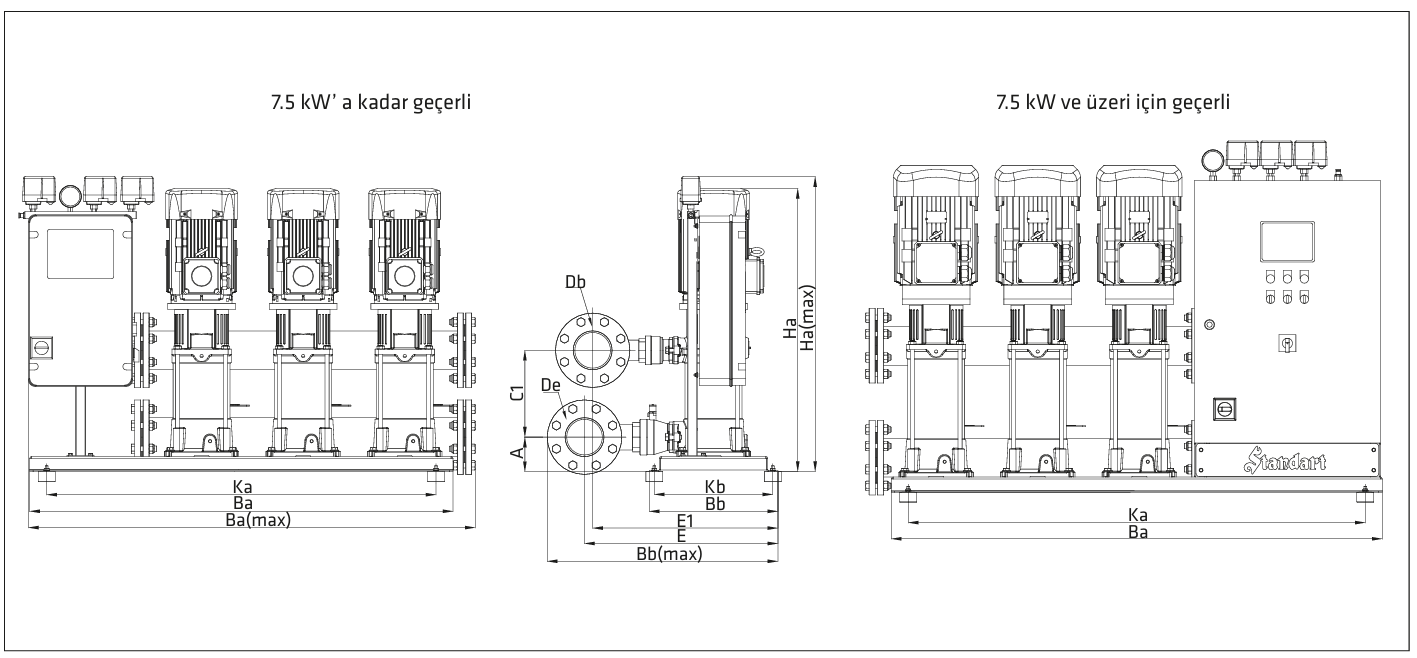

Boyut Resimleri Boyut Resimleri

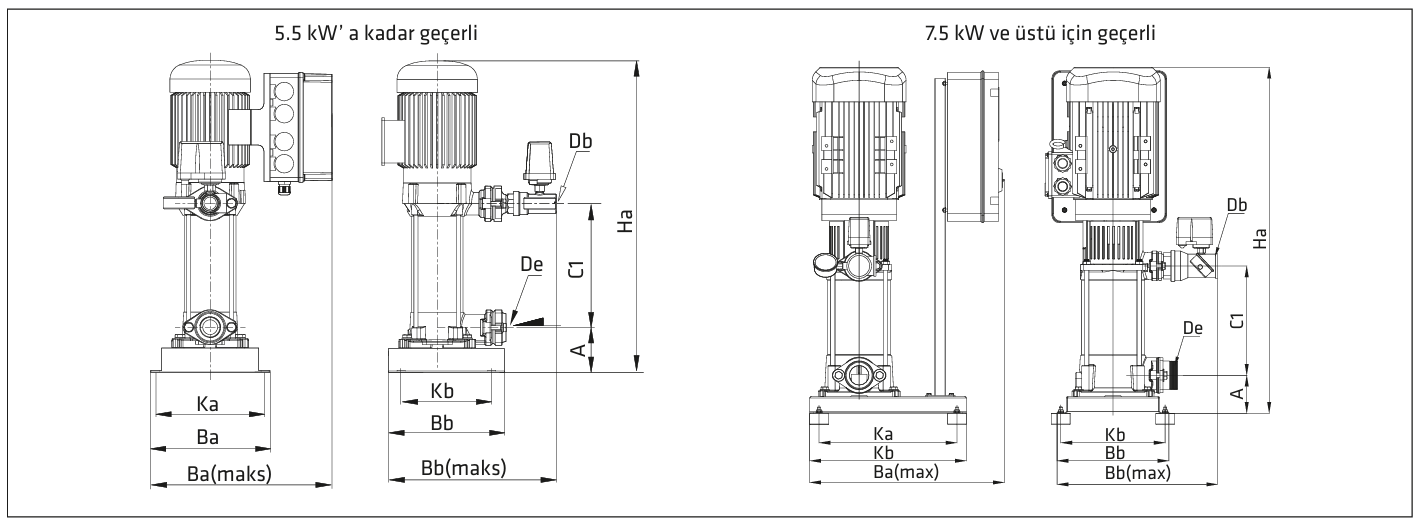

1 Gruplu Hidroforlar

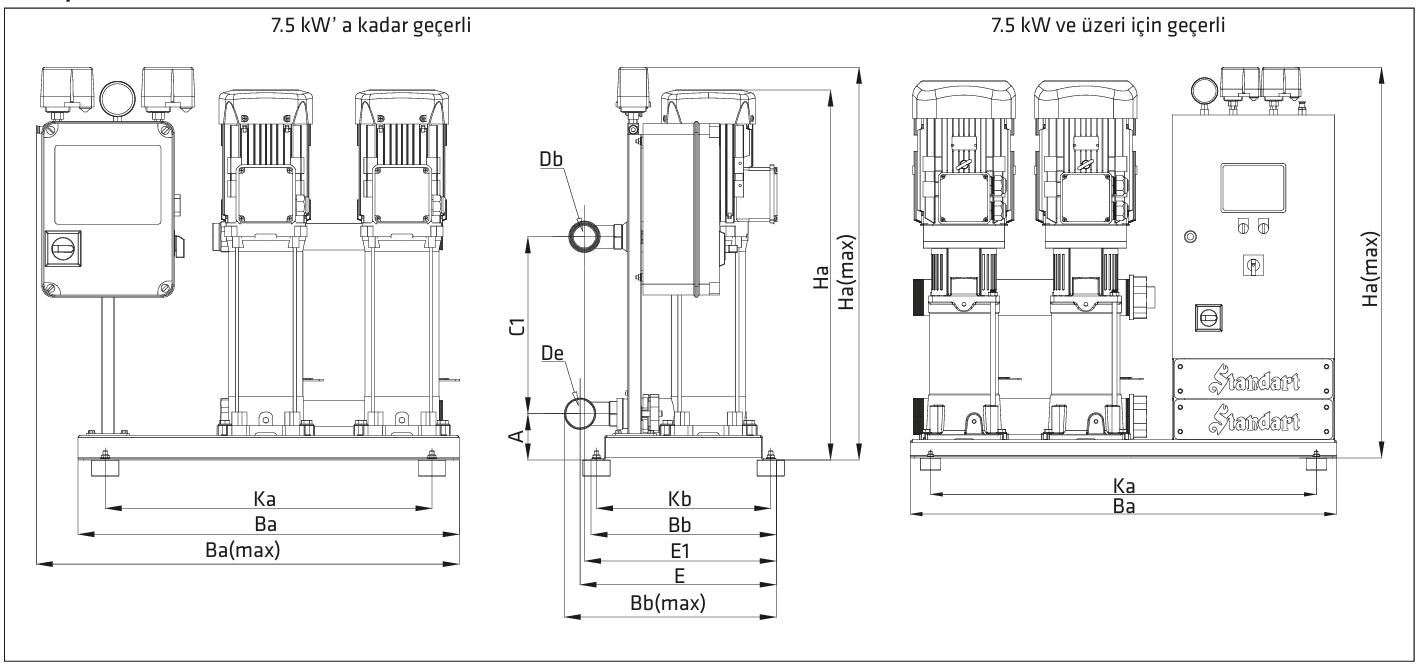

2 Gruplu Hidroforlar

3 Gruplu Hidroforlar

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBM-V 80/5							517						184	26.5
1xSBM-V 80/6							539						206	27
1xSBM-V 80/7	1¼"	1¼"	240	230	360	335	561	220	180	-	-	85	228	27.6
1xSBM-V 80/8							583						250	28.8
1xSBM-V 80/9							605						272	29.5

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBT-V 80/5							560						185	25
1xSBT-V 80/6							580						205	25.5
1xSBT-V 80/7							600						225	26.8
1xSBT-V 80/8							620						245	27
1xSBT-V 80/9	1¼"	1"	230	210	335	315	670	210	160	-	-	85	275	27.5
1xSBT-V 80/10							690						295	29
1xSBT-V 80/11							730						315	30
1xSBT-V 80/12							770						335	30.5

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBM-V 80/5							522							185	66
2xSBM-V 80/6							544							205	67
2xSBM-V 80/7	1¼"	1¼"	700	350	825	445	566	753	630	320	420	390	90	228	69
2xSBM-V 80/8							588							250	71
2xSBM-V 80/9							610							272	72.5

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBT-V 80/5							515							185	63
2xSBT-V 80/6							535							205	64
2xSBT-V 80/7							560							225	66.5
2xSBT-V 80/8							575							245	67
2xSBT-V 80/9	1¼"	1¼"	650	300	725	405	605	725	550	280	375	370	85	275	68
2xSBT-V 80/10							625							295	71
2xSBT-V 80/11							645							315	72.5
2xSBT-V 80/12							665							335	73.5

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBM-V 80/5							522							185	97.5
3xSBM-V 80/6							543							206	99
3xSBM-V 80/7	1¼"	1¼"	950	350	1085	460	566	810	880	320	430	400	90	228	101
3xSBM-V 80/8							588							250	104
3xSBM-V 80/9							610							272	106

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBT-V 80/5							515							185	93
3xSBT-V 80/6							535							205	94
3xSBT-V 80/7							560							225	98
3xSBT-V 80/8							575							245	99
3xSBT-V 80/9	1½"	1½"	900	300	1005	420	605	775	800	280	385	380	85	275	100
3xSBT-V 80/10							625							295	105
3xSBT-V 80/11							645							315	107
3xSBT-V 80/12							665							335	109

Belirtilen ölçü ve ağırlıklar takribidir. Her türlü değişiklik hakkımız saklıdır.

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBM-V 90/4							544						188	34.5
1xSBM-V 90/5	1¼"	1¼"	245	230	360	360	572	225	180	-	-	85	216	36.5
1xSBM-V 90/6							600						244	37

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBT-V 90/4							545						190	32.5
1xSBT-V 90/5							570						215	34.5
1xSBT-V 90/6	1¼"	1¼"	250	230	360	360	600	230	180	-	-	85	245	35.5
1xSBT-V 90/7							625						270	37.5
1xSBT-V 90/8							655						300	38
1xSBT-V 90/9							680						325	39

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBM-V 90/4							550							188	80
2xSBM-V 90/5	1½''	1½''	700	350	822	460	578	753	630	320	400	432	90	216	84
2xSBM-V 90/6							606							244	85

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBT-V 90/4							545							190	76
2xSBT-V 90/5							570							215	80
2xSBT-V 90/6	1½"	1½"	700	340	770	390	600	725	600	320	360	350	85	245	82
2xSBT-V 90/7							625							270	86
2xSBT-V 90/8							655							300	87
2xSBT-V 90/9							680							325	88

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBM-V 90/4							550						188	105
3xSBM-V 90/5	2"	2"	950	350	1085	460	578	810	880	320	430	386	90	216	111
3xSBM-V 90/6							606						244	113

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBT-V 90/4							545						190	100
3xSBT-V 90/5							570						215	106
3xSBT-V 90/6							600						245	109
3xSBT-V 90/7	2"	2"	950	340	1085	420	625	810	850	320	375	365	85	270	104
3xSBT-V 90/8							655						300	106
3xSBT-V 90/9							680						325	118

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBT-V 100/3							585						185	44
1xSBT-V 100/4							615						215	45
1xSBT-V 100/5	2"	1½"	300	260	400	400	650	280	210	-	-	95	250	50
1xSBT-V 100/6							685						285	51
1xSBT-V 100/7							715						315	52

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBT-V 100/3								585						185	96
2xSBT-V 100/4								615						215	99
2xSBT-V 100/5	2"	2"	700	340	785	470	650	725	600	320	430	425	95	250	110
2xSBT-V 100/6								685						285	111
2xSBT-V 100/7								715						315	112

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBT-V 100/3								585						185	143
3xSBT-V 100/4								615						215	148
3xSBT-V 100/5	2½"	2½"	950	340	1060	500	650	780	850	320	435	430	95	250	163
3xSBT-V 100/6								685						285	165
3xSBT-V 100/7								715						315	166

Belirtilen ölçü ve ağırlıklar takribidir. Her türlü değişiklik hakkımız saklıdır.

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ka	Kb	E	E1	A	C1	KG
1xSBT-V 130/2							763						183	62
1xSBT-V 130/3					420		800						220	65
1xSBT-V 130/4	2½"	2"	420	300		455	837	370	280	-	-	102	257	70
1xSBT-V 130/5							929						294	140
1xSBT-V 130/6					522		966						331	145
1xSBT-V 130/7							1005						368	152

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
2xSBT-V 130/2							763							183	180
2xSBT-V 130/3			800	340	822		800	720	700	320	560	535		220	200
2xSBT-V 130/4	3"	3"				615	837						102	257	210
2xSBT-V 130/5							929							294	300
2xSBT-V 130/6			1050	380	1050		966	865	950	350	590	565		331	310
2xSBT-V 130/7							1005							368	315

	De	Db	Ba	Bb	Ba (mx)	Bb (mx)	Ha	Ha (mx)	Ka	Kb	E	E1	A	C1	KG
3xSBT-V 130/2							763							183	255
3xSBT-V 130/3			1150	380	1350		800	825	1150	1150				220	260
3xSBT-V 130/4	4"	4"				685	837				560	575	102	257	285
3xSBT-V 130/5							929							294	460
3xSBT-V 130/6			1450	380	1450		966	965	1350	1350				331	470
3xSBT-V 130/7							1005							368	485
