Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Teknik Bilgiler

Basma Flanşı: DN 32.....DN 250 mm

Debi: 1000 m³/h' ye kadar

Basma Yüksekliği: 550 m' ye kadar

Hız: 2900 d/dak' ya kadar

Çalışma Sıcaklığı: -10 °C'den +140 °C' yekadar*

Gövde Basıncı (Pmaks): 30 bar (63 bar)*

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri

• Yatay milli, parçalı gövdeli, difüzörlü, çok kademeli, kapalı çarklı santrifüj pompalar.
• DN 32' den DN 250 basma flanş çapına kadar 10 model.
• Emme flanşları TS EN 1092 - 2 / PN 16' ya, basma flanşları TS EN 1092 - 2 / PN 40 (PN 63)' e uygundur.
• Standart imalatta emme flanşı kaplin tarafında ve motor tarafından bakıldığında sağ yanda, basma flanşı diğer uçta ve üsttedir (R 3/0). Standart imalatın dışında flanş konumları istenirse, bu istek sipariş sırasında belirtilmelidir.
• Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenir.
• Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmektedir.
• Dönme yönü motor tarafından bakılınca saat yönündedir.
• SKM tipi pompalarda standart olarak “gres yağlı” rulman kullanılmaktadır.

Mil Sızdırmazlığı

• Standart imalatta 110 °C' ye kadar yumuşak salmastralı, 110 °C ile 140 °C arasında ise soğutmalı salmastra kutuları ile birlikte yumuşak salmastralı olarak kullanılmaktadır.
• İstek halinde mekanik salmastralı pompalar da kullanılmaktadır.

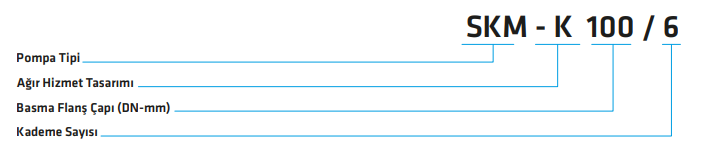

Pompanın İsimlendirilmesi
