Kullanıldığı Yerler ve Basılabilen Sıvılar

Petrol endüstrisi, Kimya endüstrisi ve Enerji santrallerinde kullanılmakta olan ağır hizmet uygulamaları. Mazot, Fuel oil, Benzin, Gaz yağı, Sıvılaştırılmış petrol gazı (LPG), Kayganlaştırıcı maddeler, Parafin vb. sıvılar.

Teknik Bilgiler

Basma Flanşı: NPS 1” - NPS 10”

Debi: 1000 m³/h' ye kadar

Basma Yüksekliği: 350 m' ye kadar

Hız: 3600 d/dak' ya kadar

Çalışma Sıcaklığı: +350 °C' yekadar*

Gövde Basıncı (Pmaks): 51 bar*

Tasarım Tipi: 0H2

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri

• API 610 12. versiyona (ISO 13709) uygun tasarım.

• Yüksek sıcaklık dengesi sağlayan merkezden ayaklı tasarım.

• Maksimum hidrolik verimlilik için salyangoza teğet çıkış.

• Özel durumlarda çift salyangoz tasarımı.

• Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir. (İsteğe bağlı olarak ara burçlu kaplin uygulaması ile elektrik motorunu motor taşıyıcıdan ayırmadan da pompanın rotor grubu dışarı alınabilir).

• Emme ve basma flanşları API 610' da belirtilen flanş kuvvetlerine uygun olarak tasarlanmıştır.

• Pompa flanşları standart olarak ANSI/ASME standartlarına uygun olarak imal edilir.

• Gövde sızdırmazlığı,basınç altında yerindençıkmayacak şekilde yerleştirilmiş spiral sargılı contalar ile sağlanır.

• Yüksek sıcaklık ile çalışma durumunda rulman yatağı üzerinde soğutma kanatları ve özel salmastra soğutma sistemleri.

• Ağır hizmettipi mil ve rulmanlar.

• Bütün çarklar ISO 1940 sınıf 2.5' e uygun dinamik olarak dengelenmektedir.

• Kestirimci bakımda kolaylık sağlaması açısından sıcaklık ve titreşim izleme sistemleri ile birlikte verilir.

• Sabit yağlayıcı sistem, yağ seviyesinin ve durumunun kontrolünü sağlarken rulman ömrü için de çok önemlidir.

• Standart olarak kullanılan yağ bilezikleri yağlamaya yardımcı olurken yağ köpüklenmesini de önler.

• API 610' a uygun olarak tasarlanan şase, sistemin tümüne son derece yüksek rijitlik sağlar.

Mil Sızdırmazlığı

• API 610 (ISO 13709) da belirtilen standart boyutlara uygun olarak tasarlanan salmastra yatağı aynı zamandaAPI 682 (ISO 21049)' ye uygun her türlü mekanik salmastranın uygulanabileceği şekildedir

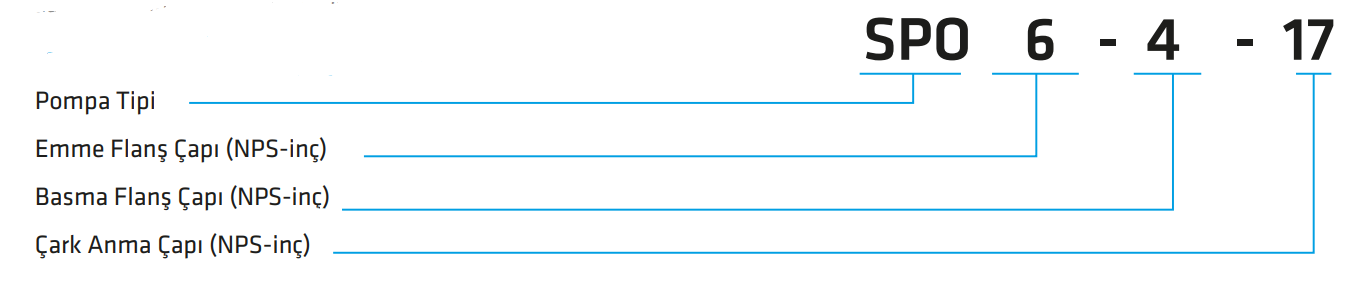

Pompanın İsimlendirilmesi
