ECO SNL HAT TİPİ (IN-LINE) POMPALAR

Hat tipi kompakt tasarımıyla yerden tasarruf sağlayan ECO SNL serisi, temiz ve hafif kirli sıvıların yüksek verimle taşınmasında güvenilir çözümler sunar.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Teknik Bilgiler

Basma Flanşı DN 40.....DN 200 mm

Debi 850 m³/h' ye kadar(*)

Basma Yüksekliği 100 m' ye kadar(*)

Hız 3600 d/dak‘ ya kadar(*)

Çalışma Sıcaklığı -10 °C'den +140 °C' ye kadar(**)

Gövde Basıncı (Pmaks) 10 bar (16 bar)(**)

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Daha yüksek debi ve basma yüksekliği değerleri için firmamıza başvurunuz.

(**) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri

Düz boruya bağlanabilen (hat tipi), salyangozlu, tek kademeli, kapalı çarklı monoblok santrifüj pompalar.
EU 547/2012 enerji regülasyonuna göre tasarım.
Emme ve basma flanşları TS EN 1092 - 2 / PN 16' ya uygundur. Çelik veya paslanmaz çelik gövde malzemeli pompalarda f lanşlar TS EN 1092 - 1 / PN 16‘ ya uygundur. İsteğe bağlı olarak ANSI/ASME flanşlı olarak da üretim yapılabilmektedir.
Pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında (IE3-IE4) elektrik motorları ile kullanılır.
Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenmektedir.
Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmiştir.
Dönme yönü motor tarafından bakılınca saat yönündedir. •İsteğe bağlı olarak pompalar aşınma halkalı imal edilebilir.
Pompa mili motor miline geçme mil veya rijit kaplin ile bağlanmıştır ve pompanın eksenel ve radyal kuvvetleri motor rulmanları tarafından karşılanmaktadır. •200-340 pompanın basması DN 200 emmesi DN 250 dir.

Mil Sızdırmazlığı

Müşterinin isteğine veya sıvının cinsine göre mekanik salmastra kullanılmaktadır.

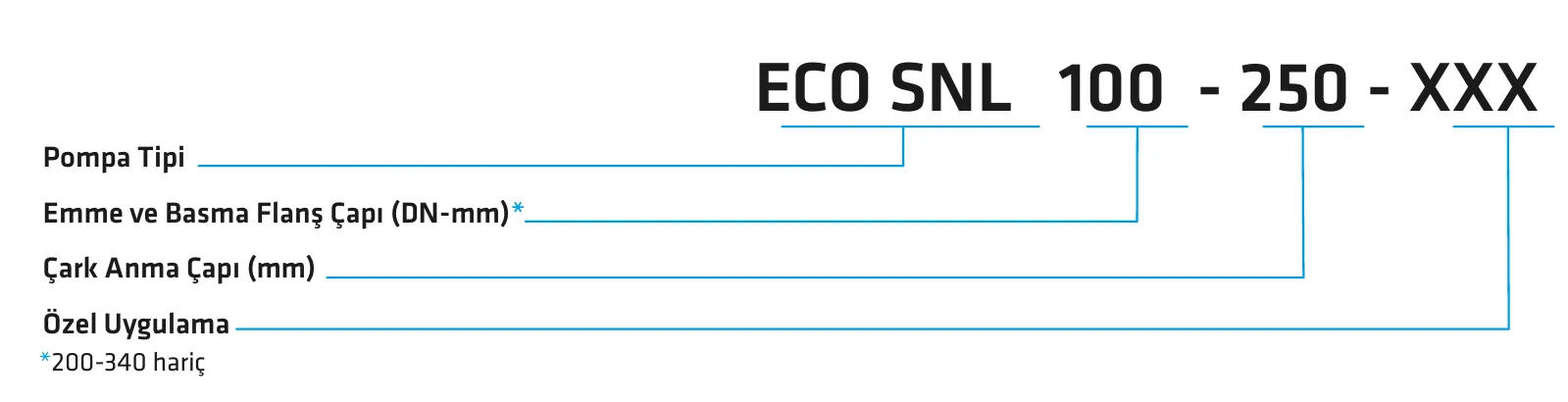

Pompanın İsimlendirilmesi

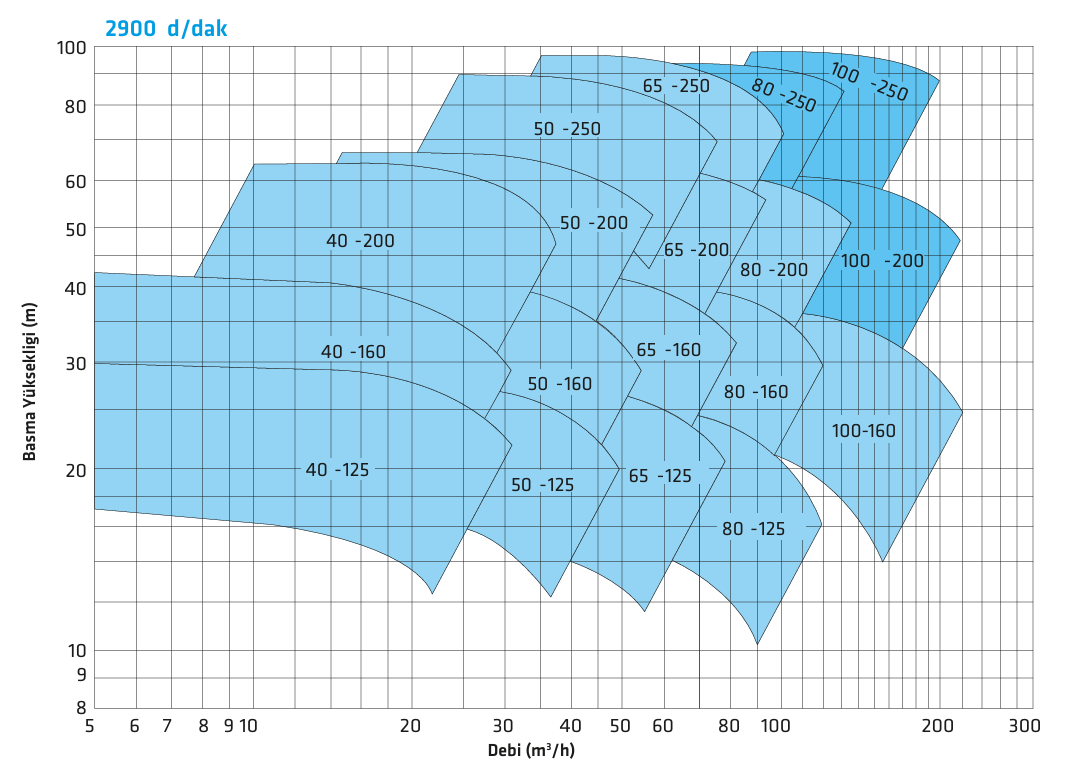

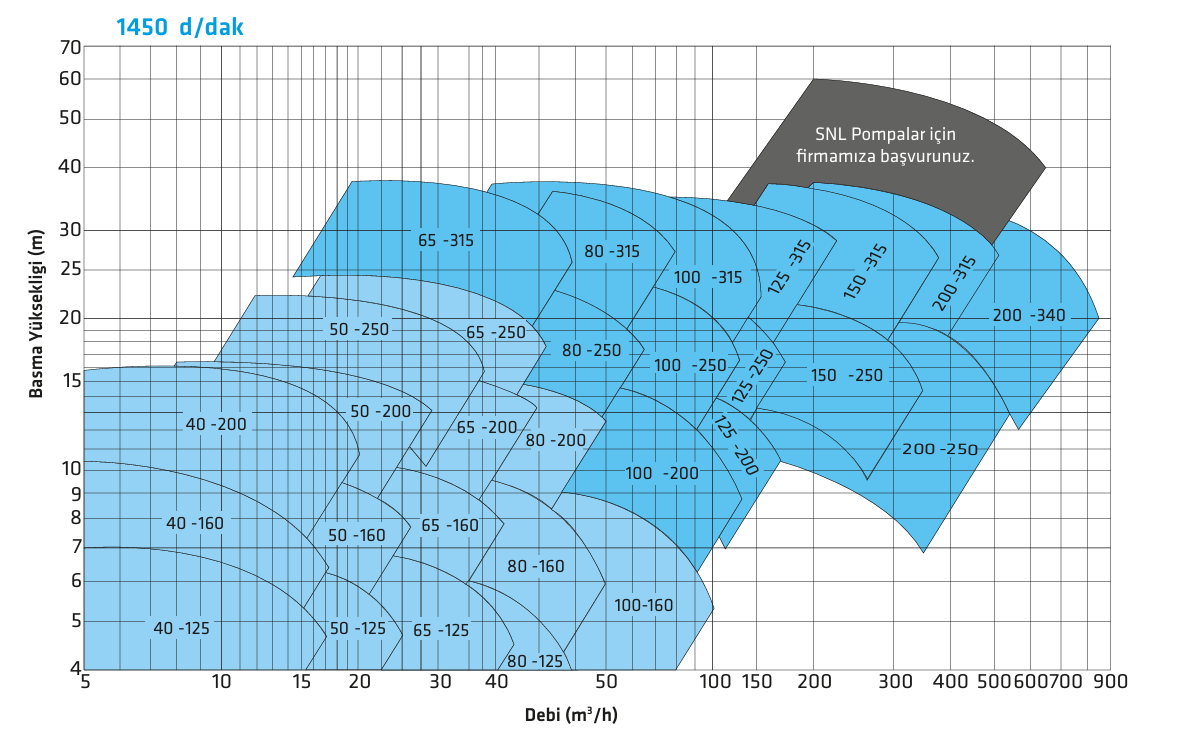

Çalışma Alanları

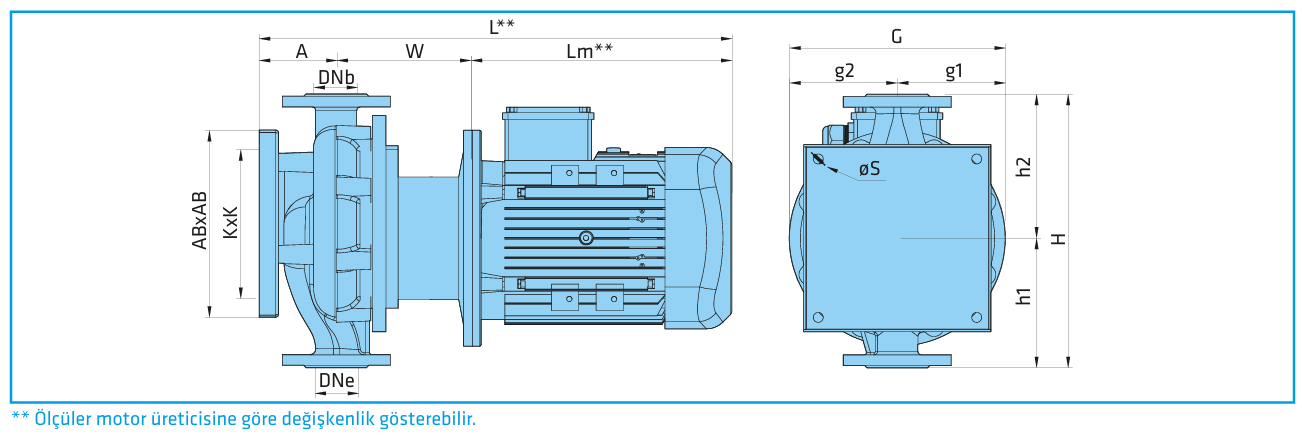

Boyutlar

2900 d/dak ( 2 Kutup Motor)

FORM	Pompa Tipi	kW	IEC	DNe DNb(mm)	A	W**	Lm**	L**	H (**)	h1	h2	G	g1	g2	ABxAB	KxK	øS	Alt Tabla(*)
F1	40-125	1,5	90L	50	109	156	267	532	300	140	160	210	110	100	170	130	14	T0
F1	40-125	2,2	90L	50	109	156	267	532	300	140	160	210	110	100	170	130	14	T0
F1	40-125	3	100L	50	109	179	292	580	300	140	160	210	110	100	170	130	14	T1
F1	40-125	4	112M	50	109	179	336	624	300	140	160	210	110	100	200	160	14	T1
F1	40-160	2,2	90L	50	103	156	267	534	340	160	180	245	130	115	170	130	14	T0
F1	40-160	3	100L	50	103	179	292	574	340	160	180	245	130	115	200	160	14	T1
F1	40-160	4	112M	50	103	179	336	618	340	160	180	245	130	115	200	160	14	T1
F1	40-160	5,5	132S	50	103	189	361	652	340	160	180	245	130	115	200	160	14	T1
F2	40-200	5,5	132S	50	107	189	361	657	380	180	200	275	140	135	260	220	14	T2
F2	40-200	7,5	132M	50	107	189	396	692	380	180	200	275	140	135	260	220	14	T2
F2	40-200	11	160M	50	107	226	466	799	380	180	200	275	140	135	260	220	14	T2
F1	50-125	2,2	90L	50	133	156	267	536	360	160	200	220	120	100	170	130	14	T0
F1	50-125	3	100L	50	133	179	292	604	360	160	200	220	120	100	200	160	14	T1
F1	50-125	4	112M	50	133	179	335	647	360	160	200	220	120	100	200	160	14	T1
F1	50-125	5,5	132S	50	133	189	361	683	360	160	200	220	120	100	200	160	14	T1
F1	50-160	4	112M	50	138	179	336	653	340	160	180	255	135	120	200	160	14	T1
F1	50-160	5,5	132S	50	138	189	361	687	340	160	180	255	135	120	200	160	14	T1
F1	50-160	7,5	132M	50	138	189	396	721	340	160	180	255	135	120	200	160	14	T1
F2	50-200	7,5	132M	65	122	189	396	707	425	200	225	280	145	135	260	220	14	T2
F2	50-200	11	160M	65	122	226	466	814	425	200	225	280	145	135	260	220	14	T2
F2	50-200	15	160L	65	122	226	466	814	425	200	225	280	145	135	260	220	14	T2
F2	50-200	18,5	160L	65	122	226	466	814	425	200	225	280	145	135	260	220	14	T2
F2	50-250	18,5	160L	65	117	226	466	810	475	225	250	340	175	165	260	220	14	T2
F2	50-250	15	160L	65	117	226	466	809	475	225	250	340	175	165	260	220	14	T2
F2	50-250	22	180M	65	117	226	500	862	475	225	250	340	175	165	260	220	14	T3
F2	50-250	30	200L	65	124	226	555	905	475	225	250	340	175	165	320	270	18	T3
F1	65-125	3	100L	65	163	179	292	634	340	160	180	250	140	110	200	160	14	T1
F1	65-125	4	112M	65	163	179	336	678	340	160	180	250	140	110	200	160	14	T1
F1	65-125	5,5	132S	65	163	189	361	712	340	160	180	250	140	110	200	160	14	T1
F1	65-160	5,5	132S	65	147	189	361	740	340	160	180	280	150	130	200	160	14	T1
F1	65-160	7,5	132M	65	147	189	396	775	380	180	200	280	150	130	260	220	14	T2
F1	65-160	11	160M	65	147	226	466	839	380	180	200	280	150	130	260	220	14	T2
F1	65-160	15	160L	65	147	226	466	839	380	180	200	280	150	130	260	220	14	T2
F2	65-200	11	160M	65	132	226	466	824	475	225	250	300	155	145	260	220	14	T2
F2	65-200	15	160L	65	132	226	466	824	475	225	250	300	155	145	260	220	14	T2
F2	65-200	18,5	160L	65	132	226	466	824	475	225	250	300	155	145	260	220	14	T2
F2	65-200	22	180M	65	132	226	519	877	475	225	250	340	185	165	260	220	14	T2
F2	65-250	18,5	160L	65	132	226	466	824	475	225	250	345	180	165	260	220	14	T2
F2	65-250	22	180M	65	132	226	519	877	475	225	250	345	180	165	260	220	14	T2
F2	65-250	30	200L	65	139	226	555	920	475	225	250	345	180	165	320	270	18	T3
F2	65-250	37	200L	65	139	226	555	920	475	225	250	345	180	165	320	270	18	T3
F1	80-160	4	112M	80	172	179	336	687	400	180	220	280	160	120	260	220	14	T2
F1	80-160	5,5	132S	80	172	179	361	712	400	180	220	280	160	120	260	220	14	T2
F1	80-125	7,5	132M	80	172	179	396	748	400	180	220	280	160	120	260	220	14	T2
F1	80-125	11	160M	80	172	217	466	855	400	180	220	280	160	120	260	220	14	T2
F1	80-160	7,5	132M	80	162	189	396	748	425	200	225	295	160	135	260	220	14	T2
F1	80-160	11	160M	80	162	226	466	854	425	200	225	295	160	135	260	220	14	T2
F1	80-160	15	160L	80	162	226	466	854	425	200	225	295	160	135	260	220	14	T2
F2	80-200	15	160L	80	152	226	466	844	475	225	250	315	170	145	260	220	14	T2
F2	80-200	18,5	160L	80	152	226	466	844	475	225	250	315	170	145	260	220	14	T2
F2	80-200	22	180M	80	152	226	519	897	475	225	250	315	170	145	260	220	14	T2
F2	80-200	30	200L	80	159	226	555	940	475	225	250	315	170	145	320	270	18	T3
