TH GRV-VD / VB Hidroforlar

Düşük enerji tüketimiyle yüksek basınç sağlayan TH GRV-VD / VB serisi, sessiz çalışması ve kompakt dikey tasarımıyla öne çıkar.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Genel Bilgiler

Yüksek basınçlı, sessiz çalışan, kompakt ve düşük güç sarfiyatlıdır. GRV-VD / VB pompalar aşındırıcı olmayan, içinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvıları basmaya uygundur. Dikey yapısı sayesinde yerden tasarruf sağlar.

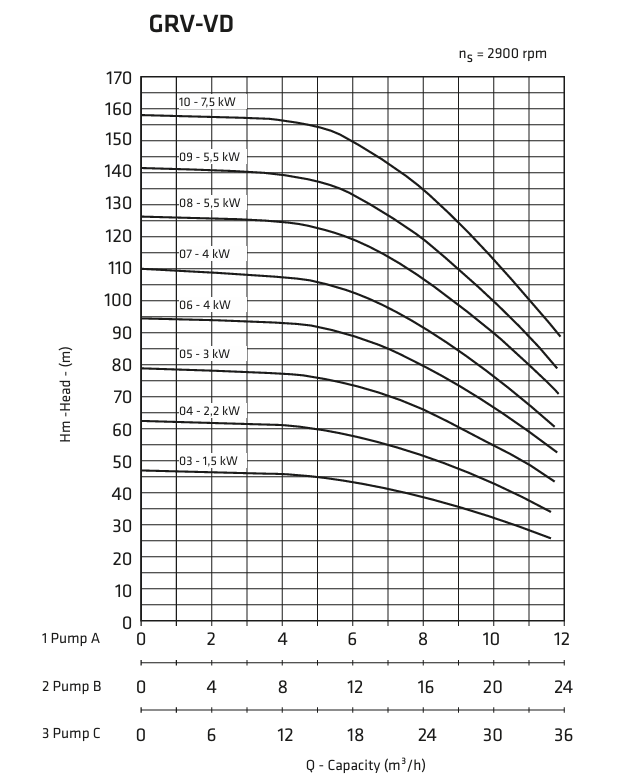

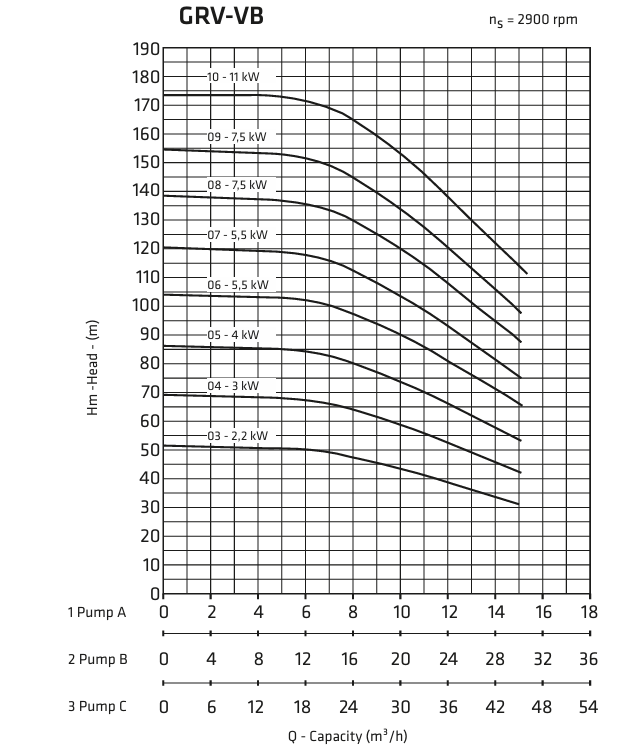

Teknik Bilgiler

Debi___________________45 m³/h' e kadar

Basma Yüksekliği________170 m' ye kadar

Gövde Basıncı___________10-16-25 bar

Çalışma Sıcaklığı_________50 °C' ye kadar

IEC 60034-30 standardına uygun yüksek verimlilik sınıfında elektrik motorları kullanılmaktadır.
Hidroforlar konfor amaçlı frekans kontrollü değişken devirli olarak imal edilebilir. (İsteğe bağlı olarak)

Tasarım Özellikleri

TH GRV-VD / VB hidroforlar dikey pompalı olarak imal edilirler.
Hidroforlar istenilen debiye göre standart olarak tek, çift ve üç pompalı olarak üretilirler. İstek halinde 6 pompaya kadar set yapılabilmektedir.
Tek pompalı hidroforlarda su seviye şamandırası (elektrikli f latör) mevcuttur.
Tek pompalı trifaze motorlu hidroforlarda faz kontrol sistemi (FKS) mevcuttur.
Birden fazla pompalı hidroforlarda sıra değiştirme, faz kontrolü ve sıvı seviye kontrolü standart özelliklerdir.
Hidroforlar otomatik ve manuel olarak iki farklı modda çalışabilirler.

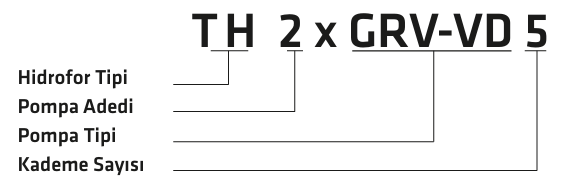

Hidroforların İsimlendirilmesi

Malzeme Bilgileri

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-3xCDLF 85-30-2	18.5					1700						860
TH-3xCDLF 85-30	22					1700						991
TH-3xCDLF 85-40-2	30					1900						1176
TH-3xCDLF 85-40	30	8''	8''	1300	1250	1900	1260	1110	1180	340	B	1176
TH-3xCDLF 85-50-2	37					2000						1248
TH-3xCDLF 85-50	37					2000						1253

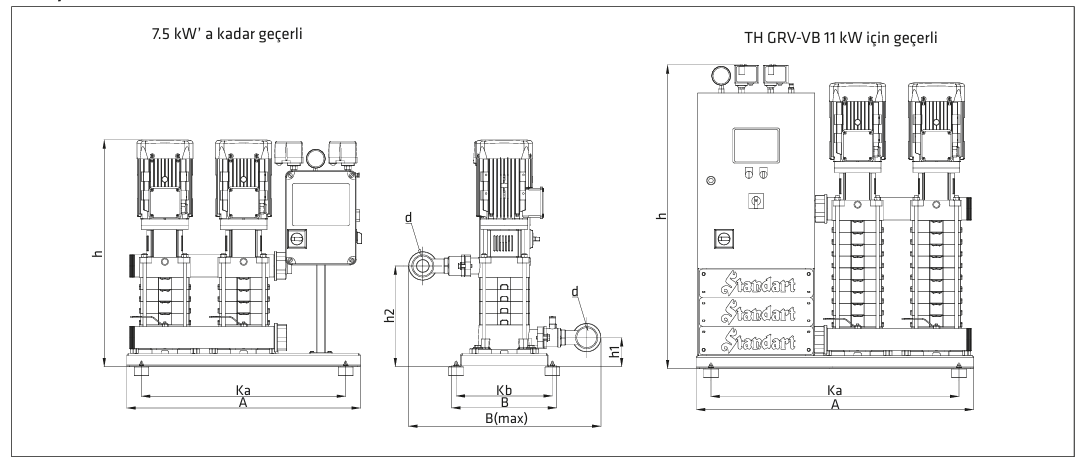

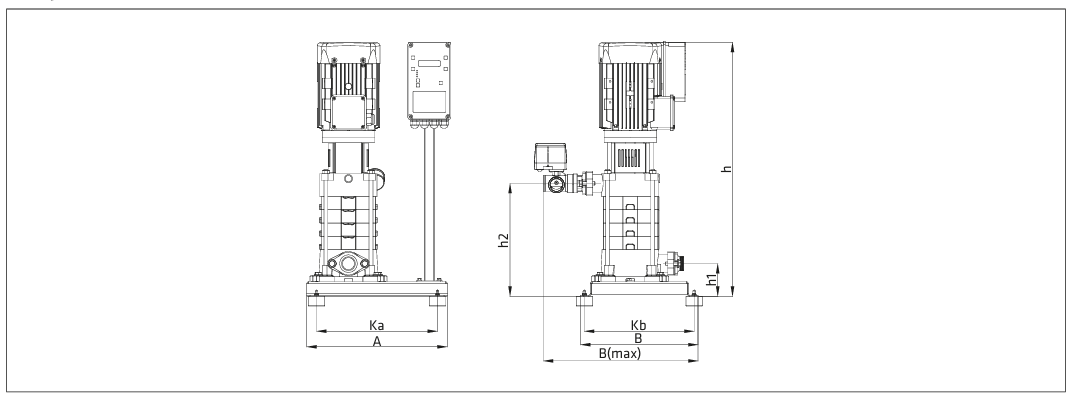

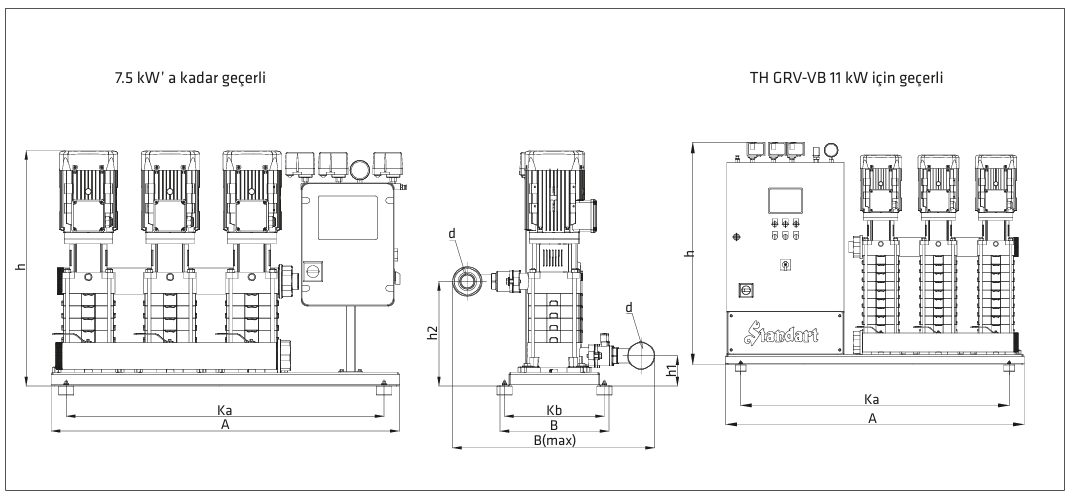

Boyut Tablosu

Pompa Tipleri	Motor		Dış Ölçüler							Ağırlık KG
Pompa Tipleri	kW	IEC	A	B	Ka	Kb	B(max)	h	d	Ağırlık KG	h1	h2
1x GRV-VD 3	1.5	90S						700		265	70
1x GRV-VD 4	2.2	90L						740		305	75
1x GRV-VD 5	3	100L						780		345	85
1x GRV-VD 6	4	112M	430	360	370	340	480	820	1¼"	100	385	100
1x GRV-VD 7	4	112M						860		427	105
1x GRV-VD 8	5.5	132S						900		467	125
1x GRV-VD 9	5.5	132S						940		507	130
1x GRV-VD 10	7.5	132S						980		547	135
2x GRV-VD 3	1.5	90S						700		265	160
2x GRV-VD 4	2.2	90L						740		305	165
2x GRV-VD 5	3	100L						780		345	185
2x GRV-VD 6	4	112M	800	360	700	330	660	820	2½"	100	385	210
2x GRV-VD 7	4	112M						860		427	215
2x GRV-VD 8	5.5	132S						900		467	260
2x GRV-VD 9	5.5	132S						940		507	270
2x GRV-VD 10	7.5	132S						980		547	275
3x GRV-VD 3	1.5	90S						700		265	230
3x GRV-VD 4	2.2	90L						740		305	240
3x GRV-VD 5	3	100L						780		345	270
3x GRV-VD 6	4	112M	1150	360	1050	330	720	820	3"	100	385	305
3x GRV-VD 7	4	112M						860		427	315
3x GRV-VD 8	5.5	132S						900		467	390
3x GRV-VD 9	5.5	132S						940		507	395
3x GRV-VD 10	7.5	132S						980		547	405

Pompa Tipleri	Motor		Dış Ölçüler							Ağırlık KG
Pompa Tipleri	kW	IEC	A	B	Ka	Kb	B(max)	h	d	Ağırlık KG	h1	h2
1x GRV-VB 3	2.2	90L						700		265	70
1x GRV-VB 4	3	100L						740		305	75
1x GRV-VB 5	4	112M						780		345	85
1x GRV-VB 6	5.5	132S	435	300	410	240	465	820	2''	100	386	100
1x GRV-VB 7	5.5	132S						860		427	105
1x GRV-VB 8	7.5	132S						900		467	125
1x GRV-VB 9	7.5	132S						940		507	130
1x GRV-VB 10	11	160M						980		547	135
2x GRV-VB 3	2.2	90L						700		300	160
2x GRV-VB 4	3	100L						740		340	165
2x GRV-VB 5	4	112M						780		380	185
2x GRV-VB 6	5.5	132S	800	360	700	330	760	820	2½''	100	420	210
2x GRV-VB 7	5.5	132S						860		460	215
2x GRV-VB 8	7.5	132S						900		500	260
2x GRV-VB 9	7.5	132S						940		545	270
2x GRV-VB 10	11	160M	950	360	850	330		1050		600	275
3x GRV-VB 3	2.2	90L						700		300	230
3x GRV-VB 4	3	100L						740		340	240
3x GRV-VB 5	4	112M						780		380	270
3x GRV-VB 6	5.5	132S	1150	360	1050	330	780	820	3''	100	420	305
3x GRV-VB 7	5.5	132S						860		460	315
3x GRV-VB 8	7.5	132S						900		500	390
3x GRV-VB 9	7.5	132S						940		545	395
3x GRV-VB 10	11	160M	1450	360	1350	330		1050		600	405
