NFPA 20 standardı, yangından korunma için sabit pompaların tesisatı ile ilgili gerekenleri tanımlayan ve dünyada bu konuda en çok benimsenmiş, yangın söndürme sistemlerinde kullanılan en yaygın ve en ayrıntılı olan bir standarttır.

NFPA 20 standardı yangın pompalarının seçimini, montajını, kabul deneylerini ve işletimini kapsamaktadır. STANDART POMPA NFPA üyesi olup, NFPA' in yürüttüğü çalışmaları ve yaptığı yayınları sürekli olarak izlemektedir.

Türkiye' de yangın söndürme sistemi tasarımını yapan teknik elemanlar NFPA standartlarına göre tasarım yapmaktadırlar.

Ayrıca, sigorta şirketleri NFPA standartlarına uygun tasarlanmış yangın söndürme sistemlerini ve seçilmiş yangın pompa gruplarının NFPA 20' ye uygunluğunu görmeden risk almamakta ve yangın poliçe maliyetlerini indirmemektedirler.

STANDART Yangın Söndürme Pompaları Özellikleri

Sulu yangın söndürme sistemlerinin basınçlandırılmasında ve basınç altında, her an kullanıma hazır tutulmasında kullanılırlar. Bu pompalar aşağıdaki tiplerde üretilirler;

• Yatay milli uçtan emişli
• Düşey milli eş eksenli
• Yatay bölünebilir gövdeli
• Çok kademeli
• Çok çıkışlı kademeli

STANDART yangın pompaları ve yangın grupları NFPA 20' nin gereklerini yerine getirirler:

• Her pompa için ayrı kumanda panosu vardır.
• Anma debisinde, emme borusundaki akış hızı 3 m/s'den küçüktür.
• Sıfır debide basınç, anma değerinin 1.4 katını geçmez.
• 1.5 x anma debisinde basınç, anma değerinin 0.65 inden daha küçük değerlere düşmez.
• Elektrik motorlarının servis faktörü (aşırı yüklenebilme çarpanı) 1.15'i geçmemelidir.

Malzeme İsterleri;

Gövde: Dökme Demir

Mil: Paslanmaz Çelik

Sızdırmazlık: Beş sarım yumuşak salmastra veya mekanik salmastra ile

Yataklama: en az 5000 saat ömürlü rulman ile olmalıdır.

Flanşlar: TS EN 1092-2 PN 16 olarak üretilirler.

Pompa üzerinde olmasında fayda görülen elemanlar:

• Otomatik hava tahliye vanası (vantuz)
• Gövde soğutma vanası
• Hızları düşürmek için redüksiyonlar
• Girişte ve çıkışta manometreler
• Esnek kaplin

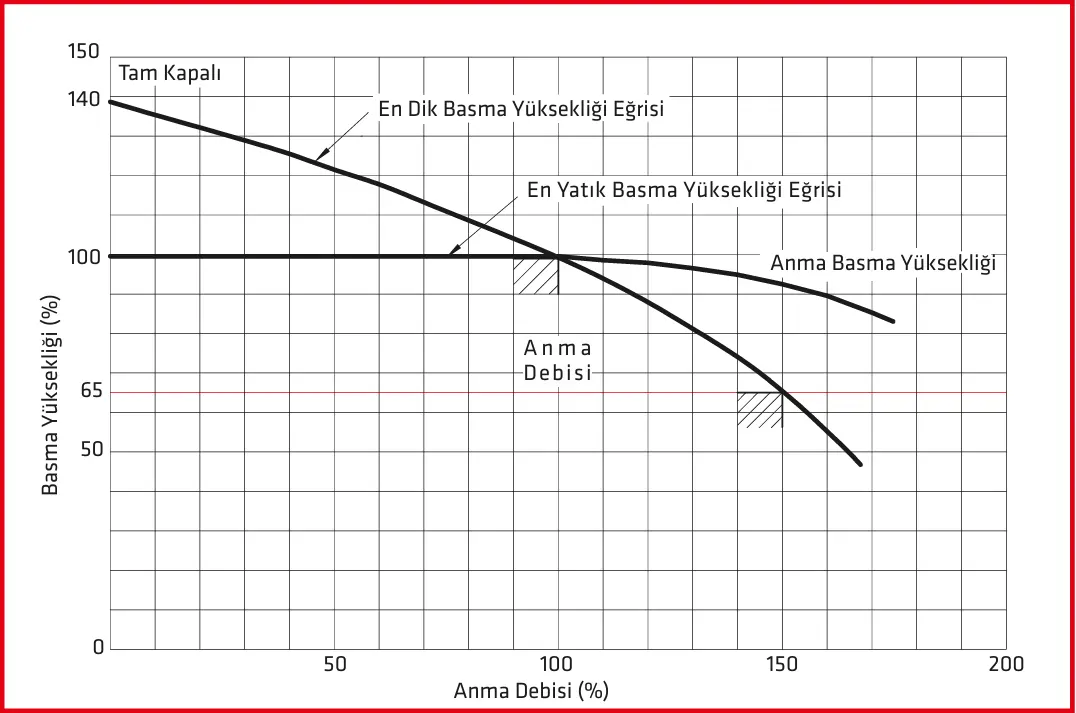

NFPA 20'ye Göre Yangın Pompaları Performans Karakteristiği

NFPA 20'ye göre Yangın Pompası Debileri

NFPA 20'ye göre Yangın pompaları anma debileri aşağıdaki değerlerden farklı olamaz:

STANDART Yangın Pompa Tipleri

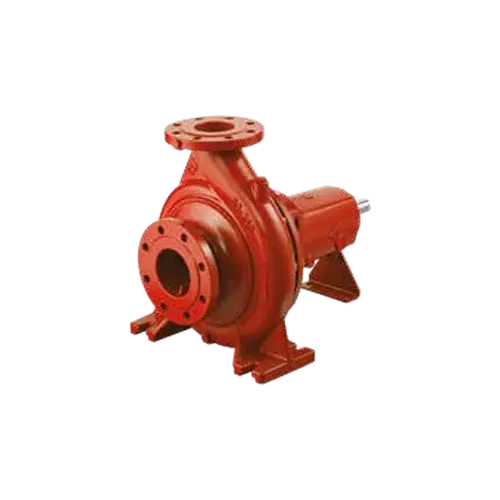

ECO SNT tipi uçtan emişli

Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompalar.

Anma Debileri (GPM)			Anma Basınçları (m)
25	400	2000	40
50	450	2500	50
100	500	3000	60
150	750	3500	70
200	1000	4000	80
250	1250	4500	90
300	1500	5000	100

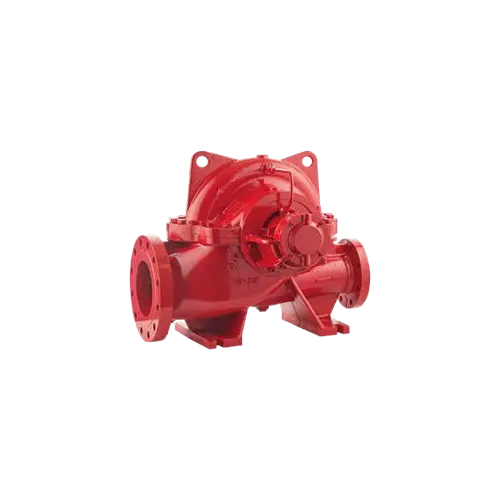

SDS tipi çift emişli

Yatay milli, tek kademeli, salyangozlu, gövdesi eksenel ayrılabilir, çift emişli kapalı çarklı santrifüj pompalardır.

Anma Debileri (GPM)			Anma Basınçları (m)
400	2000		50
450	2500		60
500	3000		70
750	3500		80
1000	4000		90
1250	4500		100	110
1500	5000		120	140

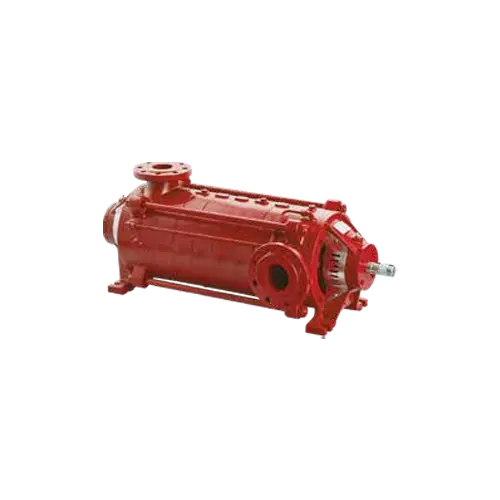

SKM tipi çok kademeli

Yatay milli, radyal ayrılabilir gövdeli, çok kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.

Anma Debileri (GPM)			Anma Basınçları (m)
25	300	1000	60	120
50	400	1250	70	130
100	450	1500	80	140
150	500	2000	90	150
200	750	2500	100	160
250			110	170

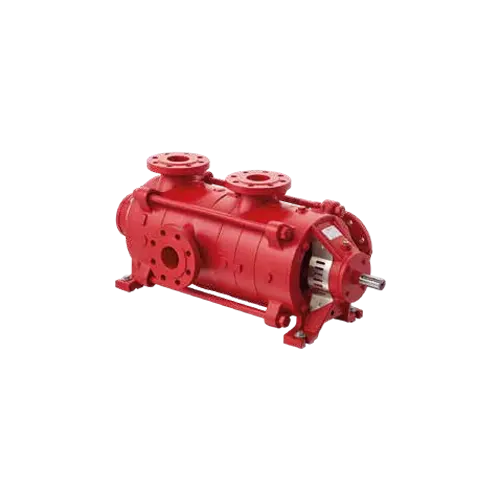

SKM tipi çok çıkışlı çok kademeli

Yatay milli, radyal ayrılabilir gövdeli, çok kademeli, çok çıkışlı, kapalı çarklı, difüzörlü santrifüj pompalardır.

Anma Debileri (GPM)			Anma Basınçları (m)
25	300	1000	60	120
50	400	1250	70	130
100	450	1500	80	140
150	500	2000	90	150
200	750	2500	100	160
250			110	170

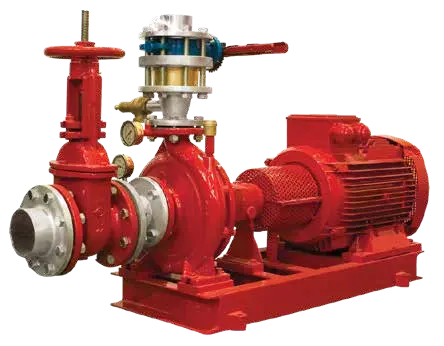

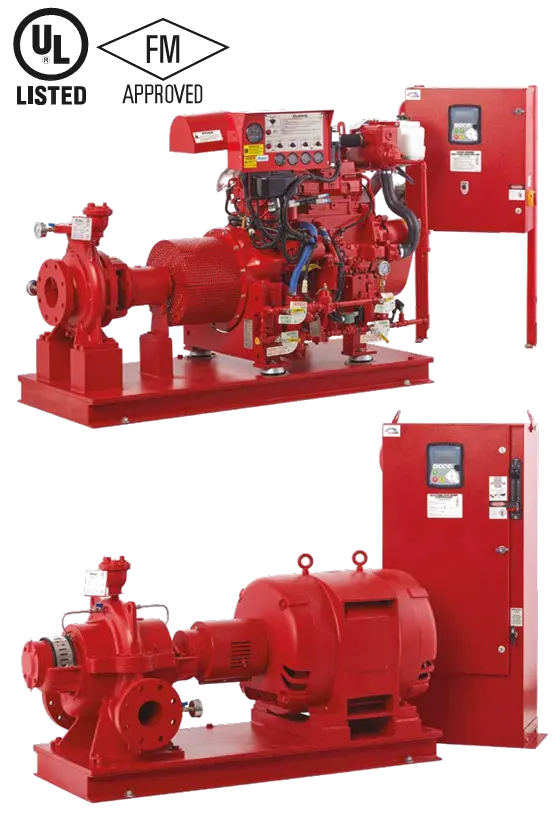

Elektrik Motorlu Yangın Pompaları

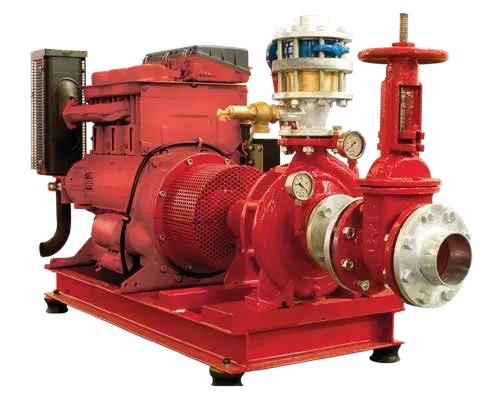

Dizel Motorlu Yangın Pompaları

Yangın pompalarını % 100 yedeklemek pek çok zaman dizel motorla çalışan yangın motopompları ile yapılır. Bu durumda motopompun sağlaması gerekenler NFPA 20 [2019]'de tanımlanmıştır.

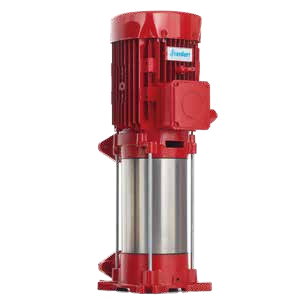

Kaçak Tamamlama Pompaları

Yangın söndürme sisteminde olabilecek bir kaçağı hissedip, devreye girerek 10 dakika mertebelerinde bir süre içinde sistem basıncını istenen düzeye getirebilecek kapasitede seçilmelidir.

Genellikle anma debisinin % 3'ü debide (min 1 GPM), anma basıncının %10 fazlası basınçta seçilirler.

Yangın Yönetmeliğinde Yangın Pompalarından İstenilenler

15.03.2018 tarih - 30361 sayılı BİNALARIN YANGINDAN KORUNMASI HAKKINDA YÖNETMELİK' in Madde 93 paragrafında yangın pompaları ile ilgili istenenler aşağıda belirtilmiştir.

Yangın pompaları; sulu söndürme sistemlerine basınçlı su sağlayan, anma debi ve anma basınç değeri ile ifade edilen pompalardır. Pompaların, kapalı vana (sıfır debi) basma yüksekliği anma basma yüksekliği değerinin en fazla % 140'ı kadar olması ve % 150 debideki basma yüksekliği anma basma yüksekliğinin % 65'inden daha küçük olmaması gerekir. Bu tür pompalar, istenen basınç değerini karşılamak şartıyla, anma debi değerlerinin % 130'u kapasitedeki sistem talepleri için kullanılabilir.

Sistemde bir pompa kullanılması hâlinde, aynı kapasitede yedek pompa olması gerekir. Birden fazla pompa olması hâlinde, toplam kapasitenin en az % 50'si yedeklenmek şartıyla, yeterli sayıda yedek pompa kullanılır.

Pompanın çevrilmesi, elektrik motoru yanı sıra içten yanmalı motorlar veya türbinler ile olabilir.

Yedek dizel motor tahrikli pompa kullanılmadığı takdirde, yangın pompalarının enerji beslemesi güvenilir kaynaktan ve binanın genel elektrik sisteminden bağımsız olarak sağlanır.

Yangın pompalarının, otomatik hava boşaltma valfi ve sirkülasyon rahatlama valfi gibi yardımcı elemanlarının bulunması gerekir.

Her pompanın ayrı bir kumanda panosu ve panonun da kilitli olması gerekir. Elektrik kumanda panosunun, faz hatasının, faz sırası hatasının ve kumanda fazı hatasının bilgi ışıkları ile donatılması gerekir. Pano ana giriş devre kesicisine pano kilidi açılmadan erişilememesi gerekir.

Her pompanın ayrı bir kumanda basınç anahtarının olması gerekir. Basınç anahtarlarının; kumanda panosunun içine yerleştirilmiş, su basıncını boru bağlantısıyla hisseden, su darbelerine karşı korumalı, alt ve üst değerler ayrı ayrı ve bağımsız olarak ayarlanabilir ve ayarlandıktan sonra kilitlenebilir olması şarttır.

Pompa kontrolü basınç kumandalı; tam veya yarı otomatik olabilir.

Pompa odası veya pompa istasyonunda elektrik motor tahrikli pompalar için +4 °C ve dizel motor tahrikli pompalar için +10 °C üzerinde sıcaklığın sürekli sağlanabilmesi için uygun gereçler sağlanır.

Pompa istasyonunda, servis, muayene ve ayar gerektiren cihazların çalışma alanı etrafında acil aydınlatma sağlanması şarttır.

Zemin yeterli bir drenaj için eğimli hazırlanarak suyun pompadan, sürücüden ve kontrol panosu gibi kritik cihazlardan uzaklaştırılması sağlanır.

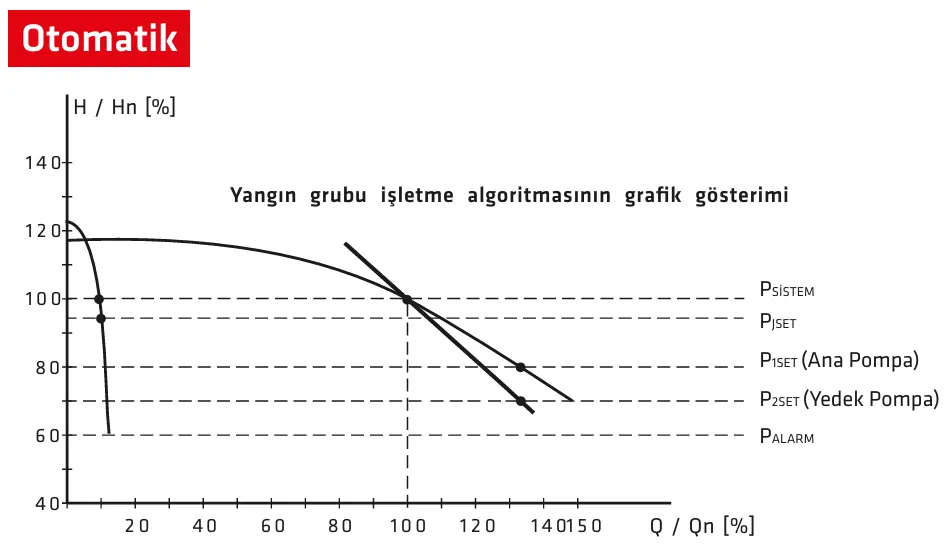

Yangın grubu işletme algoritması

Elle / Elektrikli

Yangın grubunun her pompasına kumanda panosu üzerindeki düğmeye elle basılmak suretiyle elektriksel olarak yol verilebilir.

Elle / Mekanik (*)

Ana ve yedek pompaya kumanda panosu üzerinde bulunan kola elle basılarak mekanik bir şekilde yol verilebilir.

*Premium panolarda bu özellikler vardır, Standart panolarda ise yoktur.

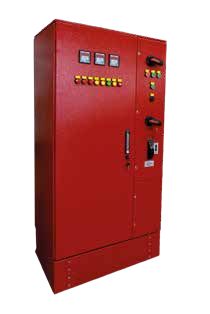

Elektrik motorlu pompa panolarında bulunan uyarı sinyalleri:

1. Pompa devrede
2. Pompa devre dışı
3. Su minimum seviyede (opsiyonel)
4. Faz ters
5. Faz kaybı
6. Güç uygun
7. Lamba test düğmesi (opsiyonel)
8. Susturulabilir sesli ve kapatılamayan ışıklı alarm
9. Kilitli rotor (LRP)

Elektrik motorlu pompa panolarında bulunan kuru kontaklar

1. Pompa çalışıyor
2. Faz kaybı
3. Faz ters
4. Güç uygun
5. Start hatası
6. Alarm
7. Test başladı

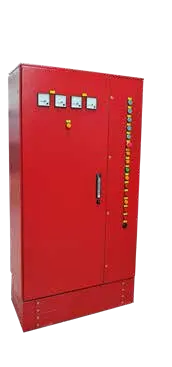

Dizel motorlu pompa panolarında bulunan uyarı sinyalleri

1. Hararet yüksek
2. Yağ basıncı düşük
3. Aşırı hız
4. Auto konumunda
5. Şarj lambası
6. Akü 1 arıza
7. Akü 2 arıza
8. Start hatası
9. Şarj cihazı arızası
10. Motor çalışıyor
11. Lamba test düğmesi (opsiyonel)
12. Susturulabilir sesli ve kapatılamayan ışıklı alarm

Dizel motorlu pompa panolarında bulunan kuru kontaklar

1. Arıza
2. Pompa çalışıyor
3. Seçici anahtar yanlış konumda

İşletme Sırasında Yapılacak Testler

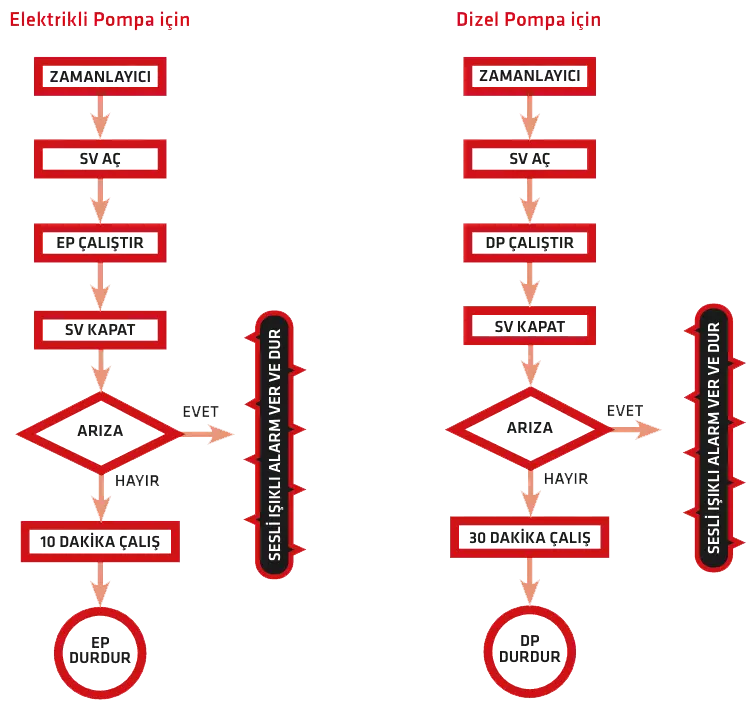

Haftalık Otomatik Test

Yangın pompası kumanda panosundaki zaman saatinin ayarlandığı, haftanın belirli bir zamanında, basınç anahtarının devresindeki selenoid vanayı açar, dışarı atılan su nedeniyle basınç düşer, motor çalıştıktan sonra selenoid vana otomatik olarak kapanır. Pompa ise programlanmış olduğu süre kadar çalışır ve durur.

Bu test sırasında yangın görevlisinin test alanında bulunması gereklidir. (otomatik olarak yapılacak test ile sistemin mekanik arızalarının görünmesine olanak yoktur.)

Elektropompun haftalık test sırasında en az 10 dakika, dizel motopompun ise en az 30 dakika süreyle çalışması sağlanmalıdır.

Dizel motor kumanda ünitesi, arka arkaya, 6 defa 15 saniye süre ile marşa basıp, 15 saniye bekleyip, yol almama durumunda marşı kilitleyip alarm vermelidir.

Haftalık Manuel Test

Otomatik test tamamlandıktan sonra önce elektropomp sonra dizel motopomp, önce elle-elektriksel (panodaki çalıştır düğmesine basarak) sonra elle-mekanik (pompadaki mekanik düzen bastırılarak) pompaların devreye girip girmedikleri kısa süre için denenir.

Aylık ve yıllık yapılması gereken testler ve bakımlar

Bu testler bakım amaçlı olup NFPA 25 de tanımlanmaktadır. İstendiği taktirde STANDART POMPA teknik ekibi bu konuda yardıma hazırdır.

Fabrikada yapılacak testler

Her yangın pompası sıfır debideki basıncın 1,5 katı basınçta (15 bar basınçtan az olmamak üzere), en az 5 dakika süreyle hidrostatik teste tabi tutulmaktadır.

Her yangın pompası fabrikada tek tek performans ve NFPA 20' ye uygunluk açısından test edilmektedir.

Yangın grupları ayrıca bir sistem olarak istenen işlevi görüp görmediği açısından da grup olarak test edilmektedir.

Yangın grubu(*) isteğe bağlı elemanları

NFPA 20' ye göre gereken tüm elemanlar STANDART Yangın Gruplarında bulunmaktadır.
Ancak istenmesi halinde yangın grubuna eklenebilecek elemanlar aşağıda listelenmişlerdir:

• Emme hattı vanası izleme anahtarı
• Emme hattı vanası kilidi
• Gözetleme camı
• Basma hattı vanası izleme anahtarı
• Basma hattı vanası kilidi
• Anma debisinin en az % 175' i kapasitede debimetre

(*) Yangın grubu; Ana pompa, yedek pompa, kaçak pompası, panolar, kollektörler, vanalar vs. hepsi ortak şase üzerinde komple paket sistem.
