ECO SNV (KOLONLU) PROSES POMPALARI

Düşey, tek kademeli santrifüj pompalardır. 900 m³/h debi, 60 m’ye kadar basma yüksekliği. +95 °C’ye kadar temiz/az kirli sıvılar için, salmastrasız tasarıma sahiptir.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya az kirli, düşük veya orta viskoziteli proses sıvıları.

Teknik Bilgiler

Basma Flanşı: DN32 .....DN 200 mm

Debi: 900 m³/h' ye kadar

Basma Yüksekliği: 60 m' ye kadar

Hız: 1500 d/dak' ya kadar

Çalışma Sıcaklığı: +95 °C' ye kadar

Gövde Basıncı (Pmaks): 10 bar

Tasarım Özellikleri

Düşey milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompalar.
Kolon boyu 4 m' ye kadar. •Çıkış borusu tesisat bağlantısını kolaylaştırmak amacıyla taban plakasına kadar uzanmaktadır.

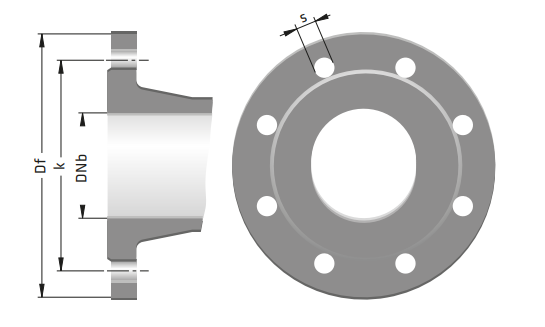

Emme ve basma flanşları TS EN 1092 - 2 / PN 16' ya uygundur.
Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenmektedir.
Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmektedir. •Dönme yönü motor tarafından bakıldığında saat yönündedir.
ECO SNV tipi pompalarda standart olarak “gres yağlı” rulman kullanılmaktadır. Pompaların alt tarafında kullanılan kaymalı yataklar ise basılan sıvı ile yağlanmaktadır. •Basma borusu (-) çıkış flanşı bağlantısı dişlidir.
Basma yüksekliği salyangoz gövde çıkışına göre belirtilmiştir.

Mil Sızdırmazlığı

Pompada sızdırmazlık için herhangi bir salmastra kullanılmamaktadır.

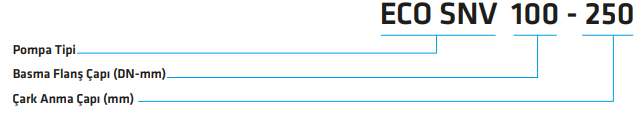

Pompanın İsimlendirilmesi

Çalışma Alanları

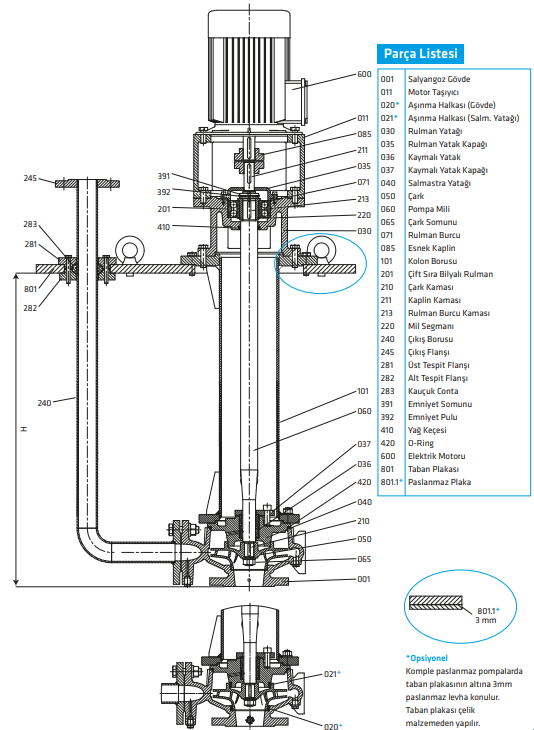

Kesit Resmi (Kolon Boyu “H” 1.5 m' ye kadar)

Malzeme Seçenekleri

PARÇA LİSTESİ	0.6025	0.7040	1.0619	1.4308	1.4309	1.4404	1.4408	1.4409	1.4500	1.4517	1.4469	1.4317	1.4008	2.1050.01	2.0975.01	2.1096.01	1.0037	1.0503	1.4021	1.4021+QT	1.4301	1.4404	1.4460	1.4462	PTFE	Karbon
Salyangoz Gövde	●	●	○	○	○	○	○	○	○	○	○	○	○	○	○	○
Salmastra Yatağı	●	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
Çark	●	○												○	○	○							○	○
Mil																		●	○	○	○	○		○
Rulman Yatağı	●	○	○	○	○	○	○	○	○
Kolon Borusu																	●			○	○
Kaymalı Yatak														○											●	●

standart imalat: ●

isteğe bağlı: ○

Malzeme Eşdeğerleri

TANIM	DIN / EN		AISI / SAE / ASTM
Pik Döküm	0.6025	EN-GJL-250 (GG25)	A48 Class 40B
Sfero Döküm	0.7040	EN-GJS-400-15 (GGG40)	A536 60-40-18
Sfero Döküm	0.7043	EN-GJS-400-18-LT (GGG40.3)	A536 60-40-18
Çelik Döküm	1.0619	GP240GHGS-C25	A216 WCB
Krom Nikelli Çelik Döküm	1.4308	GX5CrNi19-10	A351 CF8
Krom Nikelli Çelik Döküm (düşük karbon)	1.4309	GX2CrNi19-11	A351 CF3
Krom Nikel Molibdenli Çelik Döküm	1.4408	GX5CrNiMo19-11-2	A351 CF8M
Krom Nikel Molibdenli Çelik Döküm (düşük karbon)	1.4409	GX2CrNiMo19-11-2	A351 CF3M
Östenitik Çelik Döküm	1.4500	GX7NiCrMoCuNb25-20	A351 CN7M
Östenitik-Ferritik Çelik Döküm(dupleks)	1.4517	GX2CrNiMoCuN25-6-3-3	A890 CD4MCuN
Östenitik-Ferritik Çelik Döküm(süper dupleks)	1.4469	GX2CrNiMoN26-7-4	A890 CE3MN
Martenzitik Paslanmaz Çelik Döküm	1.4317	GX4CrNi13-4	A352 CA6NM
Martenzitik Paslanmaz Çelik Döküm	1.4008	GX7CrNiMo12-1	A217 CA15
Bronz Döküm (kalaylı)	2.1050.01	G-CuSn10	B427 C90700
Bronz Döküm (nikel alaşımlı)	2.0975.01	G-CuAl10Ni	B148 C95500
Bronz Döküm (Kurşunlu)	2.1096.01	G-CuSn5ZnPb	B584 C83600
Çelik	1.0037	St37	A 29 1015
Karbonlu Çelik	1.0503	C45	AISI 1045
Kromlu Çelik	1.4021	X20Cr13	A276 Type 420
Kromlu Çelik(Isıl İşlem)	1.4021	X20Cr13	A276 Type 420+QT
Krom Nikel Çelik	1.4301	X5CrNi18-10	A276 Type 304
Krom Nikel Molibdenli Çelik(düşük karbon)	1.4404	X2CrNiMo17-12-2	A276 Type 316L
Dubleks(Östenitik-Ferritik) Çelik	1.4460	X3CrNiMoN27-5-2	AISI 329
Dubleks(Östenitik-Ferritik) Çelik	1.4462	X2CrNiMoN22-5-3	UNS S32205
