Uygulama Alanları

• Su isale hatları
• Su şebeke hatları (basınç regülasyonu yapılan)
• Atık su hatları • Jeotermal Enerji Santralları
• Ters ozmos uygulamaları • Bazı endüstri tesisleri
• Tarımsal sulama uygulamaları
• Büyük deney standları

Teknik Bilgiler

Debi___________30 - 4000 m³/h

Net Düşü ________10 - 200 m

Kurulu Güç_______500 kW' a kadar.

Hız____________4 - 6 - 8 kutup senkron devir

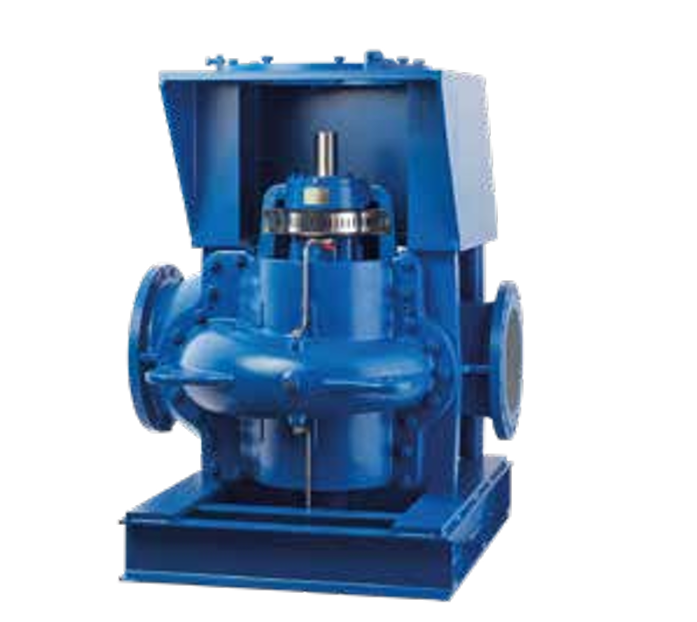

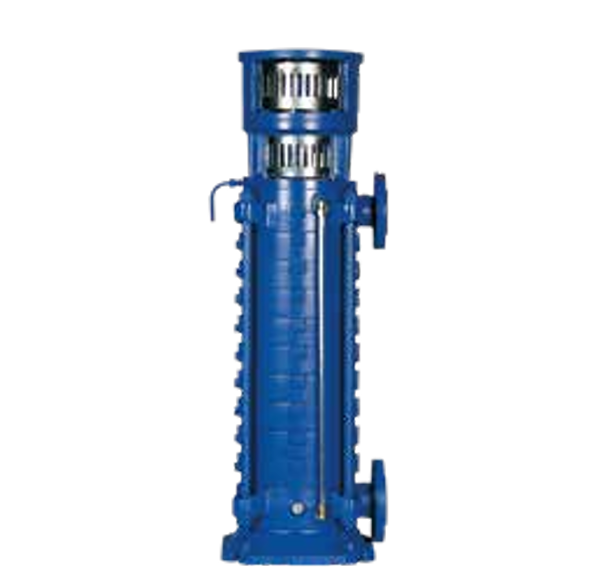

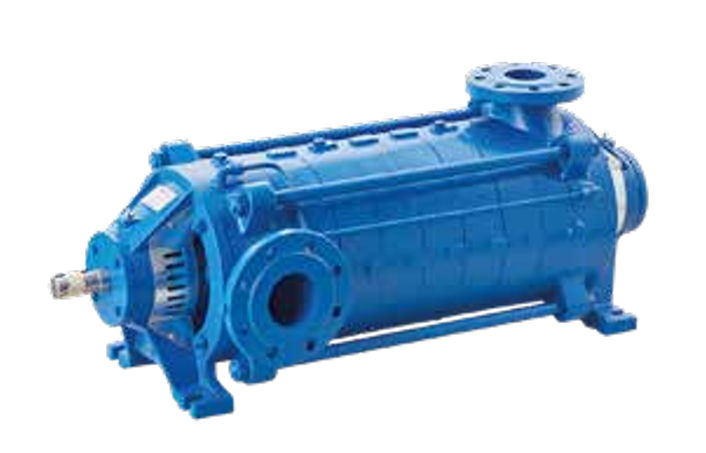

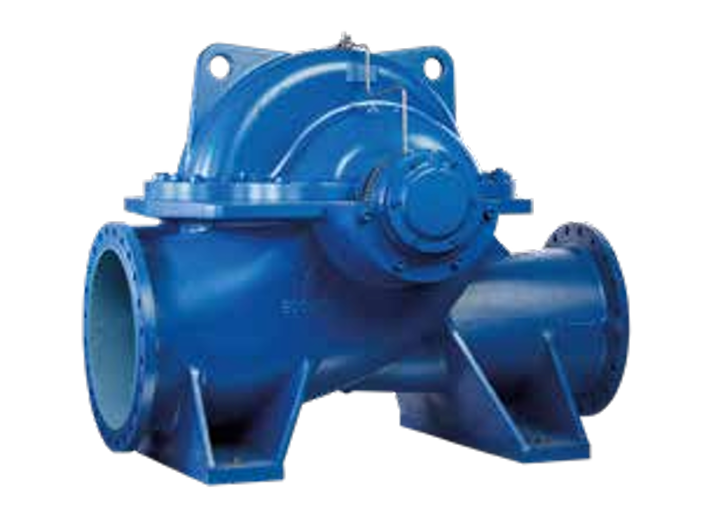

Tasarım Tipi______Norm, çift girişli veya kademeli

Tasarım Özellikleri

• İhtiyaç durumuna göre tek kademeli, çok kademeli veya çift emişli tasarım. HYDROPOWER Rev.12 10.2023
• Türbin kullanmanın çok pahalı ve karmaşık olduğu durumlarda, PaT(Pompa-Türbin) veya diğer bir deyişle “tersine dönen pompa” kullanmak daha basit ve daha ucuz bir çözüm olmaktadır.
• 150 kW'a kadar olan güçlerde enerji geri kazanımı için hidrolik türbin kullanılması pahalıdır. Geri ödeme süresi 10 yıldan fazladır. Oysa pompaların türbin olarak kullanımı kendini 2-3 yılda amorti edebilir.
• Su debisinin çok değişken olduğu durumlarda birden fazla Pompa - Türbin' in paralel olarak kullanılması mümkündür.
• Paralel bağlanmaları durumunda, daha iyi bir çalışma ve daha büyük kapasiteler oluşturulabilir.
• Pompaların bakımı ve işletmesi su türbinlerinden çok daha kolay ve ekonomiktir.
• Pompa - Türbin (PaT)' lerde ayar kanatları yoktur. Debinin fazlasının “by-pass” edilmesinin dışında, büyüklü küçüklü birden fazla pompa türbin kullanımı da uygun olur.
• Pompa - Türbin(PaT) kullanarak- İzole (off-grid) bölgelerde elektrik üretmek mümkündür. - İçme suyu isale ve şebekelerinde off-grid elektrik üretimi mümkündür. Aynı zamanda basınç regülasyonu ile kaçaklar da azaltılabilmektedir. - Ayarlı veya ayarsız pompa-türbin(PaT) ile elektrik şebekesine doğrudan bağlanarak on-grid elektrik üretimi mümkündür.
• Pompa - Türbin(PaT)' ler herhangi bir makinaya doğrudan bağlanarak sürücü şeklinde de çalıştırılabilir.

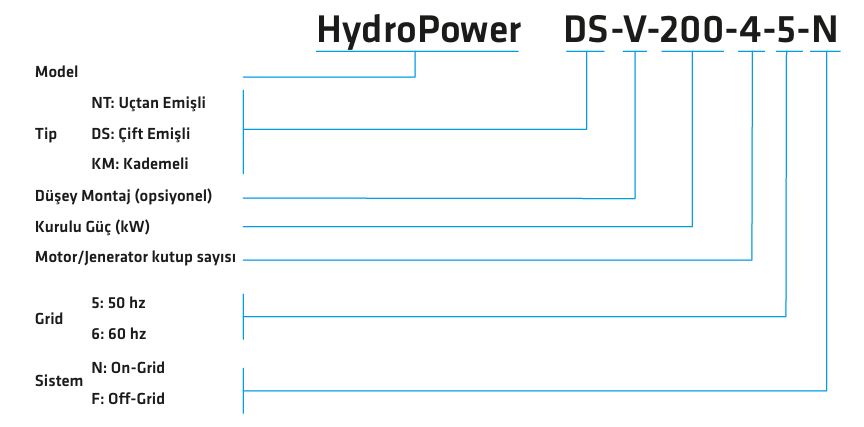

PaT İsimlendirilmesi

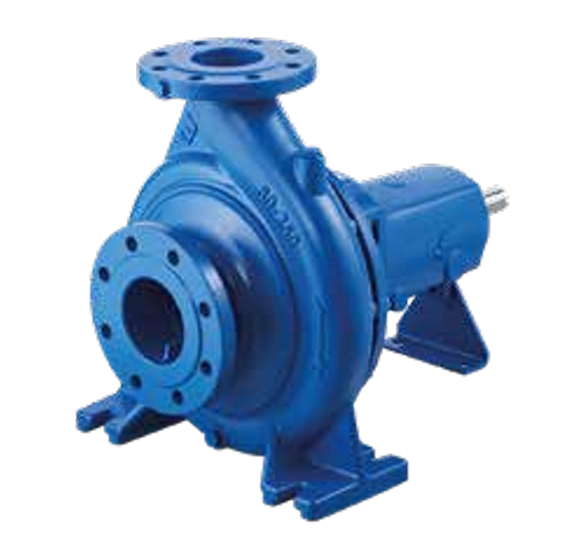

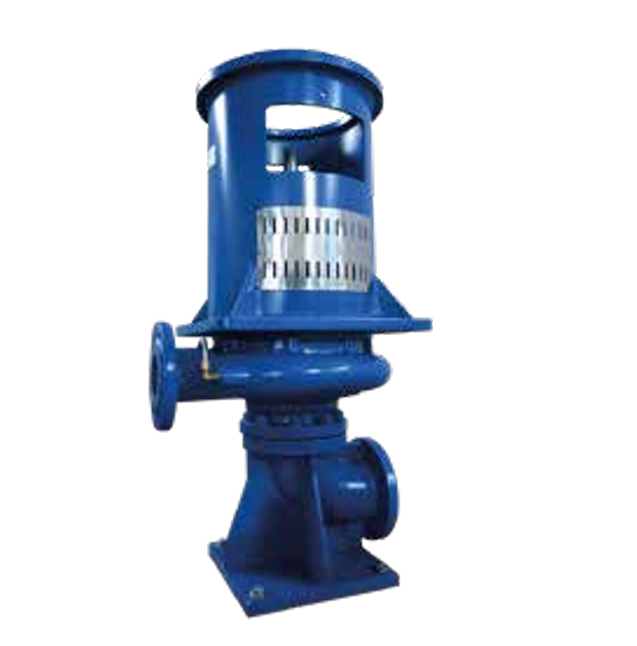

Uçtan Emişli Norm Tipi HydroPower

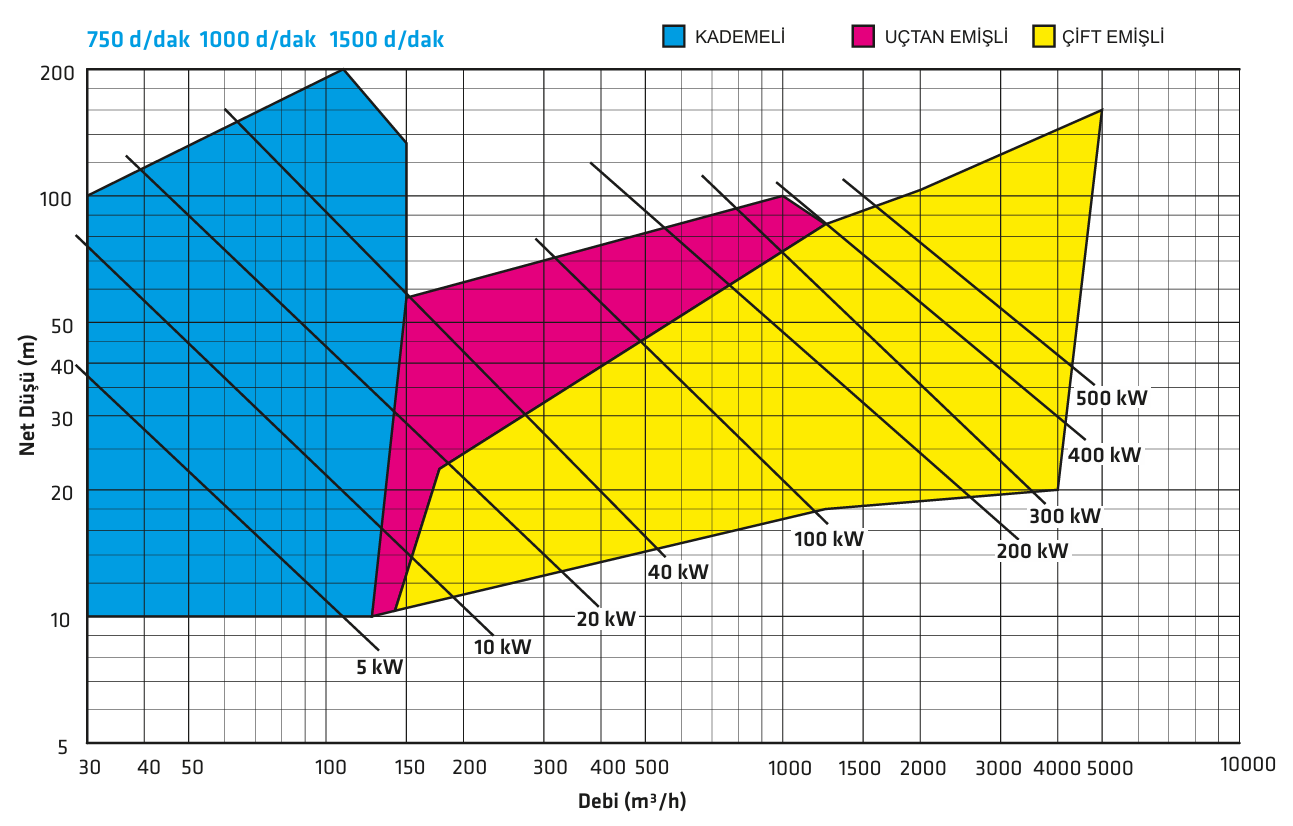

Çalışma Alanı

Not: Daha yüksek debi, net düşü ve/veya elektrik gücü talepleriniz için firmamıza başvurabilirsiniz.

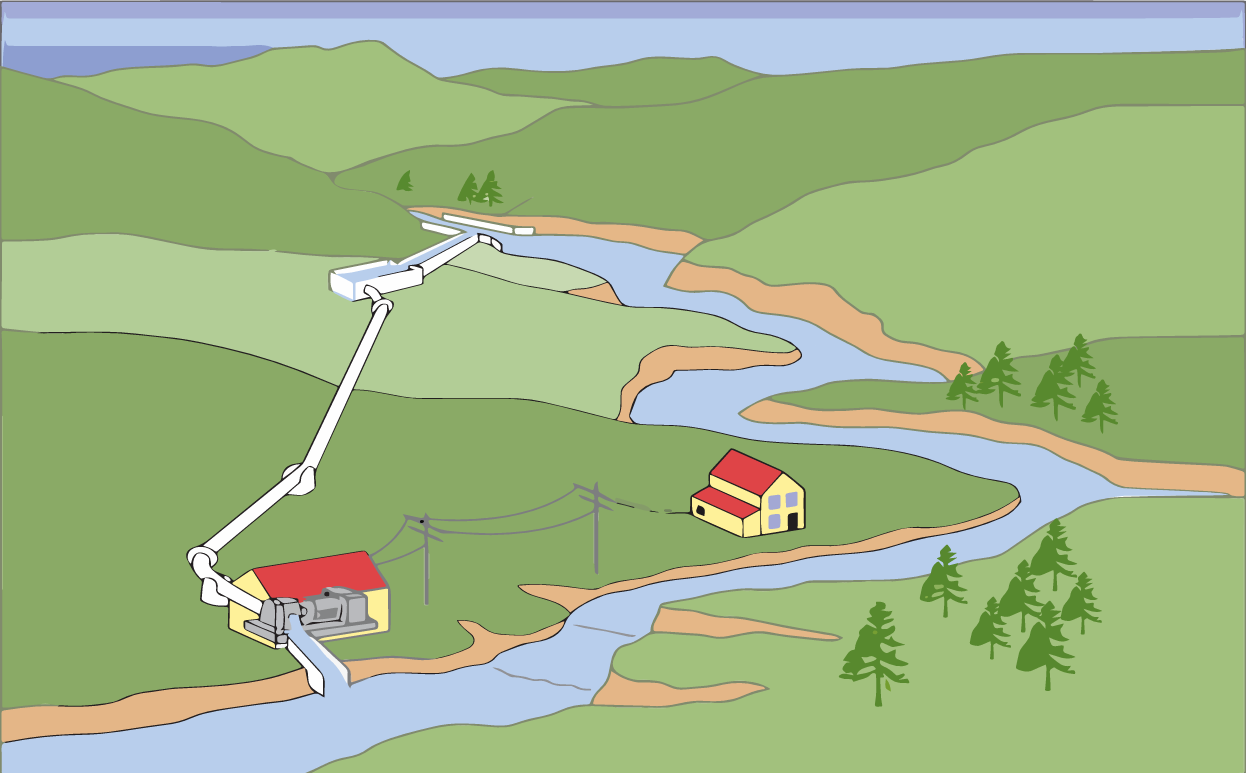

İzole (o-grid) Bölgelerde Elektrik Üretimi

İçmesuyu İsale ve Şebekelerinde (o /on-grid) Elektrik Üretimi

İçmesuyu ve atık su sistemleri, ana hatlar ve şebeke hatlarından suyu dağıtır ve atık suyu toplarlar.

Mayıs 2015'de Orman ve Su İşleri Bakanlığı tarafından yayınlanan “İçmesuyu Temin ve Dağıtım Sistemlerindeki Su Kayıplarının Kontrolü Yönetmeliği” su kayıplarının kontrolünü zorunlu hale getirmiştir. Bu konuda pek çok yöntem literatürde mevcuttur. Basıncın ayarlanmasının (regülasyonunun) oldukça iyi sonuçlar verdiği çeşitli kaynaklardan görülebilir.

Basıncı ayarlamak için kullanılan depolar (maslaklar) olabileceği gibi PRV olarak adlandırılan basınç kırıcı vanalar da sistemde kullanılabilmektedir. PRV' ler hem ek yatırımlar gerektirirken aynı zamanda kırılan enerjiyi boşa atmaktadır. Bu enerjinin hiç değilse bir kısmı geri kazanılabilir. Bu geri kazanım hidrolik türbin kullanılarak yapılabileceği gibi pompaların türbin olarak kullanılması şekilinde de yapılabilir. Enerjinin kırılması gereken yerlerde STANDART HydroPower serisi Pompa - Türbinlerin(PaT) kullanımı, enerji tasarrufu sağlayacağı gibi su kaçaklarının azaltılmasında da önemli bir rol oynamaktadır.

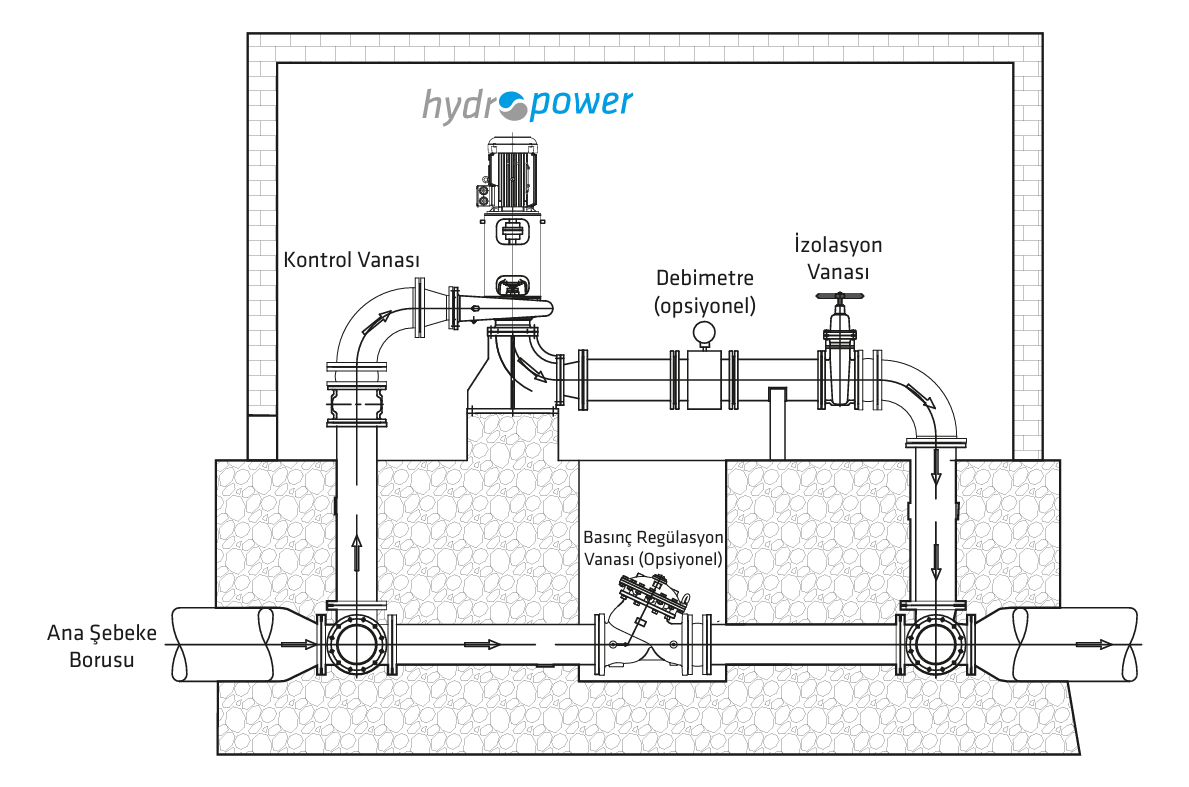

Tipik İçme Suyu Şebeke O-Grid Elektrik Üretimi İçin HydroPower Kurulumu

PaT Projelendirmesi

Bir PaT projelendirmesi yapabilmek için su debisinin ve düşüsünün yıllık değişimi kabaca bilinmelidir. Kullanılan bu istatistiki verilerle optimum bir PaT sistemi tasarlanabilir.

Pompaları türbin olarak kullanırken dikkat edilmesi gereken konular;

• Türbin halindeki en verimli nokta, pompa halindekine göre daha büyük debide olacağından kullanılan PaT'ın mekanik gerilmelere dayanımı kontrol edilmelidir.
• Dönen parçalar ters dönme halinde zarar görmemeli ve boşalmamalıdır.
• “Yük Atma” durumunda türbin kaçmamalıdır (ambale olmamalıdır).
• Su darbesi ve kavitasyon hasarına uğramaması için gerekli önlemler alınmalıdır.
• Debi, düşü veya yük talebinde değişmeler olduğunda PaT sistemi kendini bu yeni duruma göre ayarlayabilmelidir.
• Optimum çalışma için birden fazla Pompa - Türbin(PaT)' i paralel bağlayarak çalıştırmak genelde iyi bir seçenektir. Bu durum elektrik şebekesine bağlı (on-grid) veya izole bölge (o-grid) çalışma durumlarının her ikisinde de geçerlidir.
