Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Teknik Bilgiler

Basma Flanşı: DN 32.....DN 150 mm

Debi: 400 m³/h' ye kadar

Basma Yüksekliği: 450 m' ye kadar

Hız: 2900 d/dak' ya kadar

Çalışma Sıcaklığı: -10 °C'den +140 °C' ye kadar*

Gövde Basıncı (Pmaks): 30 bar (63 bar)*

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri

• Düşey milli, parçalı gövdeli, difüzörlü, çok kademeli, kapalı çarklı santrifüj pompalar.
• DN 32' den DN 150 basma flanş çapına kadar 8 model.
• Emme flanşları TS EN 1092 - 2 / PN 16' ya, basma flanşları TS EN 1092 - 2 / PN 40 (PN 63)' e uygundur. •SKMV-H pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında (IE3-IE4) elektrik motorları ile kullanılır.
• Pompa ve motor milleri birbirlerine elastik kavrama ile bağlanır. •Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenir.
• Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmektedir.
• Dönme yönü motor tarafından bakılınca saat yönünün tersindedir.
• SKMV-H tipi pompalarda standart olarak “gres yağlı” rulman kullanılmaktadır. Pompaların alt tarafında kullanılan kaymalı yataklar ise basılan sıvı ile yağlanmaktadır.

Mil Sızdırmazlığı

• Basılan sıvının cinsine ve çalışma şartlarına bağlı olarak mekanik salmastra veya yumuşak salmastra kullanılmaktadır

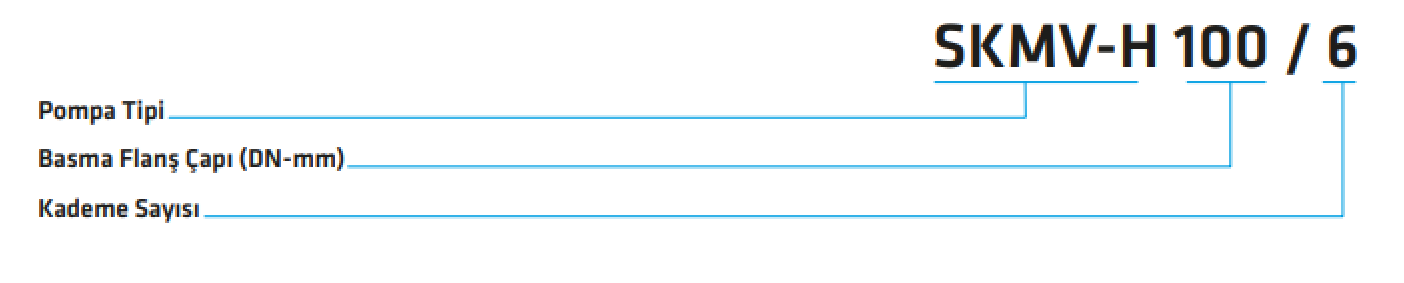

Pompanın İsimlendirilmesi
