ECO SNLV-H HAT TİPİ (IN-LINE) POMPALAR

CO SNLV-H hat tipi pompalar, temiz veya hafif kirli sıvıların yüksek verimlilikle transferini sağlayan, bakım kolaylığı sunan kompakt ve güçlü çözümlerdir

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Teknik Bilgiler

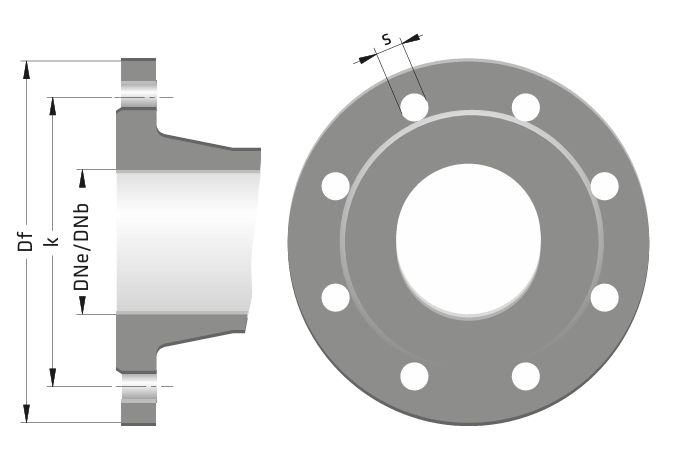

Emme ve Basma Flanşı: DN 40.....DN 250 mm

Debi: 800 m³/h' ye kadar

Basma Yüksekliği: 95 m' ye kadar

Hız: 2900 d/dak' ya kadar

Çalışma Sıcaklığı: -10 °C'den +140 °C' ye kadar*

Gövde Basıncı (Pmaks): 10 bar (16 bar)*

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir. İsteğe bağlı olarak ara burçlu kaplin uygulaması ile elektrik motorunu motor taşıyıcıdan ayırmadan da pompanın rotor grubu dışarı alınabilir.
Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenmektedir.
Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmiştir.
Dönme yönü motor tarafından bakılınca saat yönündedir.
ECO SNLV-H tipi pompalarda standart olarak bakım gerektirmeyen “ömür boyu gresli” kapalı rulman kullanılmaktadır.

Mil Sızdırmazlığı

Standart olarak basılan sıvının cinsine ve çalışma şartlarına bağlı olarak mekanik salmastra kullanılmaktadır.

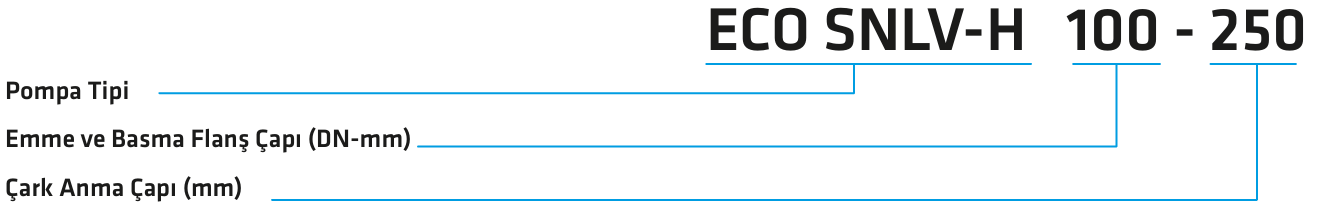

Pompanın İsimlendirilmesi

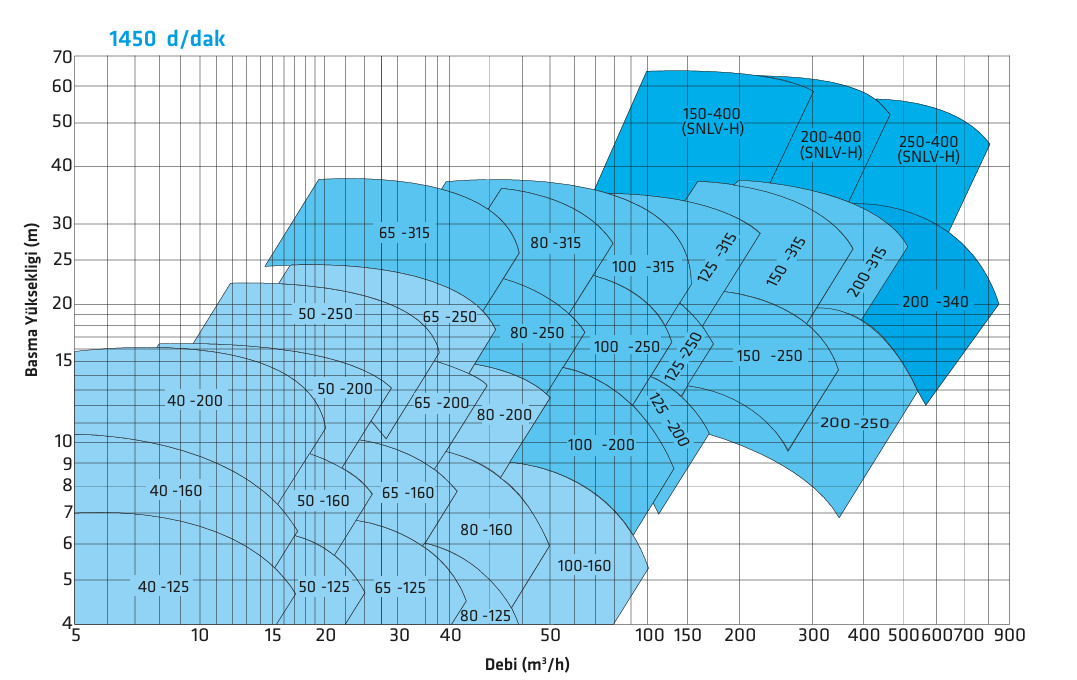

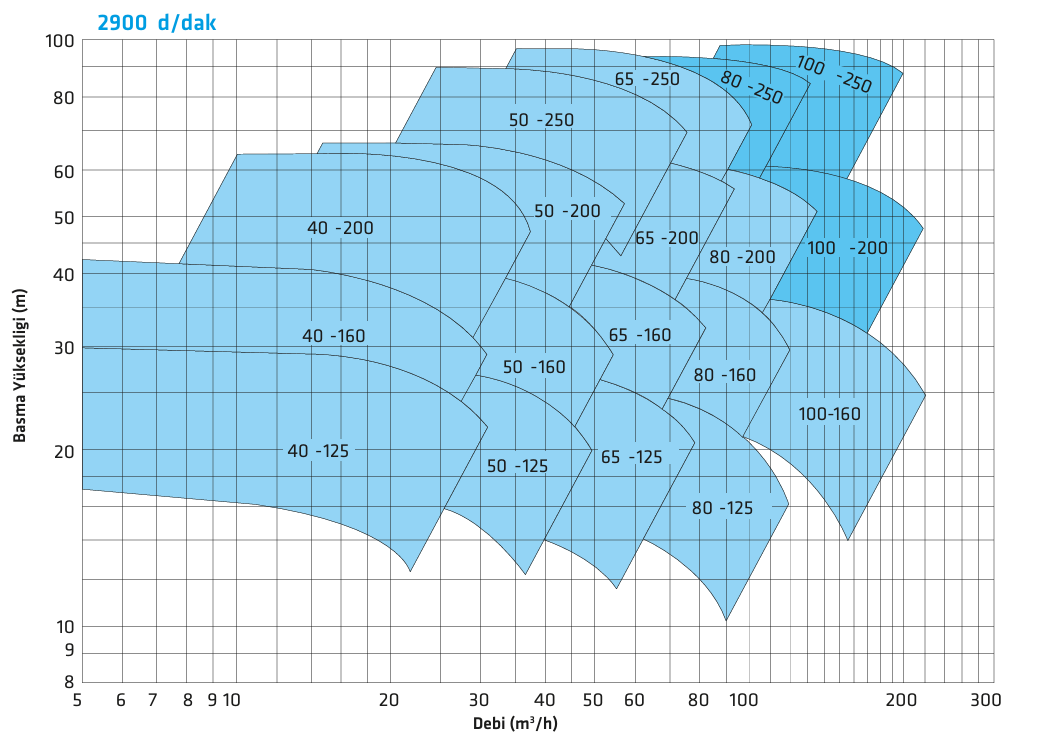

Çalışma Alanları

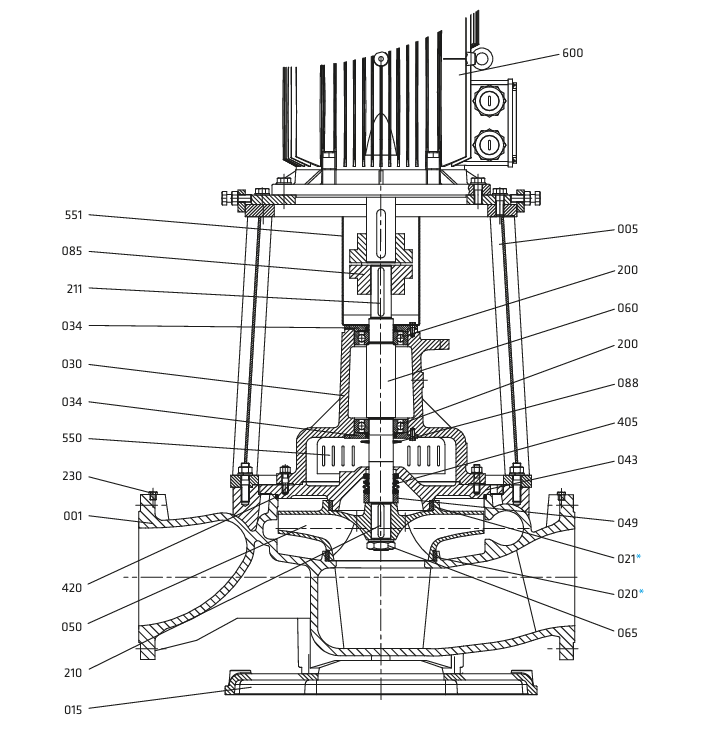

Kesit Resmi

Parça Listesi

001	Salyangoz Gövde	085	Kaplin
005	Motor Taşıyıcı	088	Su Sıçratma Diski
015	Alt Tabla	200	Bilyalı Rulman
020*	Aşınma Halkası (gövde)	210	Çark Kaması
021*	Aşınma Halkası (salm. yatağı)	211	Kaplin Kaması
030	Rulman Yatağı	230	Kör Tapa
034	Rulman Kapağı	405	Mekanik Salmastra
043	Mek. Salm. Yatağı	420	O-Ring
049	Mek. Salm. Ara Burcu	550	Yan Muhafaza Sacı
050	Çark	551	Kaplin Muhafaza Sacı
060	Pompa Mili	600	Elektrik Motoru
065	Çark Somunu ve Pulu

( * ) Opsiyonel

Malzeme Seçenekleri

PARÇA LİSTESİ
	10	30	3S	20	60	6L	70	7L	8M	7D	7S	8N	80	4C	4A	40	80	8T	60	7L	7E	7D
	0.6025	0.7040	0.7043	1.0619	1.4308	1.4309	1.4408	1.4409	1.4500	1.4517	1.4469	1.4317	1.4008	2.1050.01	2.0975.01	2.1096.01	1.4021	1.4021+QT	1.4301	1.4404	1.4460	1.4462
Salyangoz Gövde	●	○	○	○	○	○	○	○	○	○	○	○	○	○
Salmastra Yatağı	●	○	○	○	○	○	○	○	○	○	○	○	○
Çark	●	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○					○
Mil																	●	○	○	○		○
Rulman Yatağı	●	○	○	○	○	○	○	○
Aşınma Halkası	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
Mekanik Salmastra(*)	EN 12756

(*) Seçenekler : Alıcının isteğine veya çalışma şartlarına bağlı olarak değişik tip ve markalarda mekanik salmastra kullanılabilir.

● Standart imalat

○ İsteğe bağlı

Malzeme Eşdeğerleri

TANIM	DIN / EN	AISI / SAE / ASTM
Pik Döküm	0.6025	EN-GJL-250 (GG25)	A48 Class 40B
Sfero Döküm	0.7040	EN-GJS-400-15 (GGG40)	A536 60-40-18
Sfero Döküm	0.7043	EN-GJS-400-18-LT (GGG40.3)	A536 60-40-18
Çelik Döküm	1.0619	GP240GHGS-C25	A216 WCB
Krom Nikelli Çelik Döküm	1.4308	GX5CrNi19-10	A351 CF8
Krom Nikelli Çelik Döküm (düşük karbon)	1.4309	GX2CrNi19-11	A351 CF3
Krom Nikel Molibdenli Çelik Döküm	1.4408	GX5CrNiMo19-11-2	A351 CF8M
Krom Nikel Molibdenli Çelik Döküm (düşük karbon)	1.4409	GX2CrNiMo19-11-2	A351 CF3M
Östenitik Çelik Döküm	1.4500	GX7NiCrMoCuNb25-20	A351 CN7M
Östenitik-Ferritik Çelik Döküm(dupleks)	1.4517	GX2CrNiMoCuN25-6-3-3	A890 CD4MCuN
Östenitik-Ferritik Çelik Döküm(süper dupleks)	1.4469	GX2CrNiMoN26-7-4	A890 CE3MN
Martenzitik Paslanmaz Çelik Döküm	1.4317	GX4CrNi13-4	A352 CA6NM
Martenzitik Paslanmaz Çelik Döküm	1.4008	GX7CrNiMo12-1	A217 CA15
Bronz Döküm (kalaylı)	2.1050.01	G-CuSn10	B427 C90700
Bronz Döküm (nikel alaşımlı)	2.0975.01	G-CuAl10Ni	B148 C95500
Bronz Döküm ( Kurşunlu)	2.1096.01	G-CuSn5ZnPb	B584 C83600
Kromlu Çelik	1.4021	X20Cr13	A276 Type 420
Kromlu Çelik (Isıl İşlem)	1.4021	X20Cr13	A276 Type 420+QT
Krom Nikel Çelik	1.4301	X5CrNi18-10	A276 Type 304
Krom Nikel Molibdenli Çelik(düşük karbon)	1.4404	X2CrNiMo17-12-2	A276 Type 316L
Dubleks(Östenitik-ferritik) Çelik	1.4460	X3CrNiMoN27-5-2	AISI 329
Dubleks(Östenitik-ferritik) Çelik	1.4462	X2CrNiMoN22-5-3	UNS S32205
