Basılabilen Sıvılar

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Basma Flanşı: DN 32.....DN 200 mm

Debi: 900 m³/h' ye kadar(*)

Basma Yüksekliği: 100 m' ye kadar(*)

Hız: 3600 d/dak' ya kadar(*)

Çalışma Sıcaklığı: -10 °C'den +140 °C' ye kadar(**)

Gövde Basıncı: (Pmaks) 10 bar (16 bar)(**)

(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

(*) Daha yüksek debi ve basma yüksekliği değerleri için firmamıza başvurunuz

(**) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri

• Yatay veya düşey milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı monoblok santrifüj pompalar.
• Gövdenin ana boyutları EN 733 standardına uygun.
• EU 547/2012 enerji rüglasyonuna göre tasarım.
• Emme ve basma flanşları TS EN 1092 - 2 / PN 16' ya uygundur. İsteğe bağlı olarak ANSI/ASME flanşlı olarak da üretim yapılabilmektedir.
• Pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında (IE3-IE4) elektrik motorları ile kullanılır.
• Bütün çarklar ISO 1940 sınıf 6.3' e uygun dinamik veya statik olarak dengelenmektedir.
• Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmiştir.
• Dönme yönü motor tarafından bakılınca saat yönündedir.
• İsteğe bağlı olarak pompalar aşınma halkalı imal edilebilir.
• Pompa mili, motor miline geçme mil veya rijit kaplin ile bağlanmıştır ve pompanın eksenel ve radyal kuvvetleri motor rulmanları tarafından karşılanmaktadır.
• Monoblok pompalar, aynı hidrolik özellikteki norm santrifüj pompalara göre daha küçük ve hafiftir.
• Pompanın emme tarafına dirsek takıldığı zaman pompanın ismi ECO SNM-V olmaktadır. Bu durumda pompa her zaman dik bağlanır.
• ECO SNM-V tipi pompaların, montaj şekillerinden dolayı, motor güçleri limitlendirilmiştir.

Mil Sızdırmazlığı

• Müşterinin isteğine veya sıvının cinsine göre mekanik salmastra kullanılmaktadır.

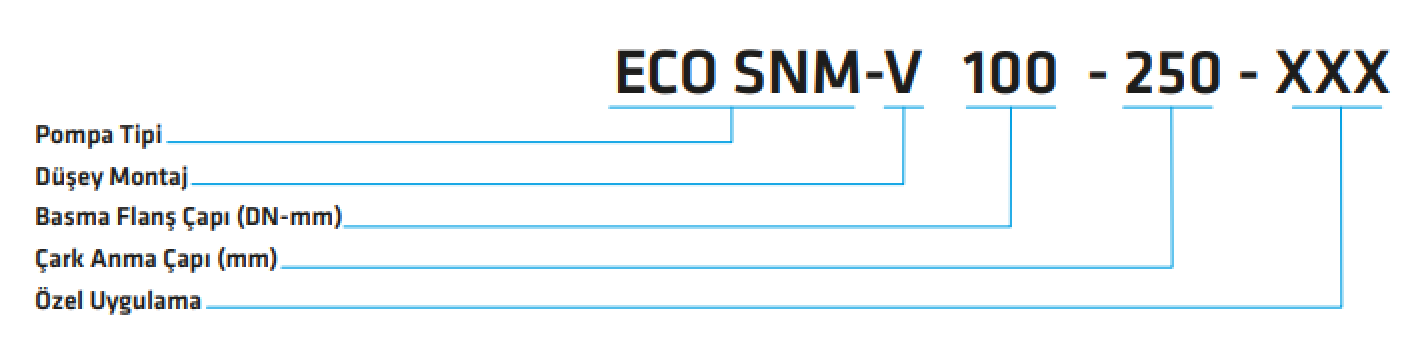

Pompanın İsimlendirilmesi

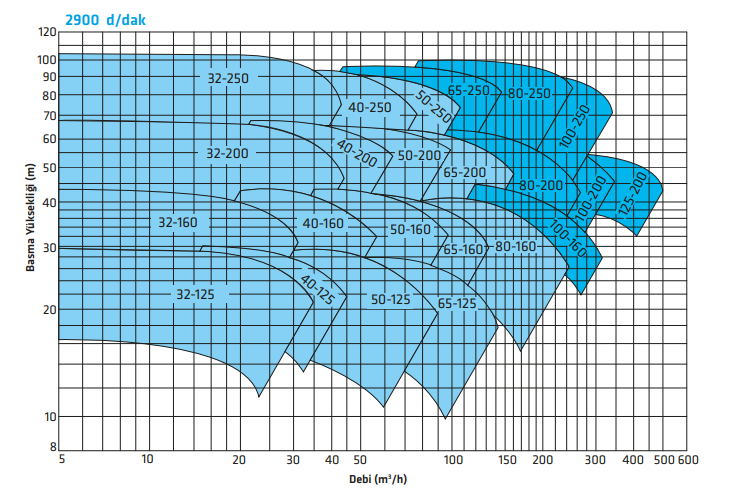

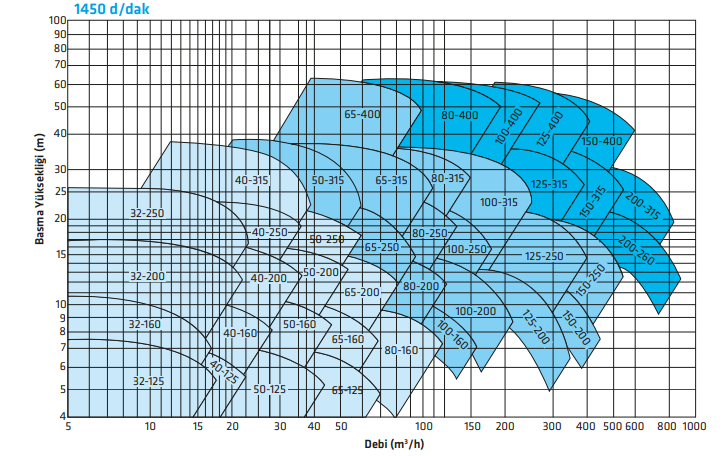

Çalışma Alanları

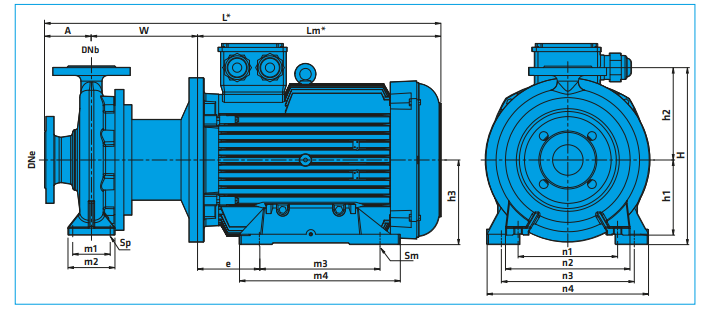

Boyutlar

• Ölçüler motor üreticisine göre değişkenlik gösterebilir.
