TH CDLF Paslanmaz Hidroforlar

Paslanmaz çelik gövdesi, sessiz ve yüksek verimli çalışma performansı ile öne çıkan TH CDLF serisi; düşük viskoziteli ve partikülsüz sıvıların transferinde güvenilir, yer tasarrufu sağlayan dikey yapısıyla ideal çözümler sunar.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Basılabilen Sıvılar

Yüksek basınçlı, sessiz çalışan, kompakt ve düşük güç sarfiyatlıdır. Sıvıyla temas eden tüm yüzeyleri paslanmaz çelik olan ln-line (düz boruya takılabilir) tip pompalardır. CDLF pompalar aşındırıcı olmayan, içinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvıları basmaya uygundur. Yataklama, tungsten karbür kaymalı yataklar İle sağlanmaktadır. Dikey yapısı sayesinde yerden tasarruf sağlar

Teknik Bilgiler

Debi________________________ 330 m³/h' ye kadar

Basma Yüksekliği______________160 m' ye kadar

Çalışma Sıcaklığı______________-10 °C' den 120 °C' ye kadar

Gövde Basıncı (Pmaks) _________10 - 16 - 25 bar

IEC 60034-30 standardına uygun yüksek verimlilik sınıfında elektrik motorları kullanılmaktadır.
Hidroforlar isteğe bağlı olarak vana, çek-valf, şaseler paslanmaz olacak şekilde imal edilebilir.
Hidroforlar isteğe bağlı olarak konfor amaçlı frekans kontrollü değişken devirli olarak imal edilebilir.
11 kW ve üzeri güçlerde, hidrofor şasesi NPU demir konstrüksiyonludur.

Tasarım Özellikleri

TH CDLF hidroforlar dikey pompalı olarak imal edilirler.
Hidroforlar istenilen debiye göre standart olarak tek, çift ve üç pompalı olarak üretilirler. İstek halinde 6 pompaya kadar set yapılabilmektedir.
Tek pompalı hidroforlarda su seviye şamandırası (elektrikli f latör) mevcuttur.
Tek pompalı trifaze motorlu hidroforlarda faz kontrol sistemi (FKS) mevcuttur.
Birden fazla pompalı hidroforlarda sıra değiştirme, faz kontrolü ve sıvı seviye kontrolü standart özelliklerdir.
Hidroforlar otomatik ve manuel olarak iki farklı modda çalışabilirler.
Hidrofor panosunda kullanılan elektrik malzemeleri güvenilir ve kaliteli markalardan seçilmiştir.

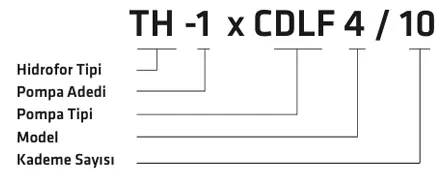

Hidroforların İsimlendirilmesi

Parçanın Adı	Malzeme
Parçanın Adı	Standart	Opsiyonel
Pompa
Taban montaj plakası	GG 25	-
Kademe gövdesi	AISI 304	-
Ara kademe	AISI 304	-
Çark	AISI 304	-
Mil	AISI 304	-
Koruma Sacı	AISI 304	-
Pano	Basınç şalteri kontrollü	Frekans kontrollü
Kollektör	AISI 304	AISI 316 L / Galvaniz kaplı çelik
Şase	St 37 saç	AISI 316 L / Galvaniz kaplı çelik
Aksesuarlar
Vana	Pirinç	AISI 304
Çek Valf	Pirinç	AISI 316

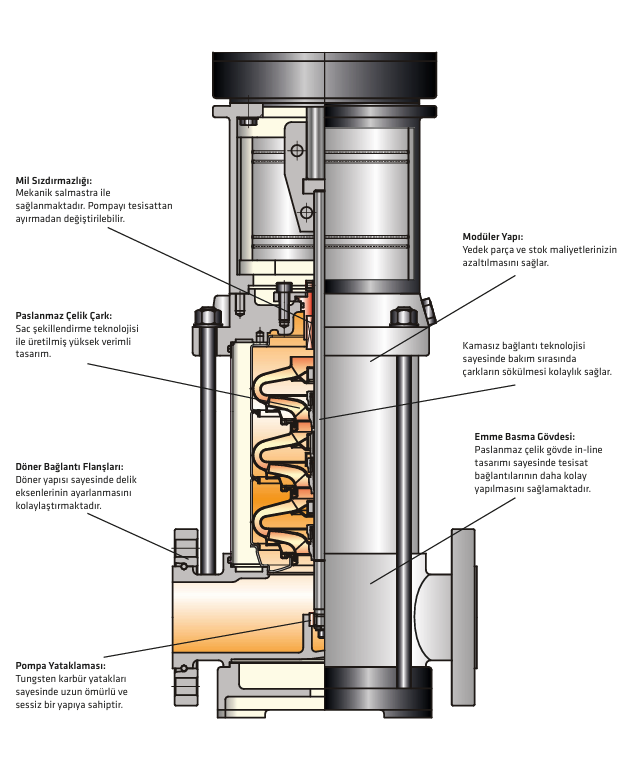

Teknik Üstünlükler

Kesit Resimleri

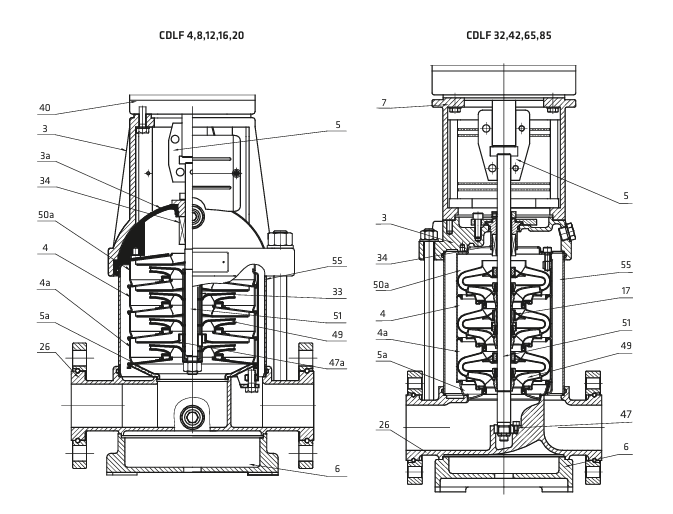

Parça Listesi

3	Üst Gövde	Pik döküm (GG 25)
3a	Gövde Kapağı	Paslanmaz çelik (AISI 304)
4	Difüzör	Paslanmaz çelik (AISI 304)
4a	Alt Difüzör	Paslanmaz çelik (AISI 304)
5	Kaplin	Karbon çelik
5a	Ön Çark	Paslanmaz çelik (AISI 304)
6	Pompa Ayağı	Pik döküm (GG 25)
26	Emme ve Basma Gövdesi	Paslanmaz çelik (AISI 304)
33	Çark Burcu	Paslanmaz çelik (AISI 304)
34	Mekanik Salmastra	-
40	Elektrik Motoru	-
47a	Kaymalı Yatak	Tungsten carbide
49	Çark	Paslanmaz çelik (AISI 304)
50a	Üst Difüzör	Paslanmaz çelik (AISI 304)
51	Pompa Mili	Paslanmaz çelik (AISI 304)
55	Koruma Sacı	Paslanmaz çelik (AISI 304)

3	Üst Gövde	Paslanmaz çelik (AISI 304)
4	Difüzör	Paslanmaz çelik (AISI 304)
4a	Alt Difüzör	Paslanmaz çelik (AISI 304)
5	Kaplin	Karbon çelik
5a	Ön Çark	Paslanmaz çelik (AISI 304)
6	Pompa Ayağı	Pik döküm (GG 25)
7	Motor Taşıyıcı	Pik döküm (GG 25)
17	Ara Yatak	Tungsten carbide
26	Emme ve Basma Gövdesi	Paslanmaz çelik (AISI 304)
34	Mekanik Salmastra	-
47	Alt Yatak	Tungsten karbür
49	Çark	Paslanmaz çelik (AISI 304)
50a	Üst Difüzör	Paslanmaz çelik (AISI 304)
51	Pompa Mili	Paslanmaz çelik (AISI 304)
55	Koruma Sacı	Paslanmaz çelik (AISI 304)

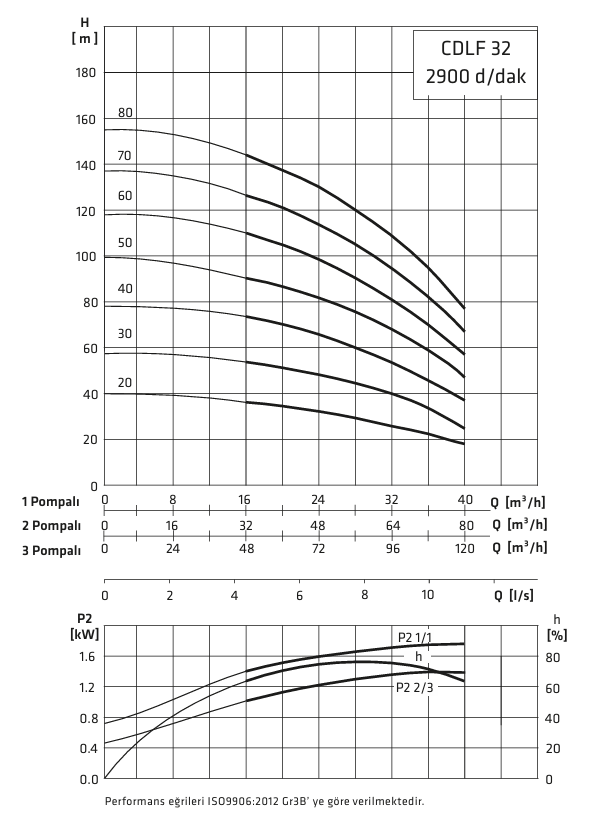

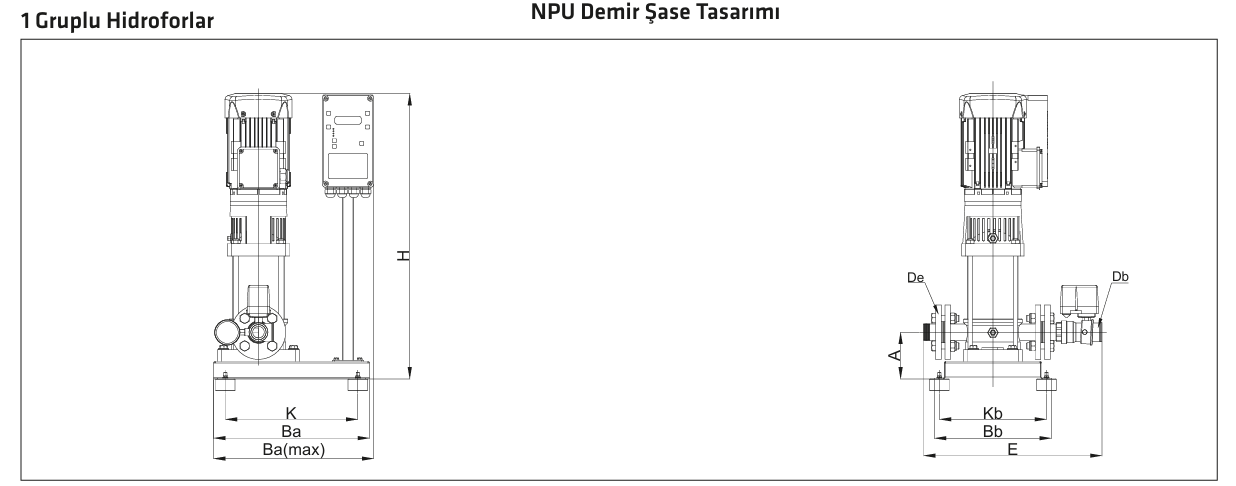

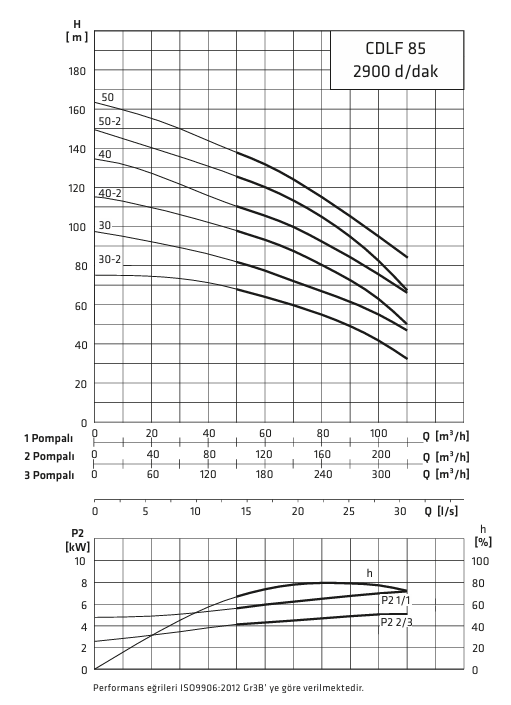

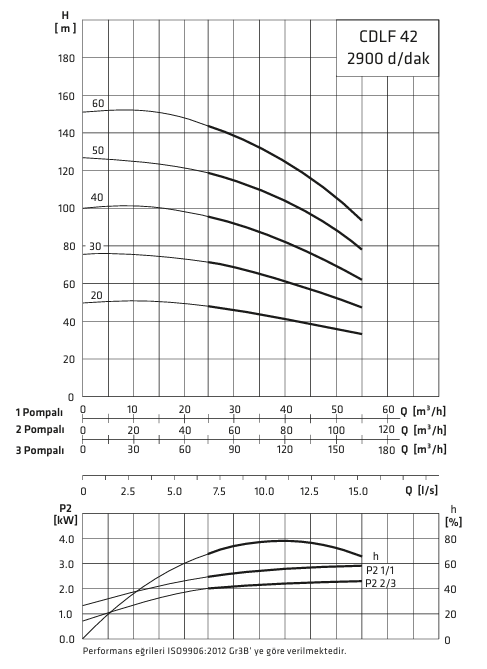

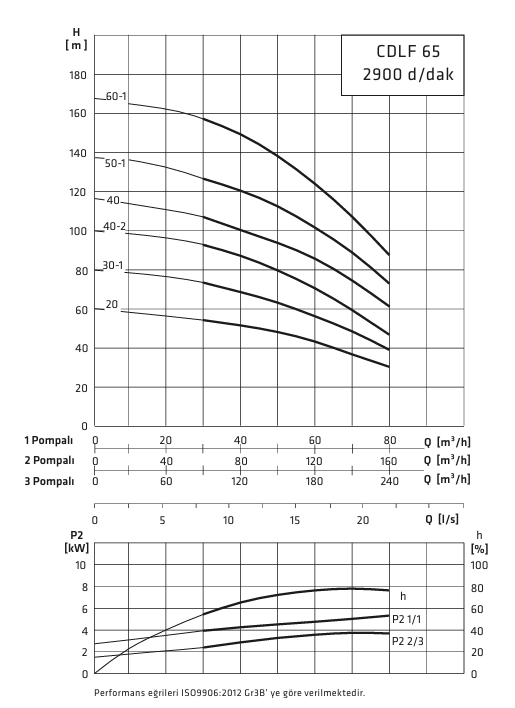

Performans Eğrileri ve Boyut Tabloları

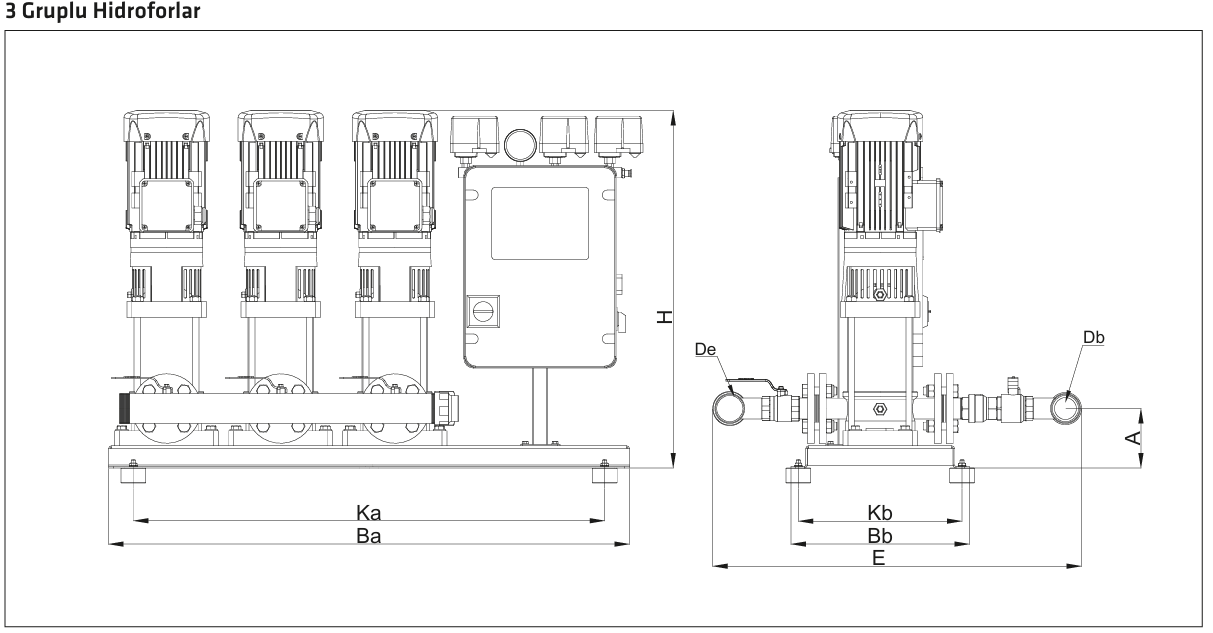

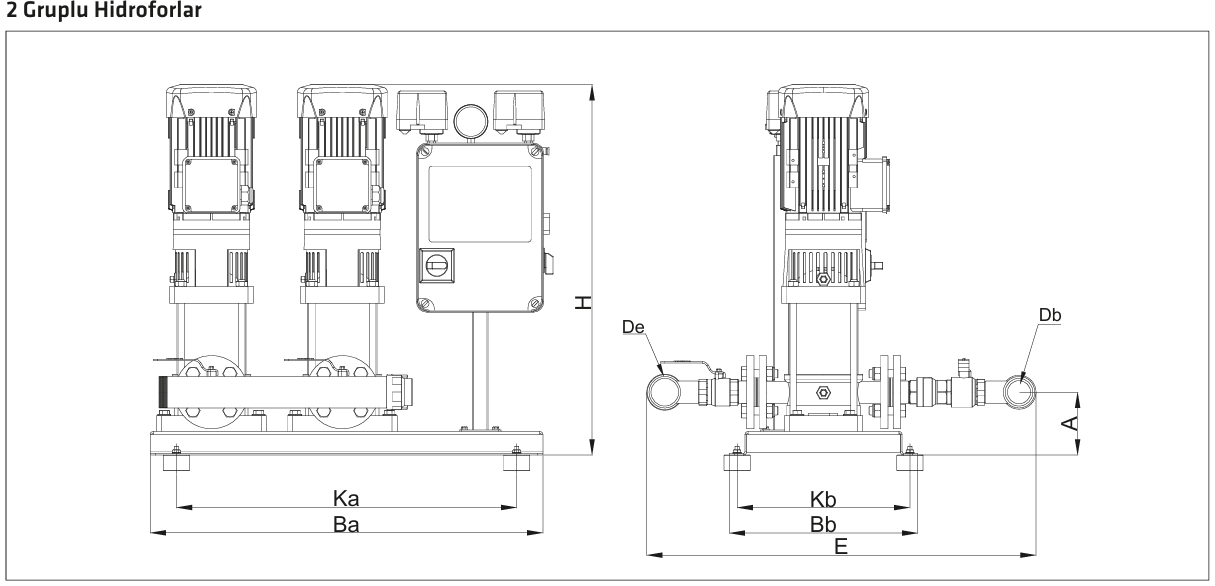

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-1xCDLF 32-20	4					1000						116
TH-1xCDLF 32-30	5.5					1150						131
TH-1xCDLF 32-40	7.5					1200						140
TH-1xCDLF 32-50	11	2½''	2½''	570	610	1550	530	470	590	235	B	241
TH-1xCDLF 32-60	11					1600						245
TH-1xCDLF 32-70	15					1650						264
TH-1xCDLF 32-80	15					1750						268

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-2xCDLF 32-20	4					1000						273
TH-2xCDLF 32-30	5.5					1150						303
TH-2xCDLF 32-40	7.5					1200						321
TH-2xCDLF 32-50	11	4''	4''	850	930	1550	810	790	890	235	B	482
TH-2xCDLF 32-60	11					1650						490
TH-2xCDLF 32-70	15					1700						518
TH-2xCDLF 32-80	15					1800						526

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-3xCDLF 32-20	4					1000						413
TH-3xCDLF 32-30	5.5					1150						458
TH-3xCDLF 32-40	7.5					1250						485
TH-3xCDLF 32-50	11	5''	5''	1300	950	1550	1260	810	915	235	B	721
TH-3xCDLF 32-60	11					1650						733
TH-3xCDLF 32-70	15					1700						780
TH-3xCDLF 32-80	15					1800						792

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-1xCDLF 42-20	7.5					1250						149
TH-1xCDLF 42-30	11					1450						222
TH-1xCDLF 42-40	15	3''	3''	570	570	1550	530	430	550	285	B	236
TH-1xCDLF 42-50	18.5					1700						260
TH-1xCDLF 42-60	22					1800						300

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-2xCDLF 42-20	7.5					1250						332
TH-2xCDLF 42-30	11					1500						493
TH-2xCDLF 42-40	15	5''	5''	850	1075	1600	810	935	1035	285	B	521
TH-2xCDLF 42-50	18.5					1750						569
TH-2xCDLF 42-60	22					1850						649

Pompa Tipi	kW	De	Db	Ba	Bb	H	Ka	Kb	E	A	Tas.	KG
TH-3xCDLF 42-20	7.5					1250						500
TH-3xCDLF 42-30	11					1500						739
TH-3xCDLF 42-40	15	6''	6''	1300	1100	1600	1260	960	1060	285	B	786
TH-3xCDLF 42-50	18.5					1750						858
TH-3xCDLF 42-60	22					1850						978

Belirtilen ölçü ve ağırlıklar takribidir. Her türlü değişiklik hakkımız saklıdır.
