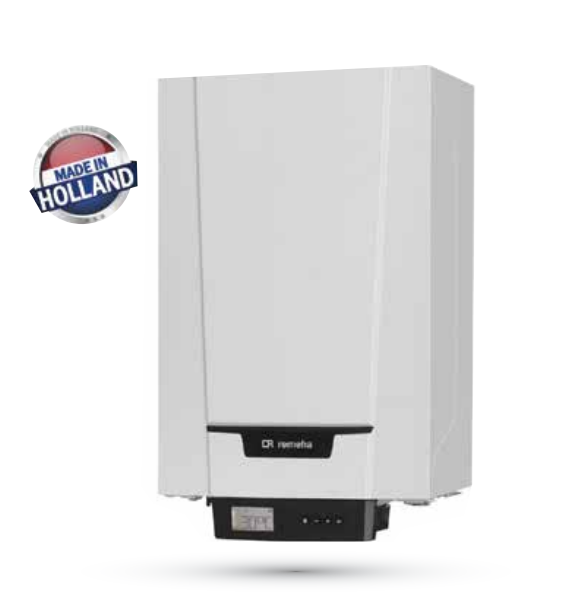

TZERRA ACE; Sadece 19 kg'lık (17.5 kg montaj ağırlığı) ve küçük boyutları (YxGxG 55x37x27 cm) ile her yere kolayca sığabilir.
Baca Gazı ve Emisyonlar
Tzerra Ace çevre dostudur. NOx 53-58 mg/kW teknolojiye sahiptir. Standart baca klapesi, Tzerra'nın yüksek basınçlı baca sistemler ya da yüksek verimli ısı geri kazanım üniteleriyle uyumlu bir şekilde kombine çalışmasını sağlar.
Servis Kolaylığı
Tzerra Ace'in servisi için hiç bir alete ihtiyaç yoktur. Gaz Bağlantısı için tek ekipman ingiliz anahtarıdır.
Optimum Kontroller
Kombinin dahili kontrol sistemi ısıtma ihtiyacını güvenilir bir şekilde sağlar. Tzerra Ace, harici olarak özel oda termostatları ile kontrol edilebilir.
Enerji İlişkili Ürünler (ErP)
Erp direktifi; 21 Nisan 2018 tarihinde yürürlüğe girmiştir. Enerji tüketen cihaz ve sistem ile ilgili yasal yaptırımları tanımlamaktadır. Enerji etiketleri / Enerji föyü uygulamasını getirerek, tanımlı enerji sınıflarına ulaşmak için gerekli şartları belirler.
ErP ile yoğuşmalı ürünler zorunlu hale getirilmiştir.
| BİRİM | 15DS | 24DS | 35DS | ||||
| Boyutlar (Y x G x D) | mm | 554 x 368 x 364 | 554 x 368 x 364 | 554 x 368 x 364 | |||
| Montaj Ağırlığı | kg | 24 | 24 | 27 | |||
| Ağırlık | kg | 25 | 25 | 28 | |||
| PERFORMANS | |||||||
| Nominal Çıkış Gücü (80/60 °C) | kW | 14,9 | 23,8 | 34,7 | |||
| Nominal Çıkış Gücü (50/30 °C) | kW | 15,8 | 24,8 | 35,7 | |||
| VERİM | |||||||
| 30°C Dönüş Suyu Sıcaklığında | % | 110,7 | 110,5 | 110,4 | |||
| YAKIT ve BACA VERİLERİ | |||||||
| Fan Basıncı | Pa | 35 | 80 | 105 | |||
| Gaz Giriş Basıncı G20 (H gaz) | Min. | mbar | 17 | 17 | 17 | ||
| Maks. | mbar | 30 | 30 | 30 | |||
| Gaz Tüketimi | Min. | m³/h | 0,5 | 0,5 | 0,83 | ||
| Maks. | m³/h | 1,59 | 2,54 | 3,68 | |||
| Baca Gazı Debisi | Min. | kg/h | 9,4 | 9,4 | 13,1 | ||
| Maks. | kg/h | 24,2 | 38,7 | 56,2 | |||
| NOx Emisyon (EN483) | mg/kWh | 42 | 45 | 56 | |||
| ISITMA TARAFI | |||||||
| Su Hacmi | L | 1,4 | 1,4 | 1,5 | |||
| Çalışma Sıcaklığı (Maks.) | °C | 90 | 90 | 90 | |||
| Çalışma Basıncı | Min. | bar | 0,8 | 0,8 | 0,8 | ||
| Maks. | bar | 3 | 3 | 3 | |||
| Genleşme Tankı Hacmi | L | 8 | 8 | 8 | |||
| SICAK SU TARAFI | |||||||
| Maksimum Sıcak Su Debisi (∆ T = 35 °C) | L/d | - | 13 | 16,6 | |||
| Kullanım Sıcak Suyu Debisi (Min.) | L/d | - | 1,2 | - | |||
| Basınç kaybı ( ∆T = 20 °C) | mbar | 402 | 212 | 144 | |||
| ELEKTRİK VERİLERİ | |||||||
| Gerilim | V/Hz | 230/50 | 230/50 | 230/50 | |||
| İzolasyon Sınıfı | IP | X4D | X4D | X4D | |||
| Elektrik Tüketimi (Standby) | W | 3 | 3 | 3 | |||
| Elektrik Tüketimi (Maks.) | W | 117 | 117 | 145 | |||
| GENEL | |||||||
| Ses Seviyesi (Tam yükte 1 m mesafeden) | dB(A) | 30 | 40 | 45 | |||
| Kontrol Seçenekleri | - | Modülasyonlu / on-of | Modülasyonlu / on-of | Modülasyonlu / on-of | |||

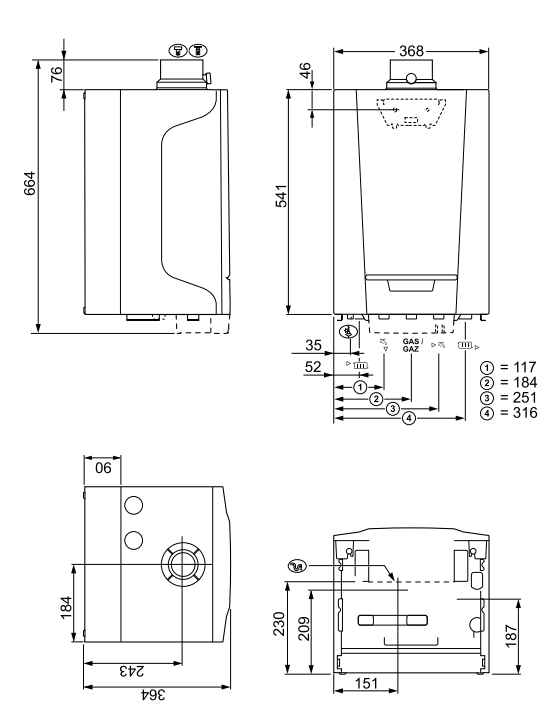

Ölçüler ve Bağlantı Noktaları
| Sembol | Bağlantı | |
|---|---|---|
 |
Isıtma Gidiş | 1" |
 |
Isıtma Dönüş | 1" |
 |
Gaz Bağlantısı | 3/4" |
 |
Baca Tahliyesi | Ø60 mm |
 |
Taze Hava Beslemesi | Ø100 mm |
 |
Kullanım Suyu Gidiş | 3/4" |
 |
Kullanım Suyu Dönüş | 3/4" |

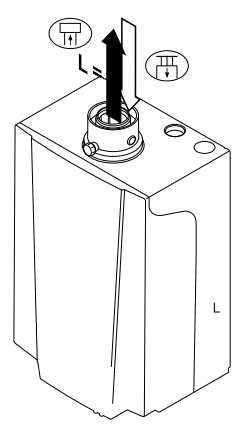

Baca Uzunluk Hesap Tablosu
| Model | 15DS | 24DS | 35DS | ||||
|---|---|---|---|---|---|---|---|
| Baca Çapları | 60/100 | 80/125 | 60/100 | 80/125 | 60/100 | 80/125 | |
 |
Maksimum "L" Uzunluğu (m) | 9 | 20* | 9 | 20* | 5 | 20* |
|
90° Dirsek Eşdeğer Uzunluğu (m)
|
2 | ||||||
|
45° Dirsek Eşdeğer Uzunluğu (m)
|
1 | ||||||
* Maksimum baca uzunluğu hesabında, en fazla 10 adet 45°C veya 5 adet 90°C dirsek uygulanabilir.
NOT: Yatay baca seti ile birlikte verilen 90°'lik dirsek, eşdeğer boru uzunluğu hesabına katılmıştır.
* Sadece e-Twist ile

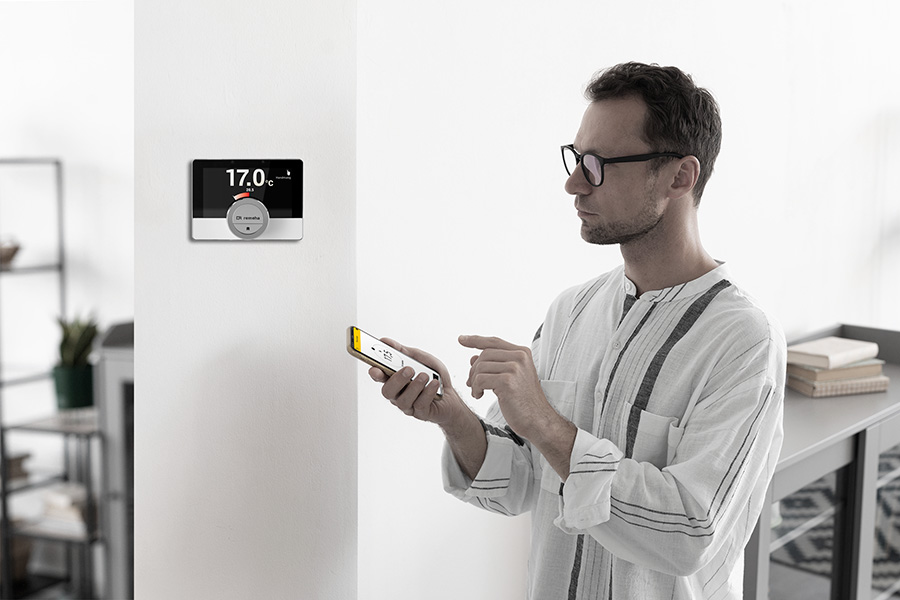

eTwist Oda Termostatı

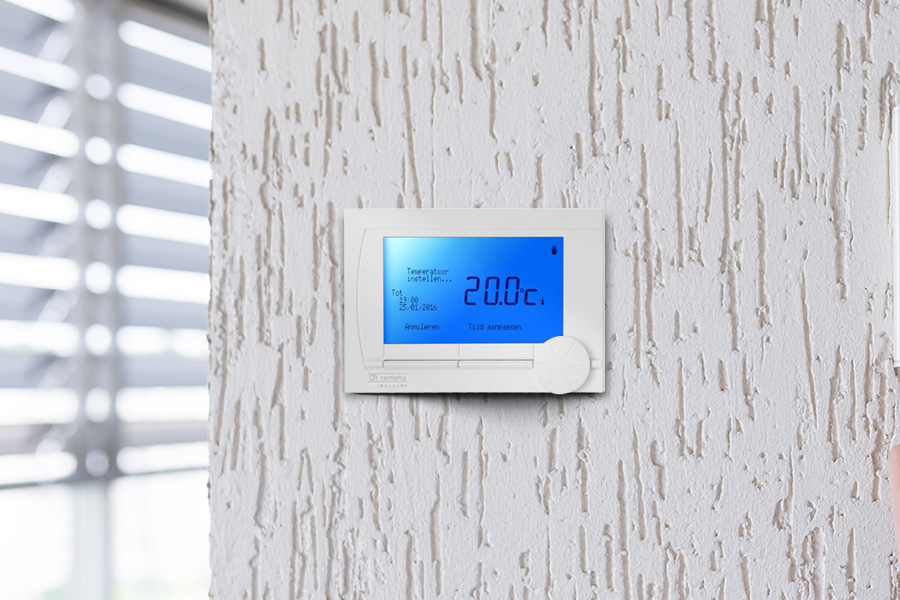

iSense Oda Termostatı
