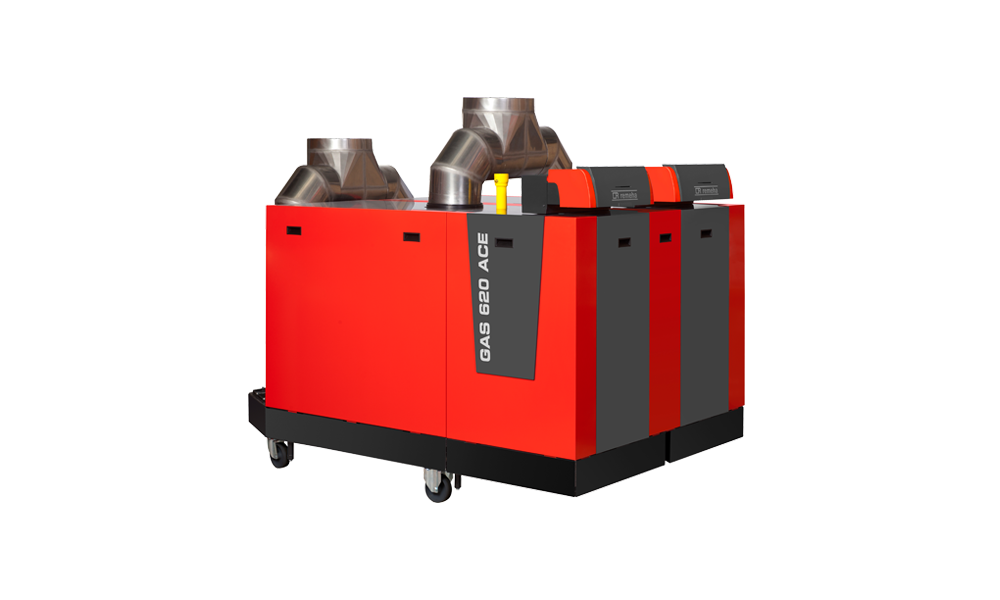

GAS 620 ACE

Yer Tipi Tam Yoğuşmalı Kaskad Kazan

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Gas 620 Ace yer tipi tam yoğuşmalı kaskad kazan 670 kW ila 1300 Kw aralığında kapasite seçenekleri ve kaskad kullanım özelliği ile her boyuttaki yapıyı rahatlıkla ısıtabilecek bir teknolojidir. En iyi yanma teknolojisi olan Premix Brülör, yanma sürecini alev olarak değil akkor halinde gerçekleştirerek verim oranını maksimum seviyelere taşır. Gas 620 Ace yer tipi tam yoğuşmalı kaskad kazan serisi ile uzun yıllar sürdürülebilir güçlü ve sorunsuz bir ısıtma sağlayabilmeniz için tasarlandı.

PREMIX BRÜLÖR
Akkor ile mükemmel yanma performansı.

7bar ÇALIŞMA BASINCI
Eşanjör dayanımında eşsiz güç.

MAKSİMUM YÜKSEK VERİM
%109,6 oranında arttırılmış ısı transfer yüzeyleri ve mükemmel kazan brülör senkronizasyonunda maksimum verim sağlanmaktadır.

ULTRA DÜŞÜK NOx (Karbon Salımı)
Düşük alev sıcaklıkları en düşük NOx değerlerini sağlamaktadır.

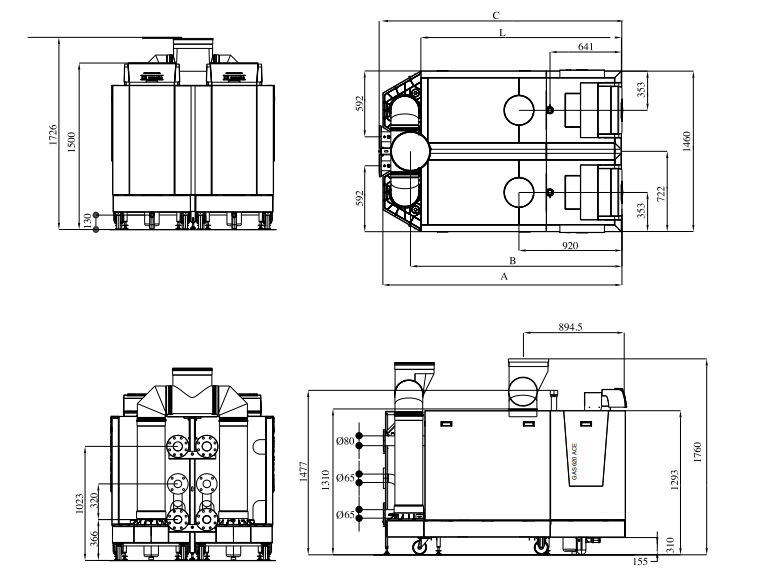

GAS 620 ACE Boyutları

Gas 620 Ace	A (mm)	B (mm)	C (mm)	L (mm)
570	1833	1582	1862	1490
710
860
1000
1150	2142	1892	2172	1800
1300	2142	1892	2172	1800

Sembol	Bağlantı
	Isıtma Gidiş, DN80 Flanş (DIN2576)
	Isıtma Dönüş, DN80 Flanş (DIN2576)
Gaz	Gaz Bağlantısı, 2" Dişli
	Yoğuşma Drenaj Bağlantısı, Ø32 mm (iç)
	Baca tahliye, Ø350 mm
	Taze Hava Beslemesi, Ø250 mm
	Taze Hava Beslemesi (opsiyonel), Ø350 mm
	İkinci Dönüş (opsiyonel) DN65 Flanş (DIN2576)

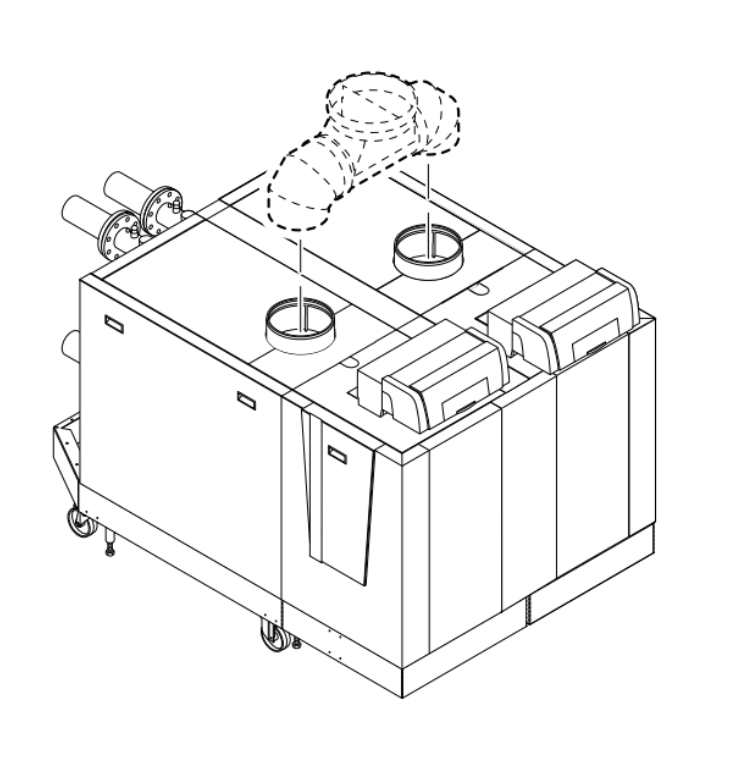

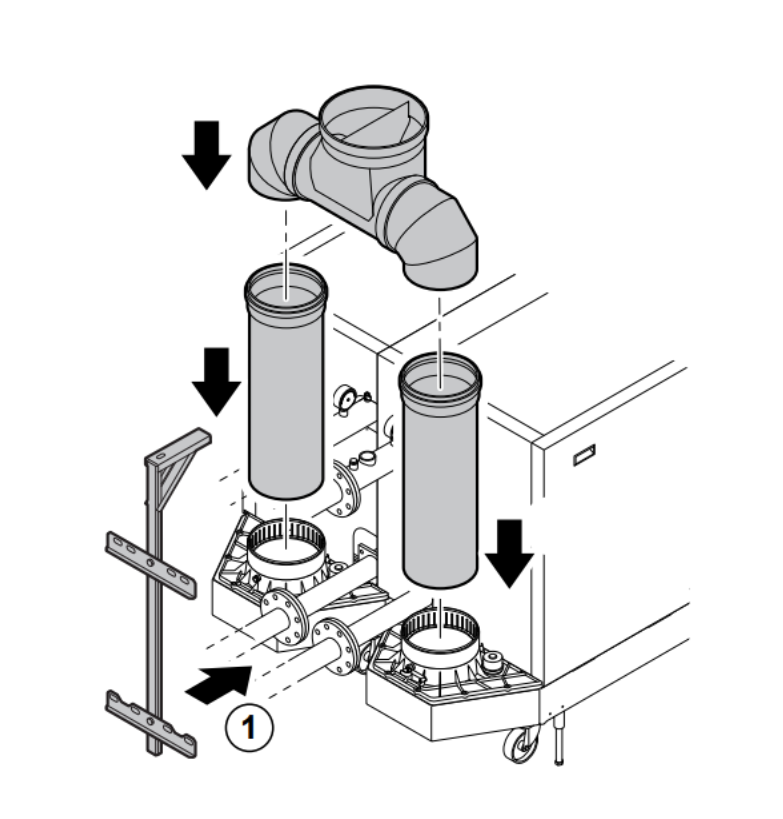

Eksantrik Baca Bağlantısı

Baca uygulama maliyetlerinin düşürülmesi için iki kazanın tek baca çıkışı sağlanmaktadır.

OPSİYON

Teknik Özellikler

	BİRİM		570	710	860	1000	1150	1300

Boyutlar (Y x G x D)	mm		1500 x 1460 x 1833	1500 x 1460 x 1833	1500 x 1460 x 1833	1500 x 1460 x 2142	1500 x 1460 x 2142	1500 x 1460 x 2142
Ambalajlı Boyutlar (Y x G x D)	mm		1810 x 800 x 1920	1810 x 800 x 1920	1810 x 800 x 1920	1810 x 800 x 2230	1810 x 800 x 2230	1810 x 800 x 2230
Boş Ağırlık	kg		707	771	837	957	1025	1095
Ambalajlı Ağırlık	kg		827	891	957	1087	1155	1225
PERFORMANS
Kontrol			Modülasyon on/off 0-10 V	Modülasyon on/off 0-10 V	Modülasyon on/off 0-10 V	Modülasyon on/off 0-10 V	Modülasyon on/off 0-10 V	Modülasyon on/off 0-10 V
Nonimal Çıkış (80/60 °C)	Min.	kW	76	87	123	122	148	158
Nonimal Çıkış (80/60 °C)	Maks.	kW	521	654	790	922	1060	1202
Nonimal Çıkış (50/30 °C)	Maks.	kW	558	700	850	994	1148	1303
VERİM
Tam Yükte Verim (80/60 °C)	%		98	98,1	98,2	98,3	98,4	98,5
Tam Yükte Verim (50/30 °C)	%		104,8	105,2	105,6	106	106,4	106,8
Yıllık Verim	%		109,6	109,5	109,4	109,3	109,2	109,1
YAKIT ve BACA VERİLERİ
Gaz Tüketimi G20 (H gaz)	Min.	m³/h	7,6	9,6	13,5	13,4	16,2	17,2
Gaz Tüketimi G20 (H gaz)	Maks.	m³/h	56,2	70,4	85	99,2	111	129,2
Gaz Giriş Basıncı G20 (H gaz)	Min.	mbar	17	17	17	17	17	17
Gaz Giriş Basıncı G20 (H gaz)	Maks.	mbar	30	30	100	100	100	30
NOx Emisyonu	mg/kWh		33	35	32	29	36	26
Baca Gazı Debisi	Min.	kg/h	182	228	276	320	366	410
Baca Gazı Debisi	Maks.	kg/h	896	1120	1352	1578	1814	2052
Baca Gazı Sıcaklığı	Min.	°C	30	30	30	30	30	30
Baca Gazı Sıcaklığı	Maks.	°C	80	80	80	80	80	80
Radyal Fan Basıncı	Pa		130	120	130	130	130	150
HİDROLİK VERİLER
Su Hacmi	L		98	120	142	164	186	208
Çalışma Basıncı	Min.	bar	0,8	0,8	0,8	0,8	0,8	0,8
Çalışma Basıncı	Maks.	bar	7	7	7	7	7	7
Su Sıcaklığı	°C		110	110	110	110	110	110
Çalışma Sıcaklığı	Min.	°C	20	20	20	20	20	20
Çalışma Sıcaklığı	Maks.	°C	90	90	90	90	90	90
Hidrolik Direnç (∆T=20 °C)	mSS		1,13	1,1	1,2	1,1	1,25	1,3
Hidrolik Direnç (∆T=20 °C)	kPa		11,3	11	12	11	12,5	13
Hidrolik Direnç (∆T=10 °C)	mSS		3,74	3,64	3,97	3,64	4,13	4,35
Hidrolik Direnç (∆T=10 °C)	kPa		37,4	36,4	39,7	36,4	41,3	43,5
ELEKTRİK
Ana Besleme	V/Hz		230/50	230/50	230/50	230/50	230/50	230/50
Enerji Tüketimi (Tam Kapasite)	Min.	W	558	668	852	1086	1526	1446
Enerji Tüketimi (Kısmi Kapasite)	Maks.	W	92	92	116	122	124	110
Enerji Tüketimi (Bekleme Durumunda)	Maks.	W	12	12	12	12	12	14
SES
(LPA) 1 m mesafeden	dB(A)		64,2	67,8	67,8	67,8	67,7	67,8
