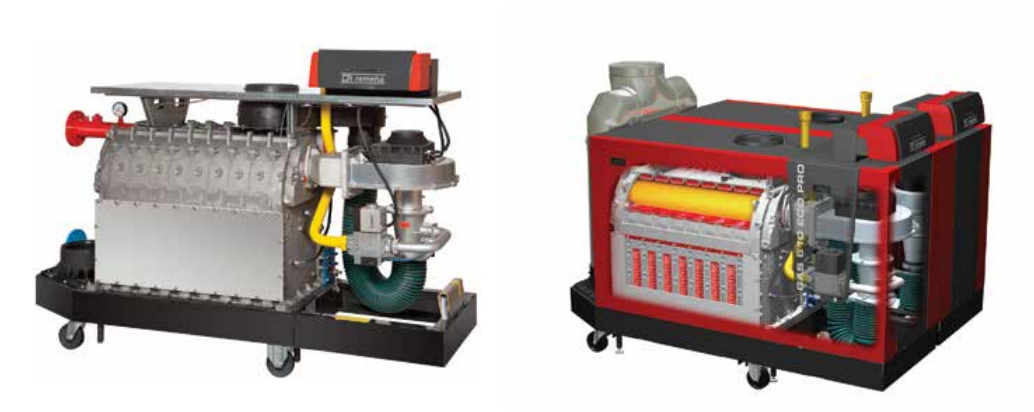

Gas 320/620 Ace Yer Tipi Yoğuşmalı kazanlar; kendini ispatlamış teknolojisi ve gelişmiş elektronik sistemiyle 285 kw'dan 1300 kw'a kadar en geniş kapasite aralığını %100 günümüz şartlarına yüksek kalite ile sunuyor.

Entegre Baca Klapesi

Fabrikada entegre edilen baca klapesi sahadaki uygulamalarda ciddi tasarruflar ve faydalar sağlamaktadır. Bacadan tasarruf sağlanması ve arıza durumlarının oluşmaması mekanik klapelere göre çok büyük avantaj sağlamaktadır.

Sekonder dönüş hattı

Düşük sıcaklık Dönüş Hattı Bağlantısı (Opsiyonel*) Muazzam tasarım, tesisattaki tüm enerjiyi doğru değerlendirebilmek için doğru bağlantı şekli sunmaktadır. Yüksek sıcaklık ve düşük sıcaklık dönüş hatlarını Eşanjöre farklı noktalardan bağlayabilme imkanı sunmaktadır.

72 cm Kompakt Tasarım

Dünyadaki tüm standart kapılardan geçebilir.

Entegre Premix Brülör

En iyi yanma teknolojisi

7 bar Çalışma Basıncı

Eşanjör Dayanımında Eşsiz Güç

%109,6 Yüksek Verim

Arttırılmış ısı transfer yüzeyleri ve mükemmel kazan brülör senkronizasyonunda maksimum verim sağlanmaktadır.

NOx Ultra Düşük Düşük alev sıcaklıkları en düşük NOx değerlerini sağlamaktadır.

Enerji İlişkili Ürünler (ErP) Erp direktifi; 21 Nisan 2018 tarihinde yürürlüğe girmiştir. Enerji tüketen cihaz ve sistem ile ilgili yasal yaptırımları tanımlamaktadır. Enerji etiketleri / Enerji föyü uygulamasını getirerek, tanımlı enerji sınıflarına ulaşmak için gerekli şartları belirler. ErP ile yoğuşmalı ürünler zorunlu hale getirilmiştir.

Genel Açıklama

QCM serisi, konut, ticari ve endüstriyel binalarda duvar veya pano üzerine uygulama için uygun aksiyal fanlardır. Bu seri, 200 ila 700 mm çark çapına sahip 10 modelden oluşmaktadır. (450'den 710'a kadar olan modeller sadece extra-UE(?) pazarlar içindir). QCM serisinin kullanımı, temiz hava için -15 ila +50 arasındaki sıcaklık aralığında öngörülmüştür. Optimize edilmiş giriş konisi gürültü seviyesini azaltır ve verimliliği artırır.

Yapı

Radyan giriş konisi ile galvanizli çelik sacdaki destek çerçevesi. Epoksi kaplama. Polimer ya da döküm alüminyum göbekli aerofoil profil kanatlı aksiyal pervane. Sabit pozisyonda ayarlanabilir değişken eğim açısı. ISO 1940'a göre dengelenmiştir. Motor mili ile doğrudan bağlantılı pervane. (Execution 5) Motorlu çarktan hava akımı. EN ISO 12499 normuna göre çelik çubukta giriş koruması ve motor desteği, epoksi kaplama.

Motor

QCM 200 254: B sınıfı IP 44 motor.
QCM 252, 310/710: IEC 60034, IEC 60072, EMC 2014/30/EU ve LVD 2014/35/EU standartlarına göre asenkron üç fazlı veya tek fazlı motorlar. CE işareti, IP 55 sınıf F. Tamamı S1 hizmetine uygundur (Sabit yükte sürekli çalışma).

Aksesuarlar

• Panjur
• Hava haznesi atmosferik ajanlara karşı korunmaktadır (D)
• UNI ISO 12499 kurallarına göre imal edilen ve atmosferik ajanlara karşı korunan pervane yan koruması. (R)

-İstek Halinde

• Alüminyum alaşımlı kanatlı bıçaklı pervaneler.
• Pervaneden motora hava akımı.
• 94/9 /CE ve 2014/34/EU direktiflerine göre Atex versiyonu.

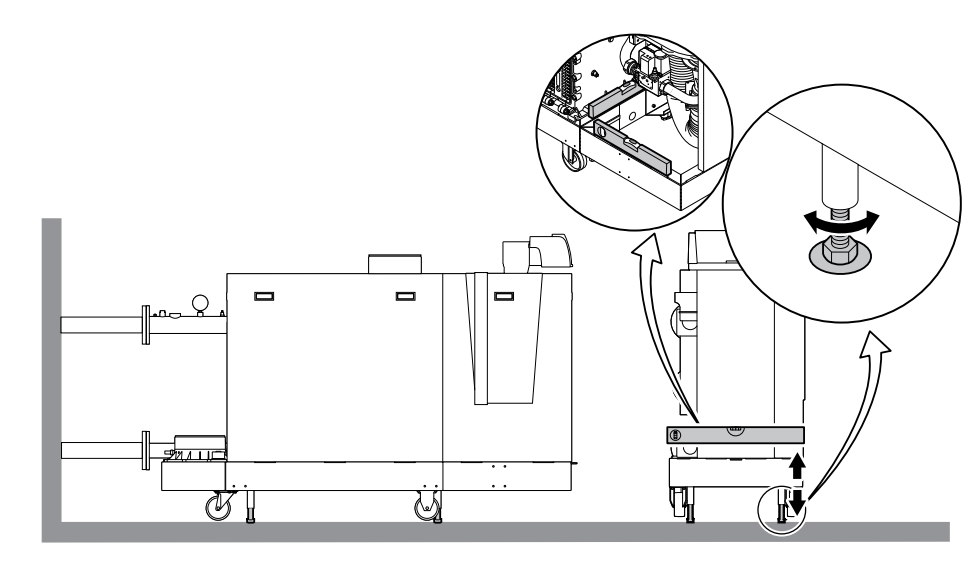

Ayarlanabilir Ayaklar

Kazan altındaki tekerlekler sadece kazanın taşınması için kullanılmaktadır. Kazan dairesinde en son pozisyona getirildikten sonra tekerleklere yük binmemesi ve sabitlenmesi için sabitleme ayakları ile zemine göre ayarlanır.

%20-%100 Modülasyon Aralığı

Modülasyonlu Fan sayesinde fan hızı ayarlanarak premix brülöre gönderilen hava gaz karışım miktarını hava basınç farkını ölçerek belirler. En düşük ve En yüksek kapasiteyi rahatlıkla sağlar.

Düşük Ağırlık & Minimum Su Hacmi

Kolay taşınabilirlik ve çatı kazan dairelerinde ekstra yük oluşturmamak için AL Sİ (Alüminyum Silisyum) alaşım hafif eşanjör ve minimum su hacmi sunmaktadır. Minimum su hacmi sayesinde durgun haldeki ısı kaybı çok düşürülmüştür. Ayrıca ani ısıl yüklere hızlı tepki vererek kapasiteyi sağlar.

AKSESUARLAR

• Hermetik baca setleri
• Hava filtresi
• Gaz sızıntı monitörü
• Ana gaz vanası
• Min/Max gaz basınç presostatı
• Hidrolik basınç sensörü
• 250 mm ile 200 mm arasındaki baca ve hava besleme için adaptörler, PC'ler için rescon iletişim kiti
• Çeşitli arayüzler
• Temizlik ekipmanları
• Kombine hava destek kiti
• Dış hava kompanzasyonlu otomasyon paneli
• Dış hava duyar elemanı
• Pompa adaptör; Standart flanş bağlantısı

KONTROL

Remeha Gas 320-620 ACE Aşağıdaki şekilde kontrol edilebilir.

Oda ve/veya dış hava sıcaklığı temel alınarak, düzenleyici kontrolleri ile tek kazan veya kaskad olarak

Gerektiğinde kazan ısıtma girişini kullanarak (dış hava duyar elemanı) on/off kontrolü

Gidiş/Dönüş sıcaklığına dayanan analog sinyaller (0-10 V)

TEK VE İKİZ GÖVDE SEÇENEKLERİ

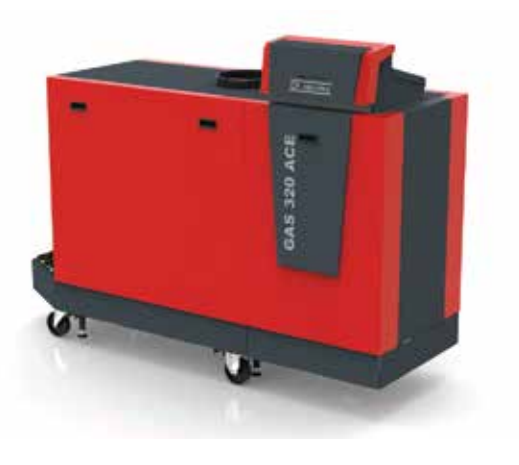

GAS 320 ACE 285-355-430-500-575-650 kW

Tekli kazanlar, Dünyadaki tüm standart kapılardan geçebilecek şekilde dizayn edilmiştir.

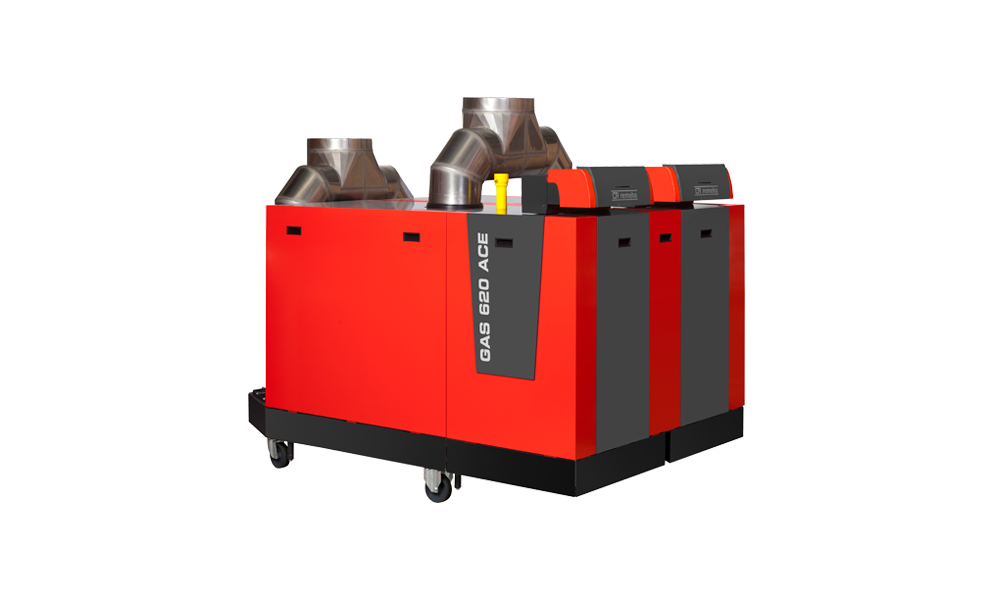

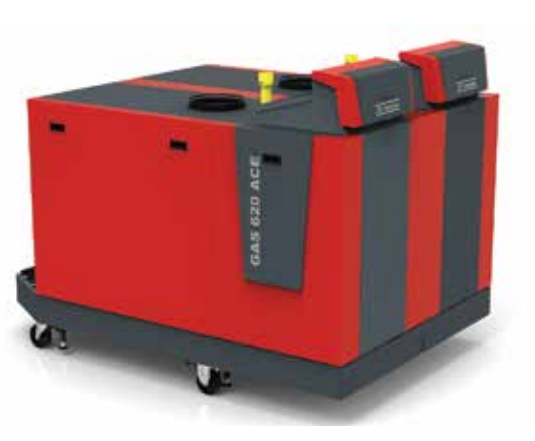

GAS 320 ACE 710-860-1000-1150-1300 kW

*İkiz kazanlar orijinal eksantrik pantolon baca ile donatılmıştır.

*Taşınabilirliği kolaylaştırmak için iki gövde ayrı ayrı sevk edilip kazan dairesinde orijinal bağlantı ekipmanları ile birleştirilmektedir.

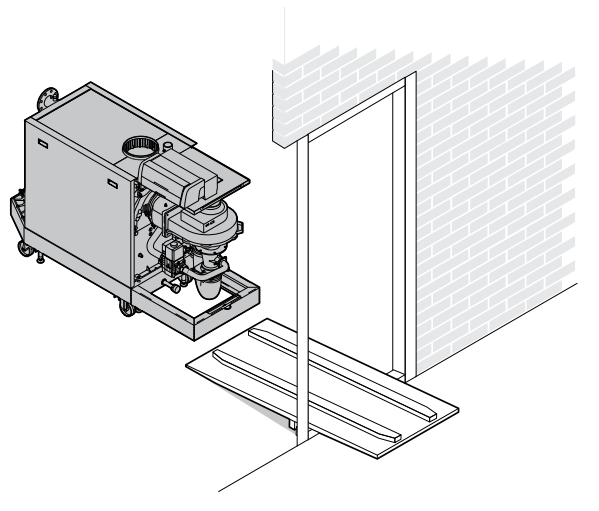

Taşıma Kolaylığı

Forklift ile rahat taşınabilmesi için fabrikadan paletli bir şekilde ambalaj yapılmaktadır. Forklift olmadığı durumlarda üzerindeki tekerlek ve taşıma rampasıyla rahat taşınabilmektedir.

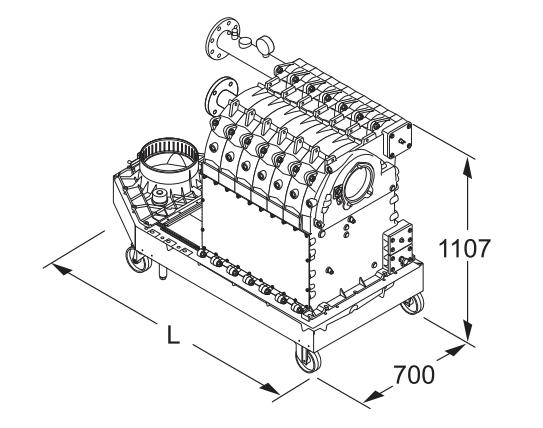

Montaj Demontaj yapılarak Taşıma kolaylığı arttırılabilir. Brulör sökülerek Asansörle istenilen kata çıkartılabilir.

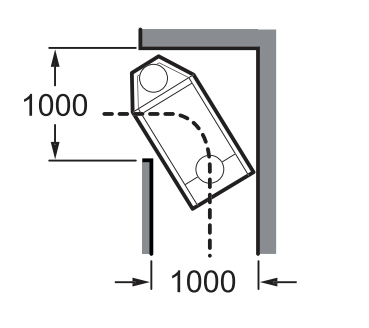

1 METRE'lik Koridordan rahatlıkla geçebilmektedir

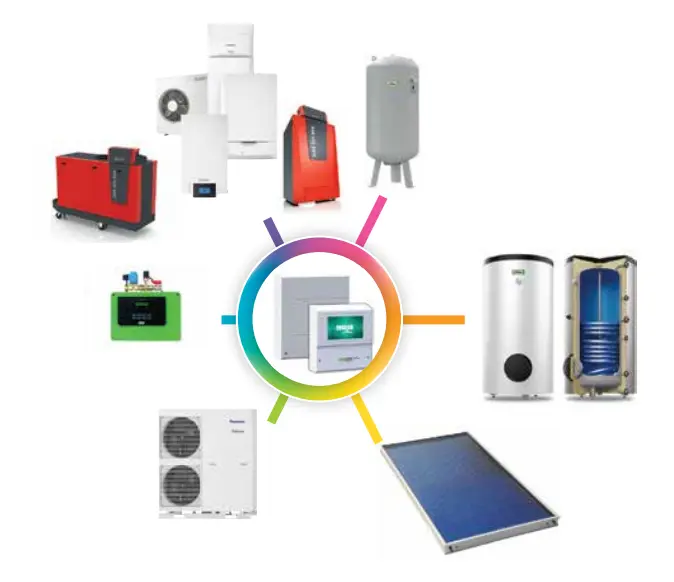

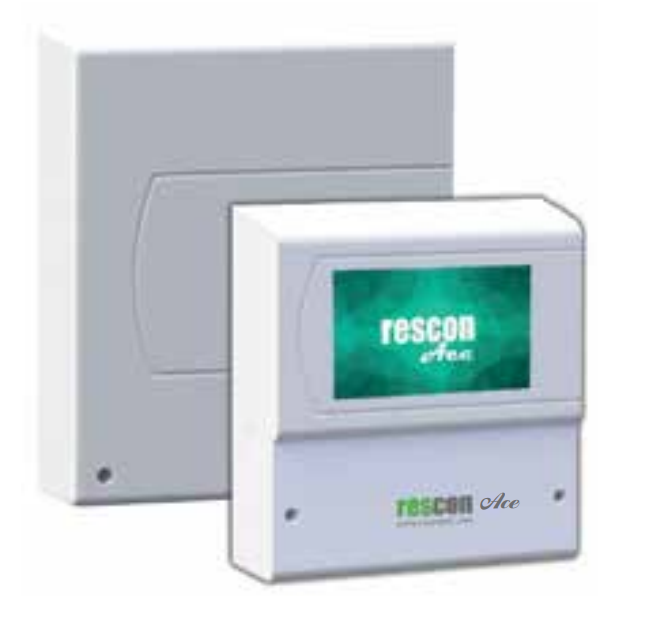

RESCON ACE KASKAD OTOMASYON PANELİ

RES ENERJİ SİSTEMLERİ A.Ş. 2014 yılında çıkarmış olduğu ve sektörde devrim yaratan yeni paneli RESCON ile yeni bir çağ başlatmıştır. RESCON, güncellenen yeni adı ve yeni kontrol seçenekleriyle RESCON ACE olarak hizmet vermektedir.

Seri ve Paralel Çalışma: İhtiyaca göre sistemdeki tüm kazanları %20 kapasite ile başlatıp kapasiteyi oransal olarak %1 şeklinde artırarak ısıtma ihtiyacını karşılar. Böylece tüm cihazlar kısmi yükte çalışacağı için verimlilik ve yakıt tasarrufu sağlanır. Baca gazı sıcaklığı düşer. Dolayısı ile yoguşma veriminden daha fazla yararlanılmış olur. Tam bir es yaslanma yapılmış olur, seri çalışmada karşılaşılan kazanlar arası brülör çalışma saati dengesizlikleri ortadan kalkar.

• LCD dokunmatik ekran ile kolay ve anlaşılır kullanım
• 128 adet duvar tipi veya yer tipi kazanın kaskad kontrolü
• 32 adet üç yollu motorlu vana zon kontrolü
• 64 adet ısı pompası kaskad kontrolü
• Güneş enerjisi sistemi kontrolü
• Hibrid sistem kontrolü (Isı pompası + kazan/kombi kontrolü)
• Kazanların ısıtma devrelerindeki ihtiyaca göre PID Kontrolle birlikte, kazanları iki farklı şekilde sürme imkanı
• Kazanların ısıtma devrelerindeki ihtiyaca göre %1'lik adımlar ile hassas modülasyon kontrolü
• Ani yüksek kapasite ihtiyacı olan kat istasyonlu sistemlere hızlı cevap verebilme imkanı (1sn)
• Haftanın her günü için 6 farklı sıcaklık değeriyle haftalık zaman programı yapabilme imkanı
• Sirkülasyon pompası sıkışma önleme programı (Sistemde su yok ise otomatik program iptali)
• Tesisat suyu donma koruma programı
• Şap kurutma modu
• Birden fazla kullanım suyu devresi için farklı dezenfeksiyon programı yapabilme
• Sistem basıncına göre otomatik su besleme sistemi kontrolü
• Genleşme tankı basıncı kontrolü
• Birden fazla Boyler (Kullanma sıcak suyu) sistemi için resirkülasyon kontrolü
• Boyler elektrikli ısıtıcı kontrolü
• Aktif anod çubuğu kontrolü
• Tek kollektör sistemlerinde kullanılan iki yollu vanaların ihtiyaca göre kontrolü
• Bina yönetim sistemine MODBUS protokolü ile bağlantı imkanı
• Otomatik bakım uyarı programı
• Donma Koruması
• Servis iletişim bilgileri

YAKINDA

• Webserver uzaktan kontrol
• Akıllı telefon, tablet PC ve bilgisayar ile uzaktan izleme ve kontrol imkanı

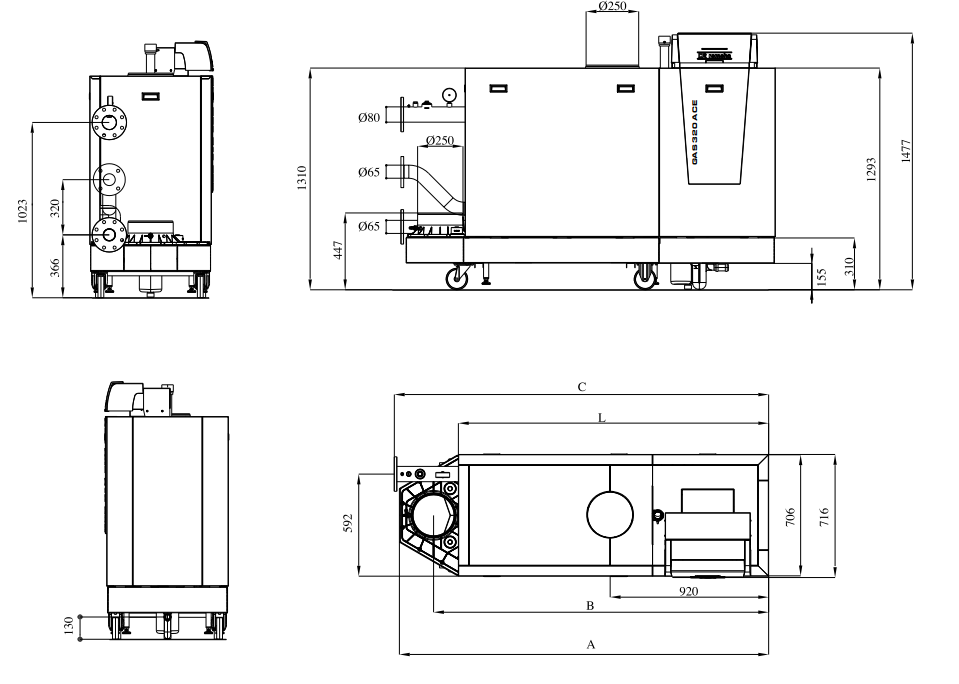

GAS 320 ACE Boyutları

Sembol	Bağlantı
	Isıtma Gidiş, DN80 Flanş (DIN2576)
	Isıtma Dönüş, DN80 Flanş (DIN2576)
Gaz	Gaz Bağlantısı, 2" Dişli
	Yoğuşma Drenaj Bağlantısı, Ø32 mm (iç)
	Baca tahliye, Ø250 mm
	Taze Hava Beslemesi, Ø250 mm
	İkinci Dönüş (opsiyonel) DN65 Flanş (DIN2576)

Sabitleme Ayakları

Kazanların sabitlenmesi ve tekerleklere yük binmemesi için kullanılmaktadır.
