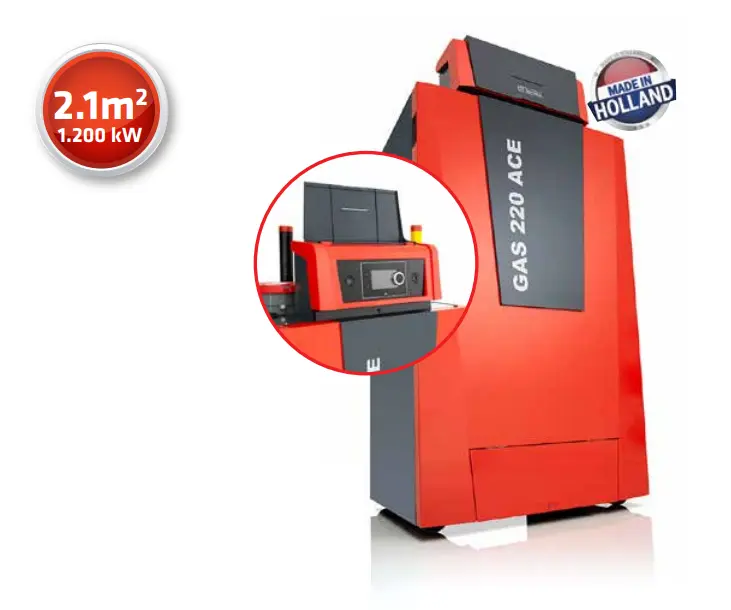

Gas 220 Ace üstün teknolojisi sayesinde minimum alanda maksimum kapasiteyi sağlayabilen Yer Duvar Tipi Yoğuşmalı kazanları her boyuttaki yapıya göre tasarlanmıştır.

İddalı Tasarım

Hem yer hem duvar temasıyla minimum hacim kaplamaktadır.

Entegre Baca Klapesi

Kaskad baca uygulamalarında bypass riskini ve geri tepmeyi önleyerek optimum baca uygulaması sağlamaktadır.

Led Aydınlatma

Elektrik kesintilerinde servis ve bakım kolaylığı sağlamaktadır. (Her cihaz içerisinde standart çıkmaktadır)

Sessiz Çalışma

Hava emiş hattındaki özel susturucu sayesinde ses ciddi oranda azaltılmaktadır.

Doldurma ve Boşaltma Vanası

Cihaz altına standart olarak yerleştirilmiştir.

Tekerlekler

Taşıma kolaylığı sağlamaktadır.

Enerji İlişkili Ürünler (ErP)

Erp direktifi; 21 Nisan 2018 tarihinde yürürlüğe girmiştir. Enerji tüketen cihaz ve sistem ile ilgili yasal yaptırımları tanımlamaktadır. Enerji etiketleri / Enerji föyü uygulamasını getirerek, tanımlı enerji sınıflarına ulaşmak için gerekli şartları belirler. ErP ile yoğuşmalı ürünler zorunlu hale getirilmiştir.

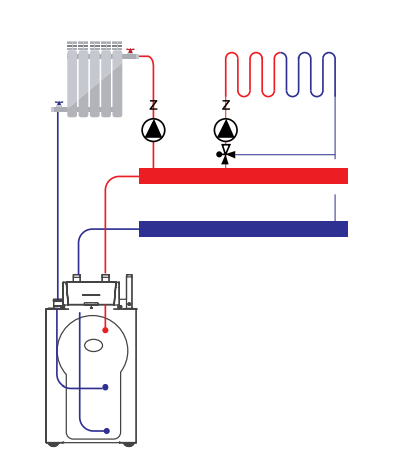

Düşük sıcaklık Dönüş Hattı Bağlantısı Opsiyonel*

Muazzam tasarım, tesistaki tüm enerjiyi doğru değerlendirebilmek için doğru bağlantı şekli sunmaktadır. Yüksek sıcaklık ve Düşük sıcaklık dönüş hatlarını, Eşanjöre farklı noktalardan bağlayabilme imkanı sunmaktadır.

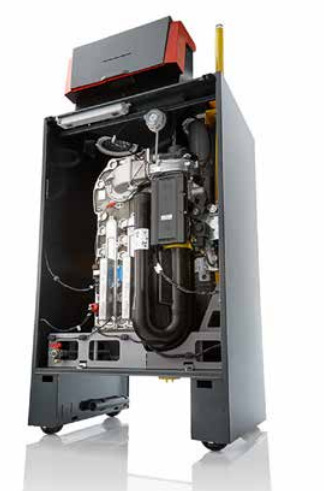

İsmini özelliklerinden alan GAS 220 ACE, yere ve duvara tamamen yaslandığı için bağlantı imkanını üsten vermektedir.

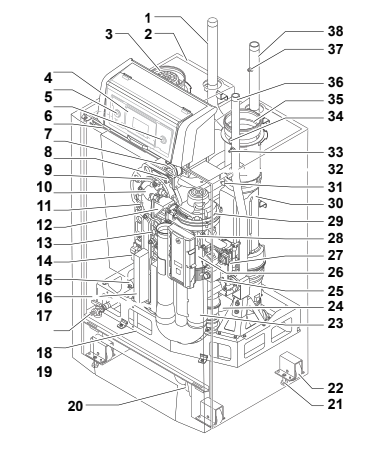

1- Merkezi ısıtma dönüş borusu
2- Kasa/hava kutusu
3- Hava beslemesi
4- Kontrol paneli
5- Açma/kapama düğmesi
6- Servis konnektörü (PC bağlantısı)
7- LED iç aydınlatma
8- Hava basıncı farkı anahtarı
9- Akış sensörü
10- Brülör
11- Adaptör
12- Isı eşanjörü
13- Çek valf
14- Isı eşanjörü sıcaklık sensörü
15- Ateşleme trafosu
16- Hidrolik basınç sensörü
17- Isı eşanjörü kontrol kapağı
18- Doldurma/tahliye valfi
19- Gövde
20- Sifon

21- Ayar cıvatası
22- Nakliye tekerleği
23- Hava giriş susturucusu
24- Yoğuşma kolektörü
25- Gaz basıncı ölçüm noktası
26- Venturi
27- Gaz valfi ünitesi
28- Kontrol ünitesi (CU-GH)
29- Fan
30- Baca gazı bağlantı borusu
31- Baca gazı sensörü
32- Destek
33- Gaz basıncı ölçüm noktası
34- Baca gazı ölçüm noktası
35- Baca gazı çıkışı
36- Gaz bağlantısı
37- Manuel hava boşaltma deliği
38- Merkezi ısıtma besleme borusu

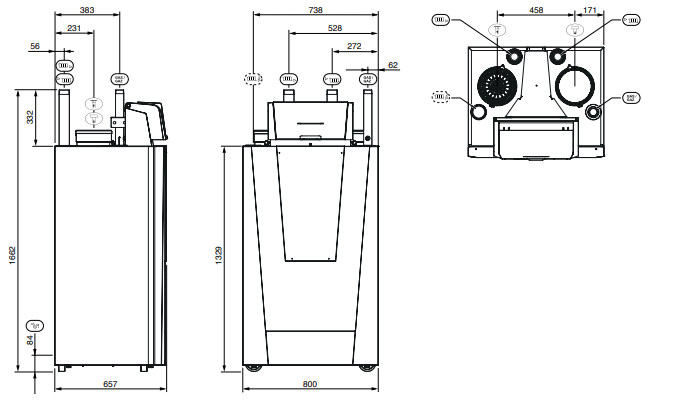

GAS 220 ACE Boyutları

Sembol	Bağlantı	160 kW	200 kW	250 kW	300 kW
	Isıtma Gidiş	1 1/4"	2"	2"	2"
	Isıtma Dönüş	1 1/4"	2"	2"	2"
Gaz	Gaz Bağlantısı	1"	1 1/2"	1 1/2"	1 1/2"
	Yoğuşma Drenaj Bağlantısı	Ø40 mm	Ø40 mm	Ø40 mm	Ø40 mm
	Baca Tahliyesi	Ø150 mm	Ø200 mm	Ø200 mm	Ø200 mm
	Taze Hava Beslemesi	Ø150 mm	Ø200 mm	Ø200 mm	Ø200 mm
	İkinci Dönüş (opsiyonel)	1 1/4"	2"	2"	2"

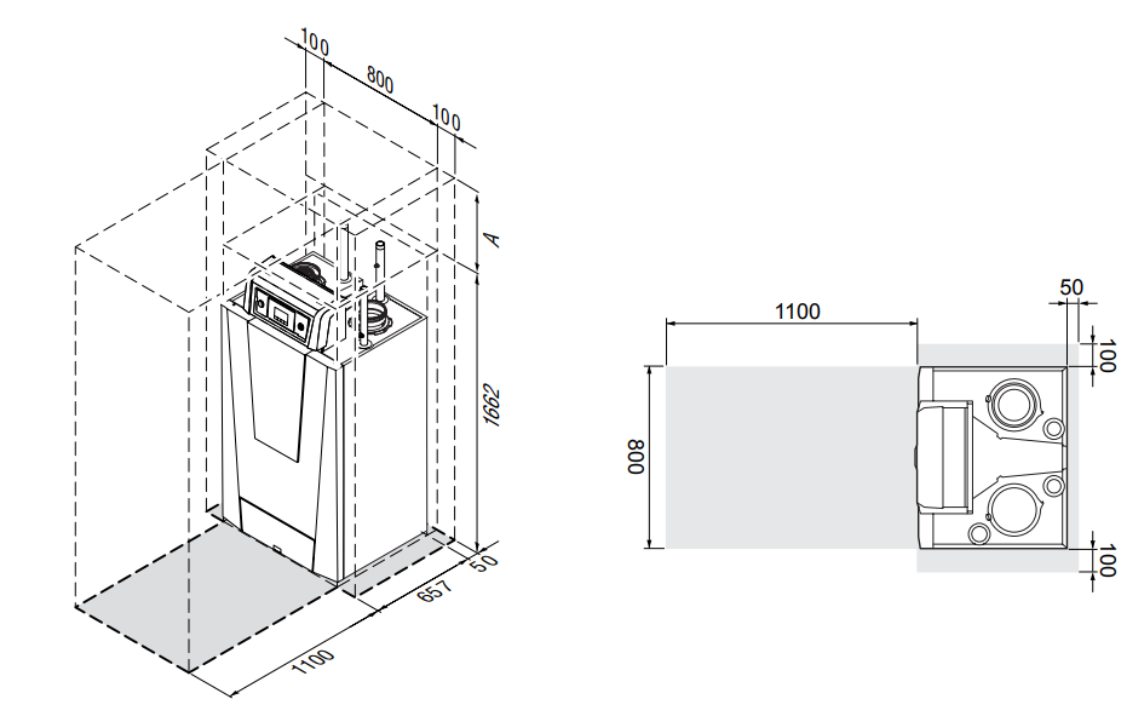

GAS 220 ACE Yerleşimi

Teknik Özellikleri
