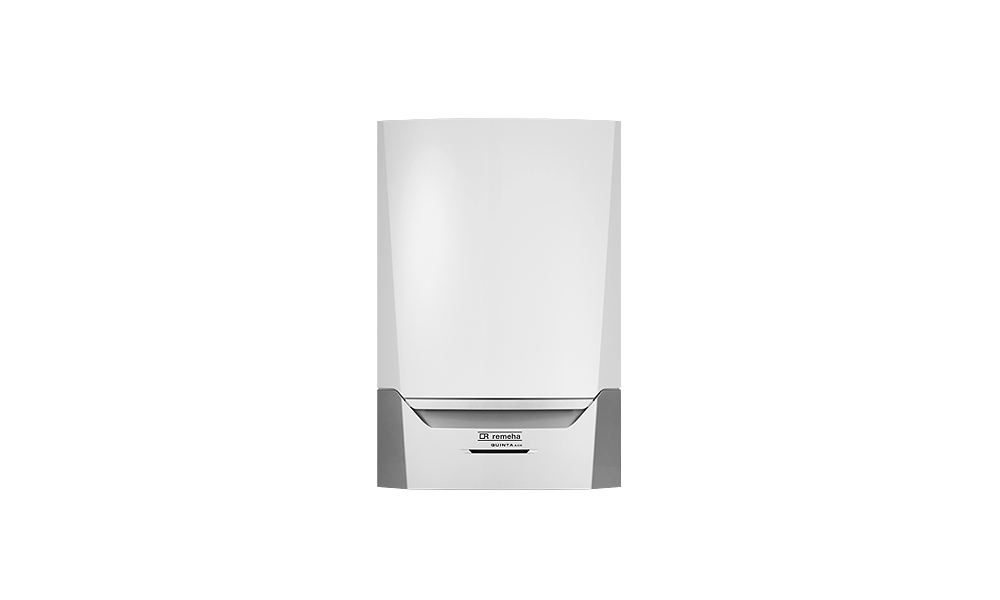

Quinta Ace hafif, kompakt ve en güncel teknolojisiyle her boyuttaki yapıyı rahatlıkla ve yüksek verimle ısıtabilmektedir.

DAHA AZ ALANDA YÜKSEK KAPASİTE

20.480 kW

• Geniş kapasite aralığı 45, 65, 90, 115, 160 kW
• Eşşiz Verim %111,3
• Doğalgaz ve LPG kullanımı
• Entegre Baca Klapesi
• ModBus bağlantı seçeneği
• Kazan içi aydınlatma (Led aydınlatma)
• Yer Tasarrufu - Döküm Eşanjör
• Çabuk kurulum ve kolay bakım
• Kaskad bağlantı imkanı
• Mıknatıslı ön kapak

Enerji İlişkili Ürünler (ErP)

Erp direktifi; 21 Nisan 2018 tarihinde yürürlüğe girmiştir. Enerji tüketen cihaz ve sistem ile ilgili yasal yaptırımları tanımlamaktadır. Enerji etiketleri / Enerji föyü uygulamasını getirerek, tanımlı enerji sınıflarına ulaşmak için gerekli şartları belirler. ErP ile yoğuşmalı ürünler zorunlu hale getirilmiştir.

MERKEZİ SİSTEM ve KONTROLLERİ

REMEHA QUINTA ACE Duvar Tipi Tam Yoğuşmalı Kazanlar, Kaskad (çoklu) sistemi kullanım seçenekleriyle büyük ölçekli yapılarda tek kazan dairesi ile ısıtma ve kontrol yapılabilmektedir

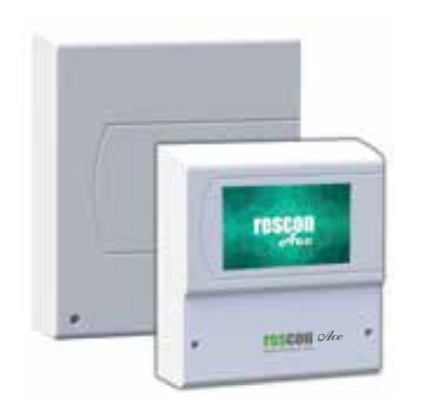

RESCON ACE 2200

RES ENERJİ SİSTEMLERİ A.Ş. 2014 yılında çıkarmış olduğu ve sektörde devrim yaratan yeni paneli RESCON ile yeni bir çağ başlatmıştır. RESCON, güncellenen yeni adı ve yeni kontrol seçenekleriyle RESCON ACE olarak hizmet vermektedir.

ÖZELLİKLERİ

Seri ve Paralel Çalışma: İhtiyaca göre sistemdeki tüm kazanları %20 kapasite ile başlatıp kapasiteyi oransal olarak %1 şeklinde arttırarak ısıtma ihtiyacını karşılar. Böylece tüm cihazlar kısmi yükte çalışacağı için verimlilik ve yakıt tasarrufu sağlanır. Baca gazı sıcaklığı düşer. Dolayısı ile yoğuşma veriminden daha fazla yararlanılmış olur. Tam bir eş yaşlanma yapılmış olur, seri çalışmada karşılaşılan kazanlar arası brülör çalışma saati dengesizlikleri ortadan kalkar.

• LCD dokunmatik ekran ile kolay ve anlaşılır kullanım
• 128 adet duvar tipi veya yer tipi kazanın kaskad kontrolü
• 32 adet üç yollu motorlu vana zon kontrolü
• 64 adet ısı pompası kaskad kontrolü
• Güneş enerjisi sistemi kontrolü
• Hibrid sistem kontrolü (Isı pompası + kazan/kombi kontrolü)
• Kazanların ısıtma devrelerindeki ihtiyaca göre PID Kontrolle birlikte, kazanları iki farklı şekilde sürme imkanı
• Kazanların ısıtma devrelerindeki ihtiyaca göre %1'lik adımlar ile hassas modülasyon kontrolü
• Ani yüksek kapasite ihtiyacı olan kat istasyonlu sistemlere hızlı cevap verebilme imkanı (1sn)
• Haftanın her günü için 6 farklı sıcaklık değeriyle haftalık zaman programı yapabilme imkanı
• Sirkülasyon pompası sıkışma önleme programı (Sistemde su yok ise otomatik program iptali)
• Tesisat suyu donma koruma programı
• Şap kurutma modu
• Birden fazla kullanım suyu devresi için farklı dezenfeksiyon programı yapabilme
• Sistem basıncına göre otomatik su besleme sistemi kontrolü
• Genleşme tankı basıncı kontrolü
• Birden fazla Boyler (Kullanma sıcak suyu) sistemi için resirkülasyon kontrolü
• Boyler elektrikli ısıtıcı kontrolü
• Aktif anod çubuğu kontrolü
• Tek kollektör sistemlerinde kullanılan iki yollu vanaların ihtiyaca göre kontrolü
• Bina yönetim sistemine MODBUS protokolü ile bağlantı imkanı
• Otomatik bakım uyarı programı
• Donma Koruması
• Servis iletişim bilgileri

YAKINDA

• Webserver uzaktan kontrol
• Akıllı telefon, tablet PC ve bilgisayar ile uzaktan izleme ve kontrol imkanı

RESCON PRO 4200

KASKAD OTOMASYON PANELİ VE ÖZELLİKLERİ;

• LCD dokunmatik ekran ile kolay ve anlasılır kullanım
• 4 adet duvar tipi veya yer tipi kazanın kaskad kontrolü
• 2 adet üç yollu motorlu vana zon kontrolü (2 Zon Kontrollü)
• Kazanların ısıtma devrelerindeki ihtiyaca göre PID Kontrolle birlikte, kazanları üç farklı sekilde sürme imkanı
• Kazanların ısıtma devrelerindeki ihtiyaca göre %1'lik adımlar ile hassas modülasyon kontrolü
• Ani yüksek kapasite ihtiyacı olan kat istasyonlu sistemlere hızlı cevap verebilme imkanı (1sn)
• Haftanın her günü için 6 farklı sıcaklık degeriyle haftalık zaman programı yapabilme imkanı
• Sirkülasyon pompası sıkısma önleme programı (Sistemde su yok ise otomatik program iptali)
• Tesisat suyu donma koruma programı
• Birden fazla kullanım suyu devresi için farklı dezenfeksiyon programı yapabilme
• Birden fazla Boyler (Kullanma sıcak suyu) sistemi için resirkülasyon ve Lejyonella kontrolü
• Boyler elektrikli ısıtıcı kontrolü *Donma Koruması

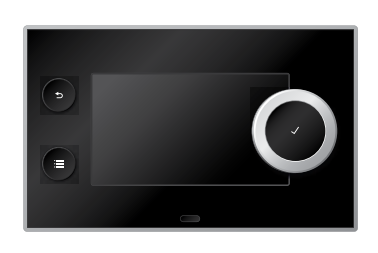

QUINTA ACE MK 3

KONTROL PANELİ VE ÖZELLİKLERİ;

REMEHA tüm cihazlarında günümüz şartlarına uyum sağlayacak yeniliklerle ve tasarımlarla MK 3 panelini sunmaktadır. Ace panel ile kaskad çalışma imkanı ve zon kontrol imkanı sunulmaktadır.

• 8 adet duvar tipi kazanın kaskad kontrolü
• 3 adet üç yollu motorlu vana + 1 adet boyler zon kontrolü
• Kullanma sıcak suyu Resirkülasyon pompası kontrolü
• Aktif Anod çubuğu kontrolü
• Isıtma devrelerine isim verebilme
• Donma Koruması
• Anti lejyonella programı
• Servis iletişim bilgileri
• Kaskad sürme seri ve paralel çalıştırma
• Şap kurutma *Geçmiş arıza kayıtları
• Türkçe dil seçeneği
• Tatil Programı

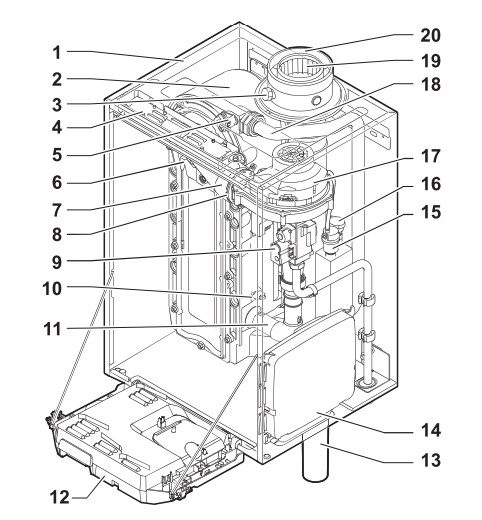

1- Kasa/hava kutusu

2- Isı eşanjörü

3- Baca gazı ölçüm noktası

4- LED iç aydınlatma

5- Akış sensörü

6- İyonizasyon/ateşleme elektrodu

7- Venturi

8- Baca Klapesi

9- Gaz valfi ünitesi

10- Dönüş sensörü

11- Hava giriş susturucusu

12- Gösterge kutusu

13- Sifon

14- Kontrol kartları için yan kutu

15- Otomatik hava purjörü

16- Hidrolik basınç sensörü

17- Fan

18- Gaz bağlantısı

19- Baca gazı çıkışı

20- Baca gazı analiz kapağı

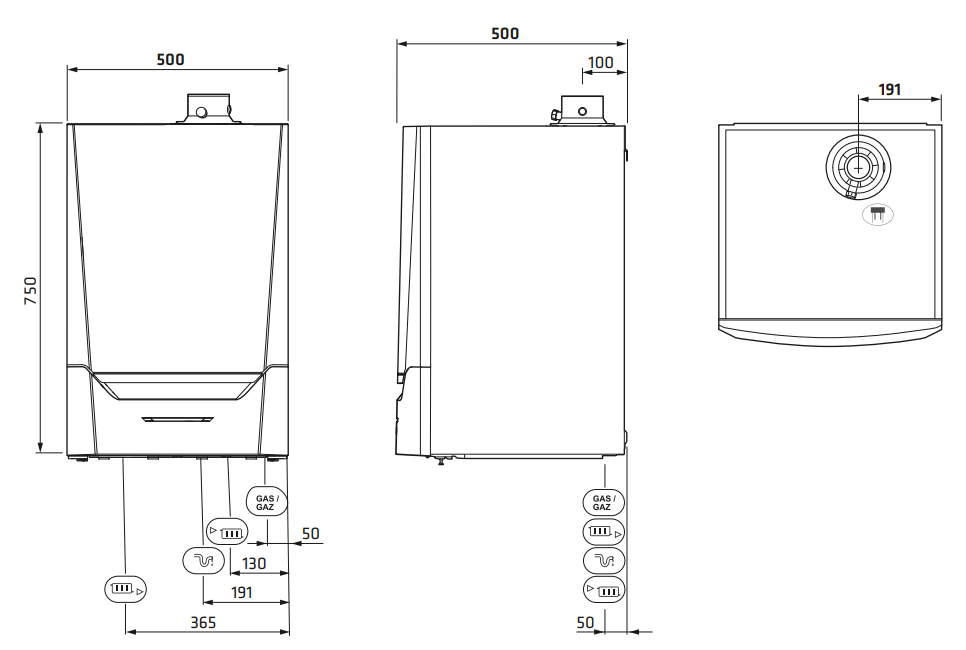

Sembol	Bağlantı	45 kW	65 kW	90 kW	115 kW
	Isıtma Gidiş	1 1/4"	1 1/4"	1 1/4"	1 1/4"
	Isıtma Dönüş	1 1/4"	1 1/4"	1 1/4"	1 1/4"
	Gaz Bağlantısı	3/4"	3/4"	3/4"	3/4"
	Yoğuşma Drenaj Bağlantısı	Ø25 mm	Ø25 mm	Ø25 mm	Ø25 mm
	Baca Tahliyesi	Ø80 mm	Ø100 mm	Ø100 mm	Ø100 mm
	Taze Hava Beslemesi	Ø125 mm	Ø150 mm	Ø150 mm	Ø150 mm

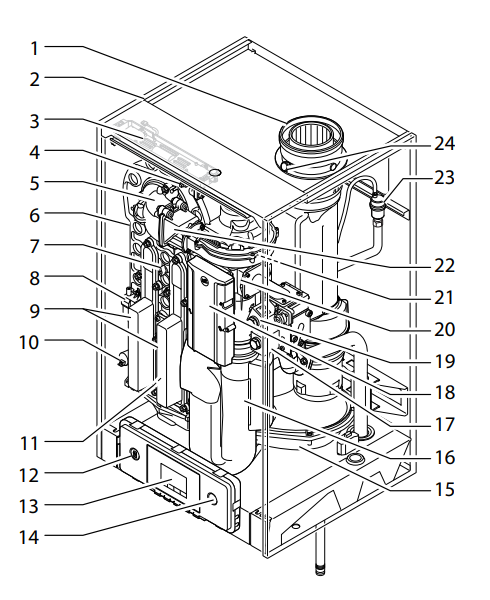

1- Baca gazı çıkışı / hava girişi

2- Kasa/hava kutusu

3- İç aydınlatma

4- Gidiş sıcaklık sensörü

5- Adaptör

6- Isı eşanjörü

7- Isı eşanjörü sıcaklık sönsörü

8- Ateşleme ve İyonizasyon elektrodu

9- Isı eşanjörü bakım kapakları

10- Hidrolik basınç sensörü

11- Dönüş sıcaklık sensörü

12- PC/Laptop Bağlantı noktası

13- Kontrol paneli

14- On/Oª switch

15- Yoğuşma Kollektörü

16- Susturucu (Hava girişinde)

17- Gaz basıncı ölçüm noktası

18- CU-GH Kontrol Paneli

19- Gaz valf ünitesi

20- Venturi

21- Fan

22- Baca klapesi

23- Hava purjörü

24- Baca gazı analiz kapağı

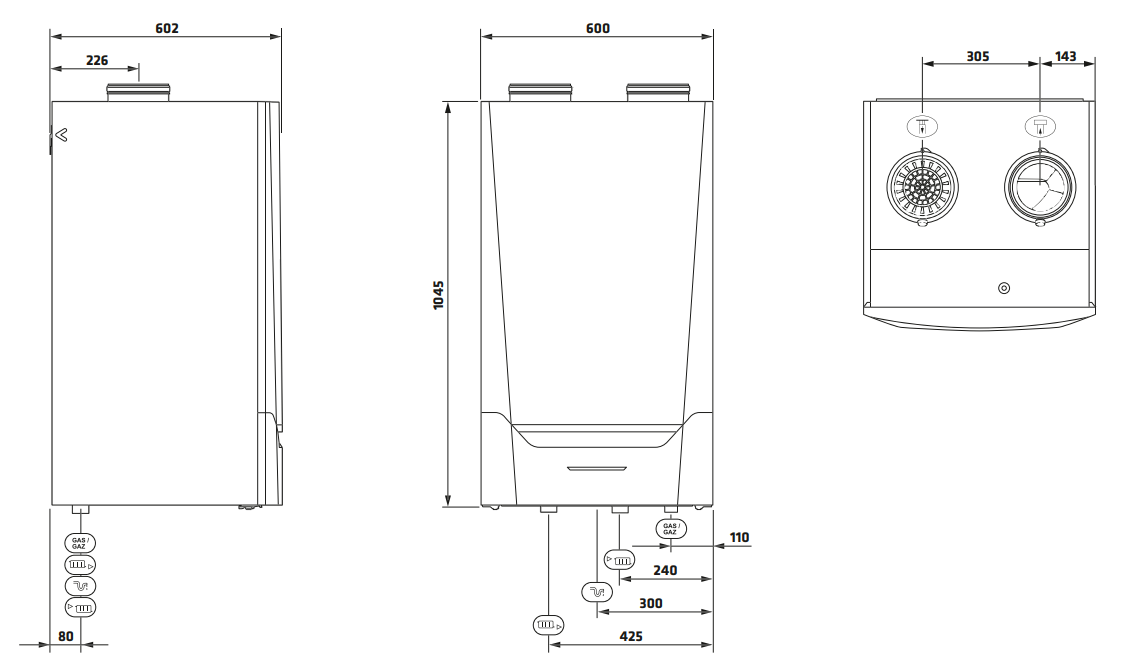

Sembol	Bağlantı	160 kW
	Isıtma Gidiş	1 1/4"
	Isıtma Dönüş	1 1/4"
	Gaz Bağlantısı	1"
	Yoğuşma Drenaj Bağlantısı	Ø32 mm
	Baca Tahliyesi	Ø100 mm
	Taze Hava Beslemesi	Ø150 mm

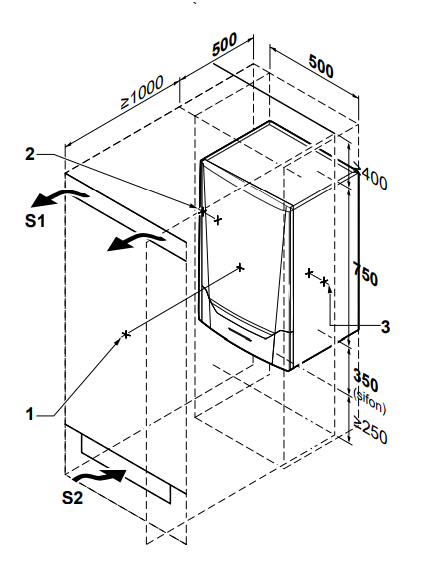

DUVAR TİPİ YOĞUŞMALI KAZAN YERLEŞİMİ

Kazan dolap içine monte edilmişse, kazan ile dolap duvarları arasındaki min. mesafelere ve açıklıklara dikkat edilmelidir. Gaz birikimi ve kazanın ısınmaması için min. çapraz kesit S1+S2 = 150cm²

45/65/90/115 kW

1. ≥ 1000 mm (ön)
2. ≥ 15 mm (sol taraf)
3. ≥ 15 mm (sağ taraf)

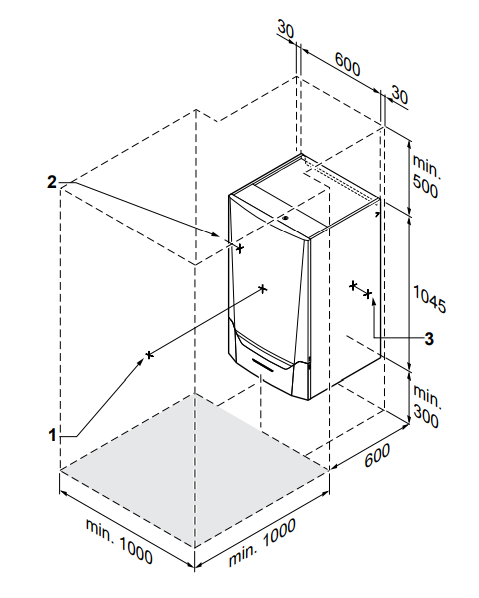

160 kW

1. ≥ 1000 mm (ön)
2. ≥ 30 mm (sol taraf)
3. ≥ 30 mm (sağ taraf)
