Refix DE

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

İçme suyu, ısıtma ve hidropnömatik kuyu uygulamaları için
DIN EN 13831 Kısım 3'e uygun membran
60 litre hacimden itibaren değiştirilebilir membran
Suya temas eden tüm yüzeyler korozyona karşı kaplanmıştır
Basınçlı kaplar için 2014/108/EC yönergesindeki AB normlarını karşılar veya aşar
Ø 1000 mm'den itibaren basınçölçer bulunur
1000 litreye kadar dişli bağlantı Ø D
1000 litre üzerinde flanşlı bağlantı
3000 ila 10000 litre arasında tepe flanşı
Uzun ömürlü epoksi kaplama
Fabrika ayarlı ön gaz basıncı (azot)

10 bar

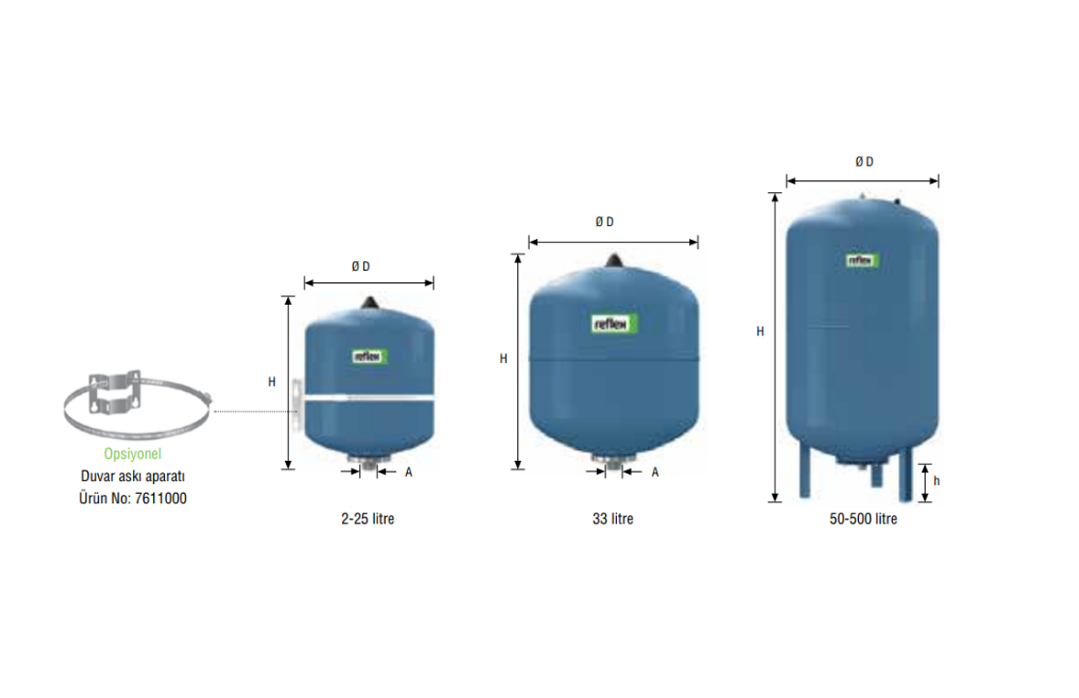

Tip 10 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
Tip 10 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
DE 1	7100300	40	-	1.0	122	173	-	G 1/2	4
DE 2	7200300	40	288	1.0	132	260	-	G 3/4	4
DE 8	7301000	40	96	1.7	206	335	-	G 3/4	4
DE 12	7302000	40	60	2.4	280	307	-	G 3/4	4
DE 18	7303000	40	56	2.8	280	410	-	G 3/4	4
DE 25	7304000	40	42	4.0	280	520	-	G 3/4	4
DE 33	7303900	40	-	5.7	354	454	-	G 3/4	4
DE 33 1)	7305500	40	-	5.7	354	520	66	G 3/4	4
DE 50	7306005	42	20	9.5	409	604	102	G 1	4

1) Ayaklı

• Talep halinde ACS sertifikalı tanklar.

• Aşağıdaki ürünler WRAS sertifikası onay aşamasındadır. Lütfen iletişime geçiniz.

DE 0.65

DE 8 / 25 bar

DE 33

DE 5000 / 10 bar

DE 4000 / 16 bar

DE 120 / 40 bar

DE 180 / 40 bar

MBM ll Membra Dedektörü

Ürün No : 7857700 Malzeme Grubu : 86

16 bar

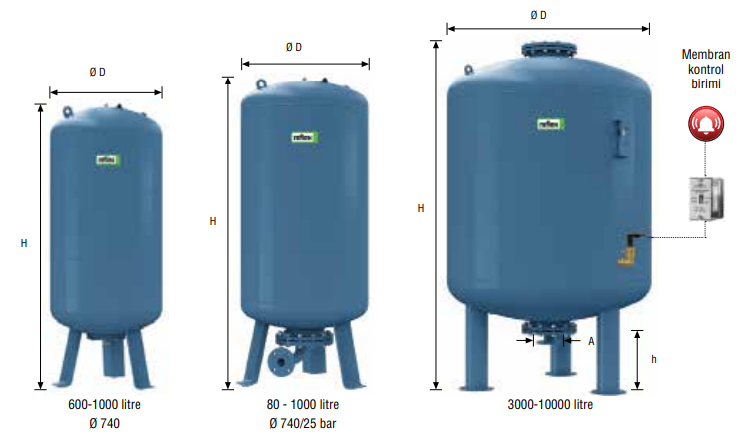

Tip 16 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
Tip 16 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
DE 8	7301006	40	96	2.7	206	335	-	G 3/4	4
DE 12	7302105	40	60	3.5	280	309	-	G 3/4	4
DE 25	7304015	40	42	5.6	280	520	-	G 3/4	4
DE 80	7348600	42	4	23.0	480	745	153	G 1	4
DE 100	7348610	42	4	27.0	480	850	153	G 1	4
DE 200	7348620	42	-	57.0	634	967	150	G 1 1/4	4
DE 300	7348630	42	-	66.0	634	1267	150	G 1 1/4	4
DE 400	7348640	42	-	116.0	740	1394	265	G 1 1/2	4
DE 500	7348650	42	-	127.0	740	1465	265	G 1 1/2	4

Tip 25 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
Tip 25 bar / 70°C	Ürün No Mavi	Malzeme Grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
DE 8	7290100	40	60	3.5	206	335	-	G 3/4	4
DE 80	7317600	44	-	70.0	450	942	159	DN 50/PN 40	4
DE 120	7313700	44	-	100.0	450	1253	159	DN 50/PN 40	4
DE 180	7313500	44	-	116.0	450	1528	159	DN 50/PN 40	4
DE 300	7313800	44	-	150.0	750	1318	160	DN 50/PN 40	4
DE 400	7313300	44	-	245.0	750	1423	160	DN 50/PN 40	4
DE 600	7321500	44	-	290.0	750	1868	160	DN 50/PN 40	4
DE 800	7321200	44	-	355.0	750	2268	159	DN 50/PN 40	4
DE 1000 Ø 750	7321000	44	-	410.0	750	2644	159	DN 50/PN 40	4
DE 1000 Ø 1000	7321005	44	-	435.0	1000	2031	276	DN 65/PN 40	4

AG Bağlantı

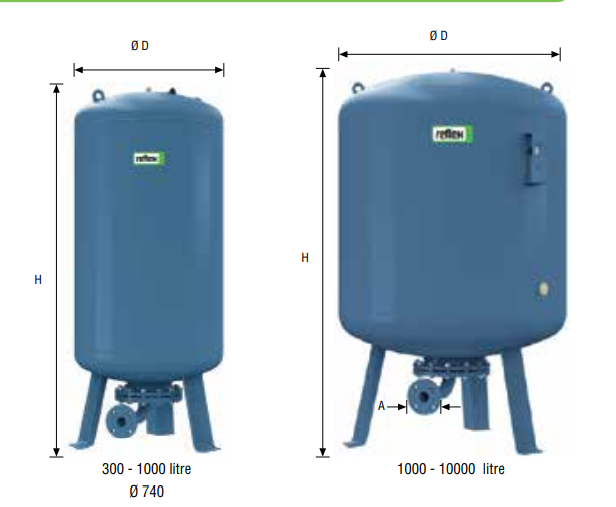

Refix DE Mambranlı Basınç Tankları, Su Darbesi Önleyici Uygulamalar İçin

Pompalı sistemlerde su darbesine karşı uygulamalar için
İçme suyu, ham su ve atık su için uygun
Ayaklı dikey tank • 300 lt ila 10.000 lt nominal hacim aralığı
Maksimum çalışma basıncı; 10 bar
Test basıncı= 1.43 x maksimum çalışma basıncı
Dirsekli flanşlı su bağlantısı
3000 lt ve üzerinde tank tepesinde ayrıca kontrol flanşı
Kalın kesitli çelik, model bağlı olarak: S235 JR+AR; P265GH ; DD 11
DIN EN 13831 Kısım 3'e uygun yüksek kaliteli butil değiştirilebilir membran
Sürekli çalışma haline membran için maksimum sıcaklık; -10°C ila 70°C
Minimum 30 µm kalınlıkta mavi renkli (RAL 5007), uzun ömürlü dış epoksi kaplama ile korozyondan koruma
Suya temas eden tüm yüzeyler korozyona karşı kaplanmıştır
Basınç göstergesi; çap 63 mm, R 1/4” dişli bağlantı
Fabrika ayarlı ön gaz basıncı (azot)

Tip 10 bar / 70°C	Hacim Nominal (litre)	Ağırlık kg	Ø D mm	H mm	A	Ön gaz basıncı bar
Tip 10 bar / 70°C	Hacim Nominal (litre)	Ağırlık kg	Ø D mm	H mm	A	Ön gaz basıncı bar
DE 300	300	41,5	750	1262	DN 80	4
DE 400	400	73	750	1367	DN 80	4
DE 600	600	103	750	1842	DN 80	4
DE 800	800	176	750	2242	DN 80	4
DE 1000 Ø 740	1000	214	750	2742	DN 80	4
DE 1000 Ø 1000	1000	427	1000	2001	DN 80 / DN 200	4
DE 1500	1500	542	1000	1991	DN 80 / DN 200	4
DE 2000	2000	717	1200	2451	DN 80 / DN 200	4
DE 3000	3000	962	1500	2521	DN 80 / DN 200	4
DE 4000	4000	1085	1500	3070	DN 80 / DN 200	4
DE 5000	5000	1050	1500	3635	DN 80 / DN 200	4
DE 8000	8000	1750	1500	5404	DN 80 / DN 200	4

Çalışma basıncı; 16 bar, 25 bar veya üzeri
Nominal hacim; 10.000 lt üzeri
Yatay tank tasarımı
Mambran dedektörü MBM II (230 V / 50 Hz)
Paslanmaz çelik su bağlantısı
Standart dışı flanşlı bağlantı
Agresif ortamlar için dış kaplama, ISO 12944-2 normu Sınıf C2 , C3 , C4 veya C5 uyarınca iç kaplama

Dokümanlar (isteğe bağlı)
