Reflex: Su ısıtma ve soğutma ile güneş enerjisi (solar) uygulamaları

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

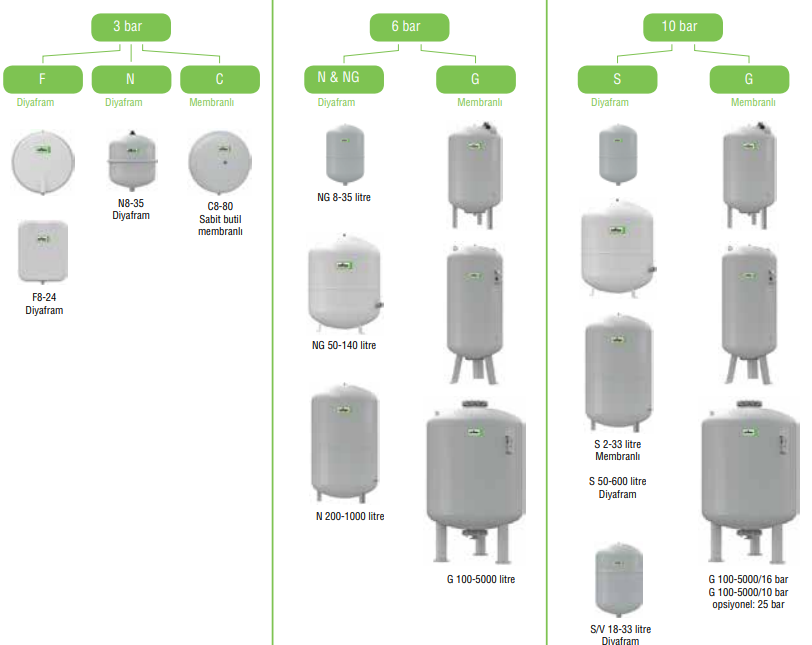

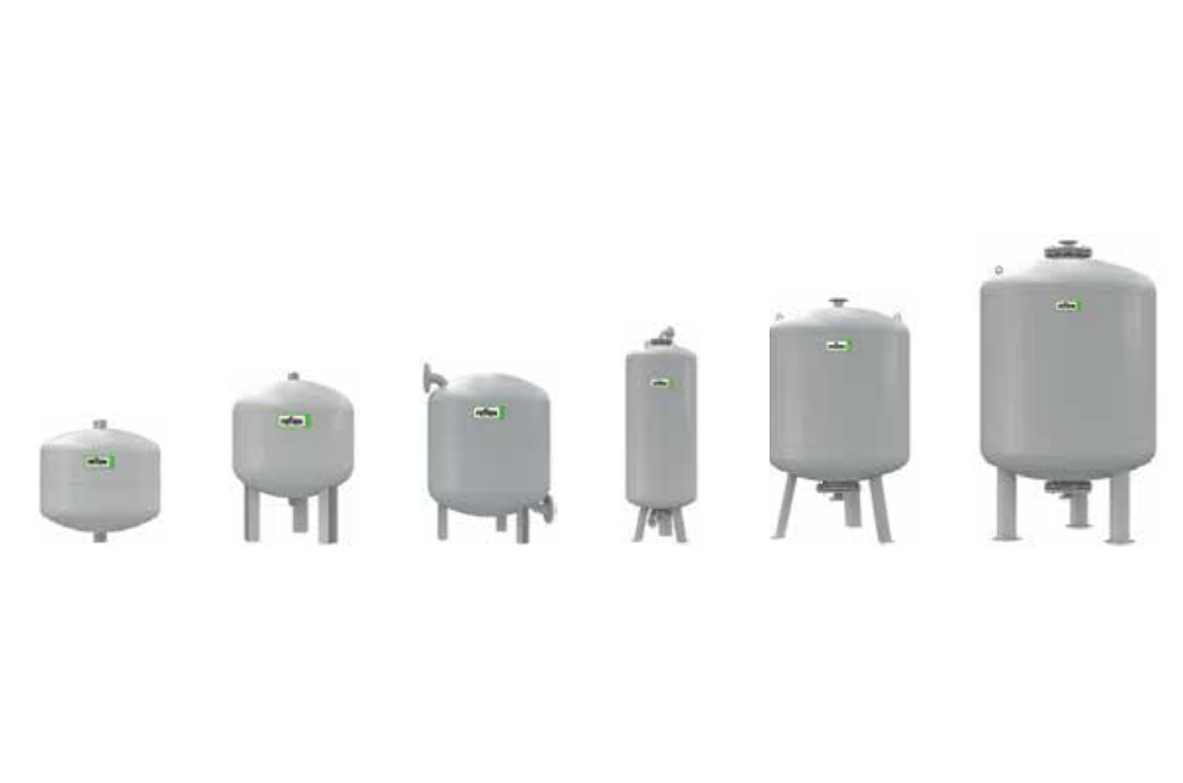

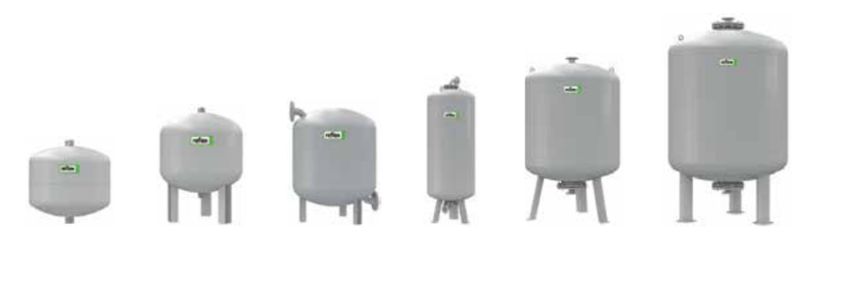

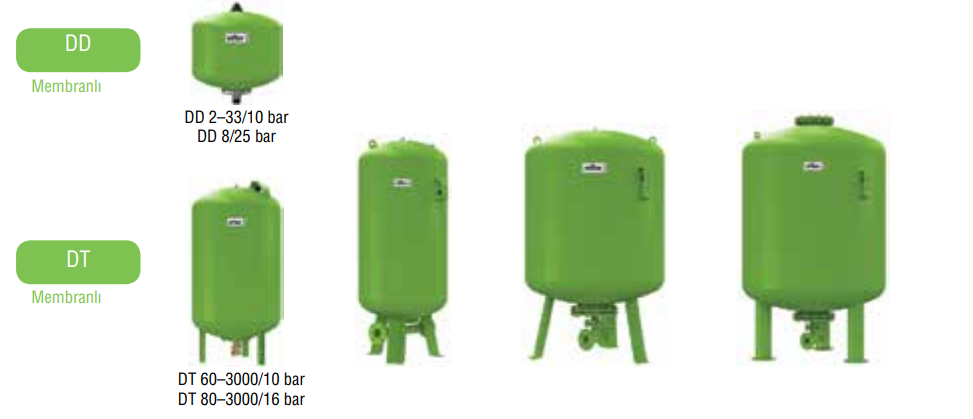

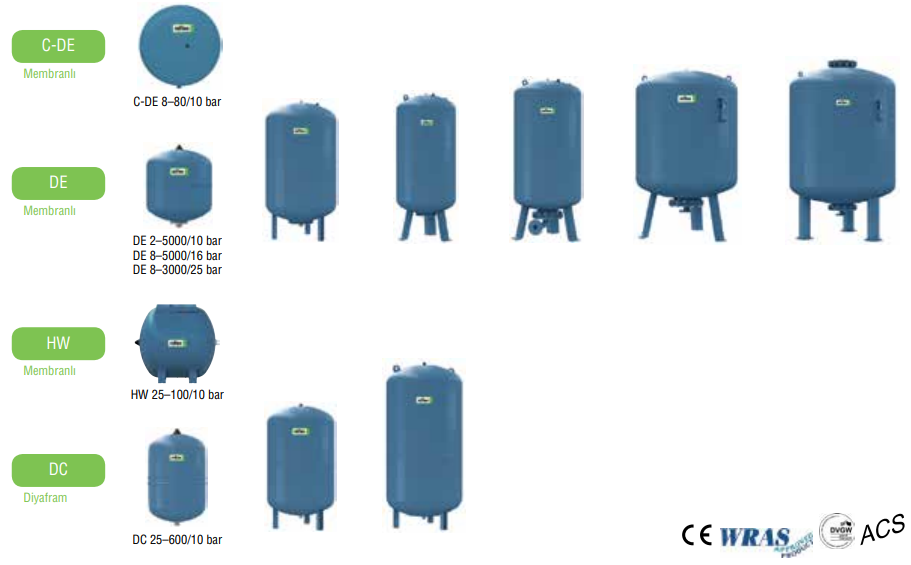

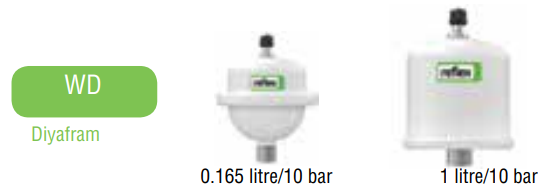

membransız

V 500–5000 litre > 6 bar/120 °C

V 6–5000 litre > 10 bar/120 °C

membransız V 500–5000 litre > 6 bar/120 °C V 6–5000 litre > 10 bar/120 °C

Çalışma Prensibi

Basınçlı Sistemler & Görevleri

Basınçlandırma sistemleri, ısıtma ve soğutma devreleriyle esaslı bir ilişki içindedir ve üç esas görevi yerine getirmelidir:

Sistemin her noktasında izin verilen basıncın sabit kalmasını sağlamak; örn. aşırı ısıtılmış su devreleri, güneş enerjisi sistemleri gibi yerlerde sistem sıvısının kavitasyon, buharlaşma ve vakum yapmasını engellemek için izin verilen çalışma basıncının aşılmaması ve aynı zamanda minimum basıncın korunması
Boru sistemine hava girişini engellemek için donanımın en yüksek noktasında negatif basınç oluşumunu engellemek
Sıcaklıktaki dalgalanmalar sebebiyle ısıtma veya soğutma suyundaki hacim dalgalanmasını dengelemek
Sisteme bağlı su kayıplarını engellemek için su perdesi sağlamak.
Bütün sistemin doğru çalışması için dikkatli hesaplama, devreye alma ve bakım önkoşullardır.

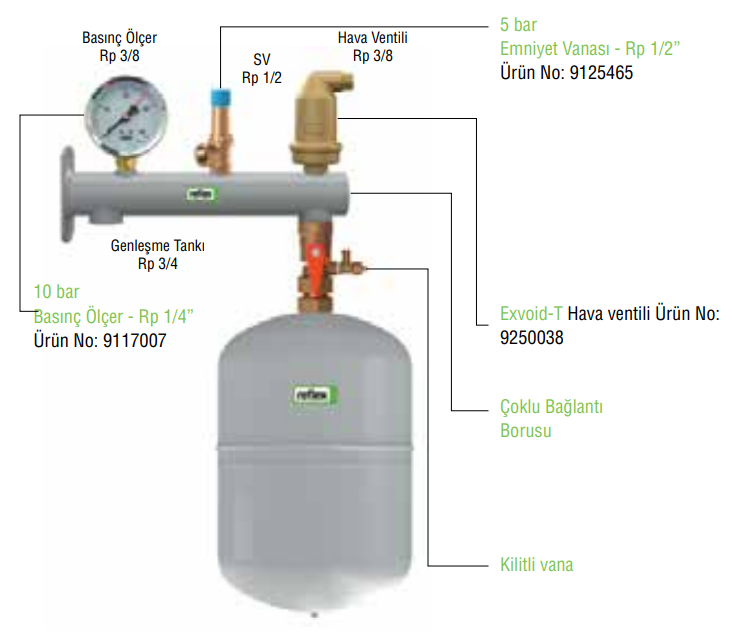

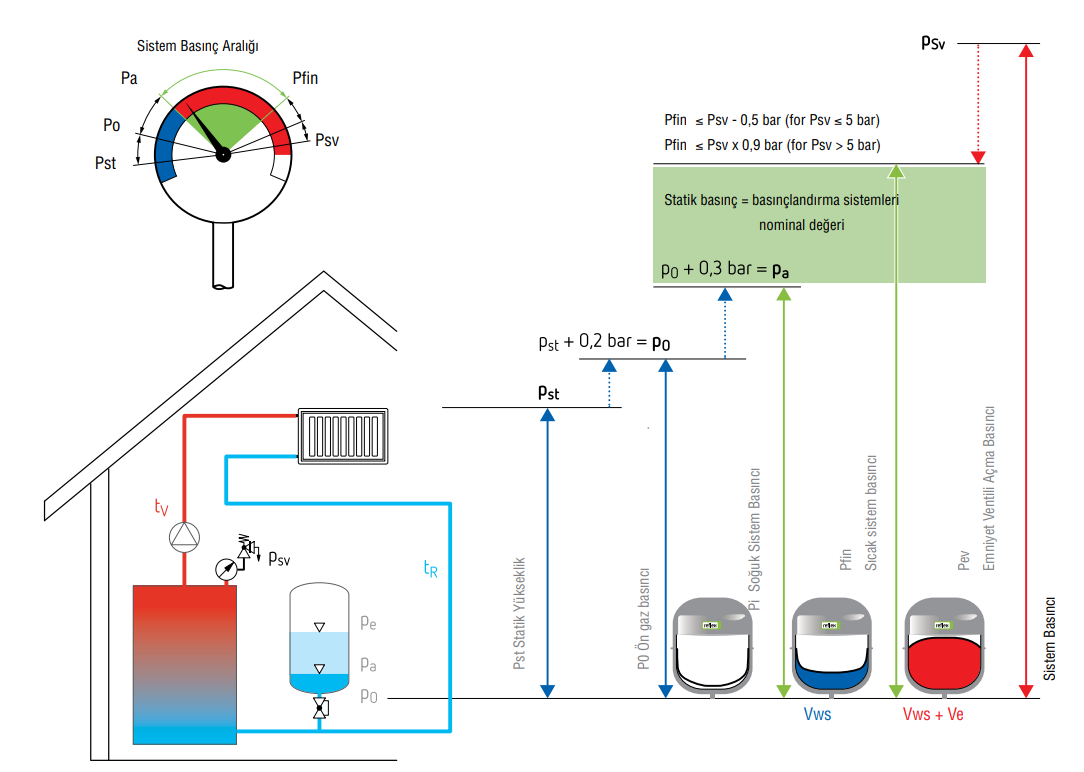

Ve= Vs x n

Vws = 0,005 x Vs

Pfin = Psv - 0,5 bar (Psv < 5 bar)

Pfin = Psv - 0,1 x Psv bar (Psv > 5 bar)

Vn = Nominal hacim, litre

Ve = Genleşme hacmi, litre

Vws = Su rezervi, litre

Vs = Toplam su miktarı, litre

n = Genleşme katsayısı (Eg.: for 90°C, e = 0,0355)

DF = Kabul faktörü

Pst = Statik yükseklik

P0 = Ön dolum basıncı

Pa = İlk basınç

Pfin = Final sistem basıncı

Psv = Emniyet vanası açma basıncı

Reflex N & NG

• For heating and chilled water applications

• Threaded Bağlantıs

• Non-replaceable diaphragm, according to DIN EN 13831 norm part 3, max. operating temperature 70°C

• Meets or exceeds EC norms for pressure vessels 2014/108/EC directives

• Durable epoxy coating with attractive new colour

• Factory pre-pressurised gas chamber (Nitrogen)

3 bar

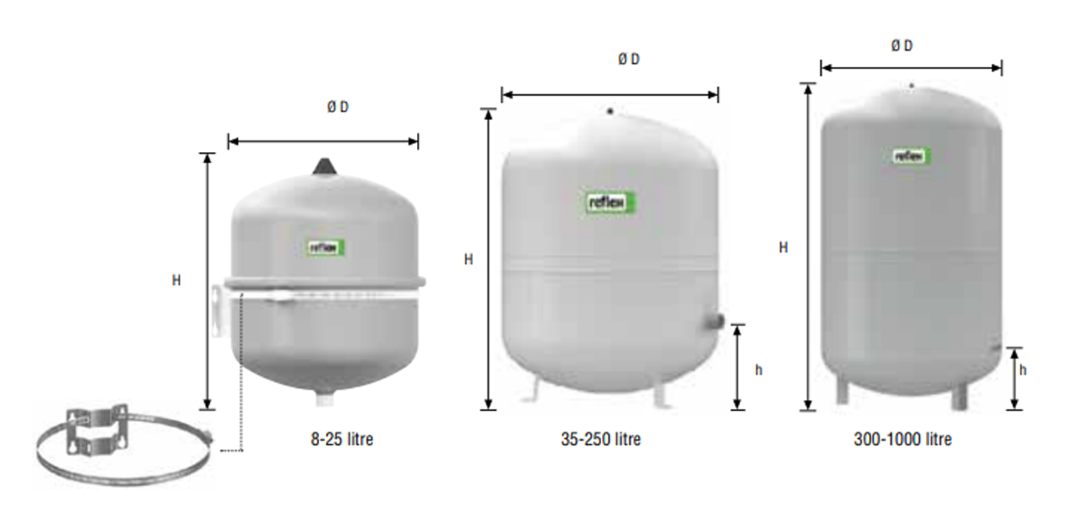

Tip 3 bar / 120°C	Ürün No Gri	Ürün No Beyaz	Malzeme grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
Tip 3 bar / 120°C	Ürün No Gri	Ürün No Beyaz	Malzeme grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
N 8	8202500	7202800	12	96	1.70	206	305	-	R 3/4	1.5
N 12	8203300	7203500	12	60	2.20	272	313	-	R 3/4	1.5
N 18	8204300	7204400	12	60	2.90	308	361	-	R 3/4	1.5
N 25	8206300	7206400	12	48	3.58	308	481	-	R 3/4	1.5
N 35	8208400	7208500	12	24	5.02	376	465	130	R 3/4	1.5

6 bar

Tip 6 bar / 120°C	Ürün No Gri	Ürün No Beyaz	Malzeme grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
Tip 6 bar / 120°C	Ürün No Gri	Ürün No Beyaz	Malzeme grubu	PU	Ağırlık kg	Ø D mm	H mm	h mm	A	Ön gaz basıncı bar
NG 8	8230100	7230107	10	96	1.6	206	305	-	R 3/4	1.5
NG 12	8240100	7240107	10	72	2.4	280	275	-	R 3/4	1.5
NG 18	8250100	7250107	10	56	3.4	280	380	-	R 3/4	1.5
NG 25	8260100	7260107	10	42	4.2	280	490	-	R 3/4	1.5
NG 35	8270100	7270107	10	24	4.8	354	460	130	R 3/4	1.5
NG 50	8001011	7001100	11	24	5.7	409	469	158	R 3/4	1.5
NG 80	8001211	7001300	11	12	8.7	480	565	166	R 1	1.5
NG 100	8001411	7001500	11	10	11.4	480	670	166	R 1	1.5
