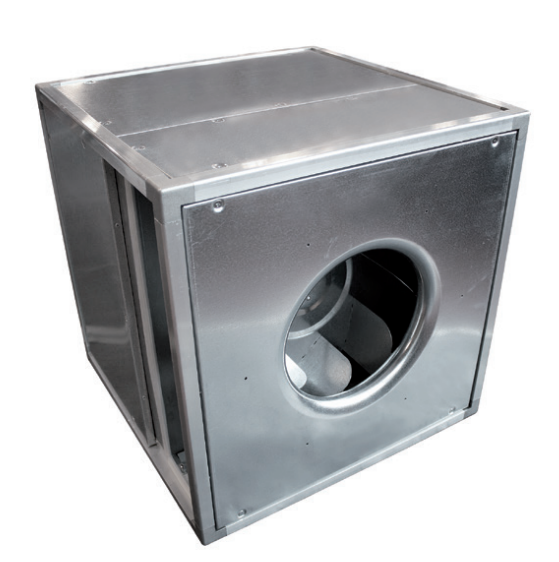

S-CUBE KAT

Kutu Tipi Radyal Fan

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Genel Açıklama

S-CUBE KAT fanlar, kanallı veya doğrudan endüstriyel mutfak havalandırma için tasarlanmıştır. Kolay kurulum için tasarlanmış olan S-CUBE KAT motoru, ısı ve motorun kirli parçacıklarla doğrudan temas etmesini önleyen bir çelik levha pano ile akımdan ayrılır ve bakım ve temizlik işlemlerine olan ihtiyacı azaltır. Çift duvarlı akustik yalıtımlı paneller, iç mekan kurulumlarında da daha iyi bir konfor için gürültü seviyesini azaltır. +100'den +180'e kadar geniş bir sıcaklık aralığında temiz veya tozlu havayı iletmek için uygundur. Kendinden transformatörlü bir kumanda ile hız ayarı yapılabilir.

Yapı

Çift duvarlı ses yalıtım panelleri ile çark bölümünden sökülebilen alüminyum çerçeve.
Panelin çelik sac tabakaları arasında ses emici ve kendiliğinden sönen malzeme.
ISO 1940'a göre dinamik olarak dengelenmiş galvanizli çelik sac ve geri kavisli pervane.
Kolay tutuş ve sabitleme için delikli montaj ayakları.
IEC 60034, IEC 60072, EMC 2014/30/EU, LVD 2014/35/EU uluslararası standartlara göre asenkron sincap kafesi üç fazlı veya tek fazlı motorlar. CE işareti, IP55, sınıf F.
S1 hizmetine uygundur (Sabit yükte sürekli çalışma).

KURULUM

S-CUBE KAT kurulumu, ürünün oldukça esnek konumlandırılabilmesi sayesinde kolaydır. Bu kutu fanı hem dikey hem de yatay konumda kurulabilir ve dış mekan kurulumu için uygundur.

Aksesuarlar

Su geçirmez kaplama.
Titreşim önleyici destek.
Zemin destek ayağı.
Yuvarlak dişli giriş konisi.
Kareden yuvarlağa çıkış adaptörü.
Esnek konektör.
IP67 servis anahtarı.
Yağ toplayıcı tepsisi.

Teknik Özellikler

Model	Kod	P	kW	Akım (A)	IP/CL	Mot. (Gr)
S-CUBE KAT 254 T	1SK2500	4	0,09	0,6	55/F	56
S-CUBE KAT 314 T	1SK3100	4	0,12	0,7	55/F	63
S-CUBE KAT 354 T	1SK3500	4	0,25	0,8	55/F	71
S-CUBE KAT 404 T	1SK4000	4	0,55	1,6	55/F	80
S-CUBE KAT 454 T	1SK4500	4	0,75	2,2	55/F	80
S-CUBE KAT 504 T	1SK5000	4	1,1	2,5	55/F	90S

* Serbest üfleme

ErP Logo EU 1253/2014 yönetmeliği ve ERP direktifine uygundur.

ErP Logo Sürekli çalışmada yüksek sıcaklık dayanıklılığı

Ses Seviyeleri

[Hz]	63	125	250	500	1000	2000	4000	8000	TOT
S-CUBE KAT 254 Lw	36,5	51,6	49,4	50,1	49,2	47,9	43,3	29	57
S-CUBE KAT 254 Lp	16	31,1	28,9	29,6	28,7	27,4	22,8	8,5	36,5
S-CUBE KAT 314 Lw	36,5	47,2	56	61,5	62	57,4	51,7	41,2	66,2
S-CUBE KAT 314 Lp	16	26,7	35,5	41	41,5	36,8	31,2	20,6	45,7
S-CUBE KAT 354 Lw	40,2	53,9	60,1	64,9	65	61,5	56,6	45,9	69,7
S-CUBE KAT 354 Lp	19,7	33,4	39,5	44,4	44,4	41	36,1	25,4	49,2
S-CUBE KAT 404 Lw	42,8	56,5	63,5	66,1	66,9	64	60,5	49,1	71,9
S-CUBE KAT 404 Lp	22,3	36	42,9	45,6	46,3	43,5	40	28,6	51,3
S-CUBE KAT 454 Lw	46	59,5	67,4	70,3	70,2	67,2	62,8	52,4	75,4
S-CUBE KAT 454 Lp	25,5	39	46,9	49,7	49,7	46,7	42,2	31,8	54,9
S-CUBE KAT 504 Lw	45,6	61,4	68,9	72,1	73,2	70,9	65,8	55,2	78
S-CUBE KAT 504 Lp	25	40,9	48,3	51,6	52,6	50,3	45,2	34,7	57,4

Lp: Serbest saha koşullarında ölçülen ses basıncı sev yesi. Yayılım yarı küresel, EN ISO 13349 uyarınca ölçüm kategorisi C, Maksimum verimlilik noktasında, 6 metrelik bir mesafede (Sadece karşılaştırma amacıyla)

Lw: EN ISO 3746'ya uygun olarak elde edilen ses gücü seviyesi. Tolerans +/- 3 dB (A).

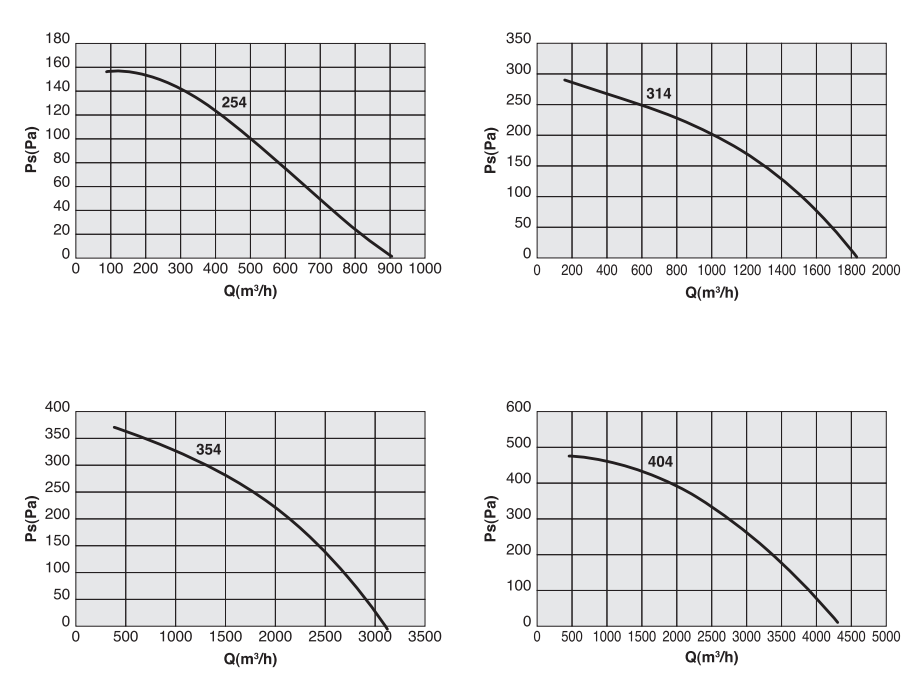

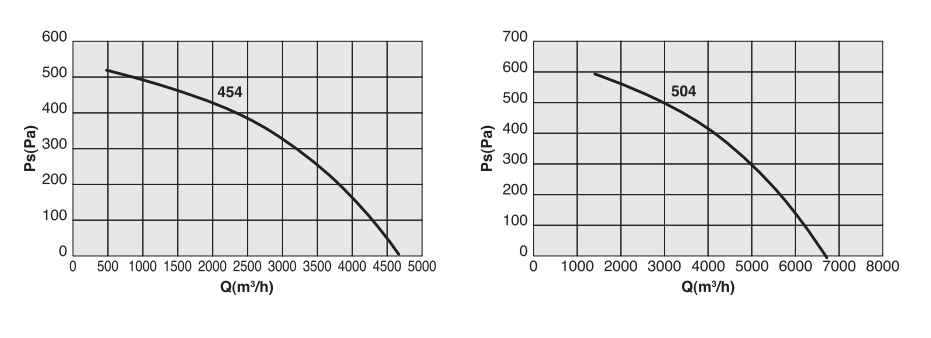

Eğriler

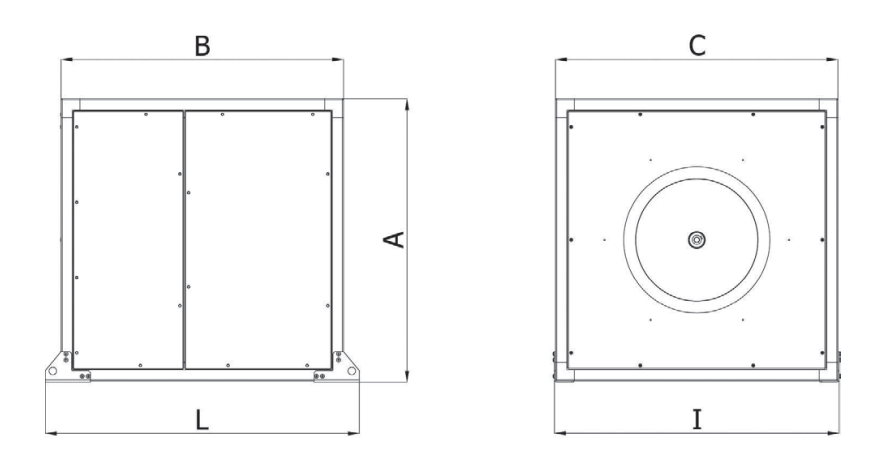

Ölçüler

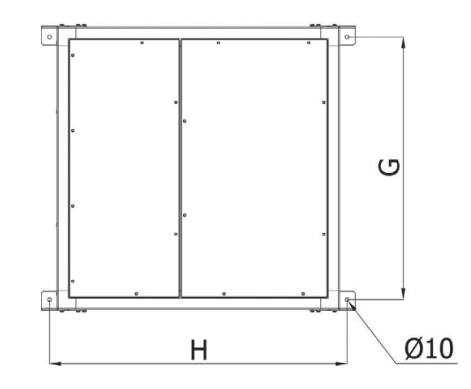

Model	A	B	C	G	H	I	L
S-CUBE KAT 254	500	500	500	468	530	506	565
S-CUBE KAT 314	500	500	500	468	530	506	565
S-CUBE KAT 354	640	640	640	605	667	643	700
S-CUBE KAT 404	640	640	640	605	667	643	700
S-CUBE KAT 454	750	750	750	698	786	756	835
S-CUBE KAT 504	750	750	750	698	786	756	835

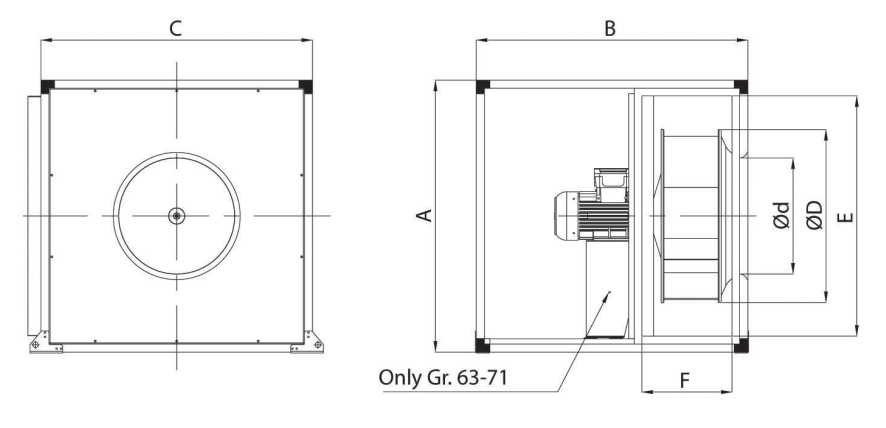

Model	A	B	C	D	d	E	F	kg*
S-CUBE KAT 254	500	500	500	260	180	420	130	28
S-CUBE KAT 314	500	500	500	315	220	420	130	30
S-CUBE KAT 354	640	640	640	385	270	555	210	46
S-CUBE KAT 404	640	640	640	430	296	555	210	50
S-CUBE KAT 454	750	750	750	470	296	640	245	80
S-CUBE KAT 504	750	750	750	525	320	640	245	88

* Yaklaşık ağırlıklar

Kullanım Alanları

Banyo ve Tuvaletler

Nem, buhar ve kötü kokuların uzaklaştırılarak ortam havasının tazelenmesini sağlar.

Mutfaklar

Yemek buharı, duman ve kokuların dışarı atılması için etkin havalandırma sunar.

Çamaşır Odaları

Kurulama sırasında oluşan nemin tahliyesi ile rutubet ve küf oluşumu önlenir.

Ticari Alanlar

Ofis, mağaza, AVM gibi alanlarda iç hava kalitesini artırmak amacıyla kullanılır.

Otel ve Konaklama Tesisleri

Ortak kullanım alanlarında taze hava sirkülasyonu sağlar ve kullanıcı konforunu artırır.

Evsel Kullanım

Yaşam alanlarında temiz hava akışı sağlayarak konforlu ortamlar yaratır.
