Genel Açıklama

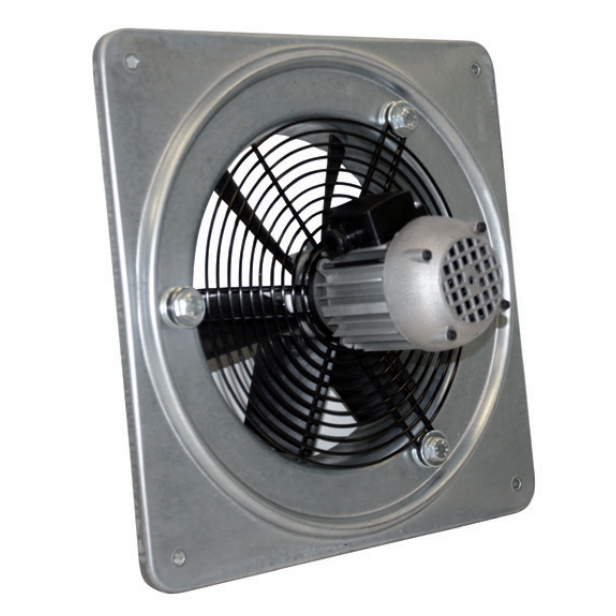

QCM serisi, konut, ticari ve endüstriyel binalarda duvar veya pano üzerine uygulama için uygun aksiyal fanlardır. Bu seri, 200 ila 700 mm çark çapına sahip 10 modelden oluşmaktadır. (450'den 710'a kadar olan modeller sadece extra-UE(?) pazarlar içindir). QCM serisinin kullanımı, temiz hava için -15 ila +50 arasındaki sıcaklık aralığında öngörülmüştür. Optimize edilmiş giriş konisi gürültü seviyesini azaltır ve verimliliği artırır.

Yapı

Radyan giriş konisi ile galvanizli çelik sacdaki destek çerçevesi. Epoksi kaplama. Polimer ya da döküm alüminyum göbekli aerofoil profil kanatlı aksiyal pervane. Sabit pozisyonda ayarlanabilir değişken eğim açısı. ISO 1940'a göre dengelenmiştir. Motor mili ile doğrudan bağlantılı pervane. (Execution 5) Motorlu çarktan hava akımı. EN ISO 12499 normuna göre çelik çubukta giriş koruması ve motor desteği, epoksi kaplama.

Motor

QCM 200 254: B sınıfı IP 44 motor.

QCM 252, 310/710: IEC 60034, IEC 60072, EMC 2014/30/EU ve LVD 2014/35/EU standartlarına göre asenkron üç fazlı veya tek fazlı motorlar. CE işareti, IP 55 sınıf F. Tamamı S1 hizmetine uygundur (Sabit yükte sürekli çalışma).

Aksesuarlar

• Panjur
• Hava haznesi atmosferik ajanlara karşı korunmaktadır (D)
• UNI ISO 12499 kurallarına göre imal edilen ve atmosferik ajanlara karşı korunan pervane yan koruması. (R)

-İstek Halinde

• Alüminyum alaşımlı kanatlı bıçaklı pervaneler.
• Pervaneden motora hava akımı.
• 94/9 /CE ve 2014/34/EU direktiflerine göre Atex versiyonu.

Teknik Özellikler

EU 1253/2014 yönetmeliği ve ERP direktifine uygundur.

ATEX 94/9/CE direktifine ve 2014/34/UE uygun patlamaya dayanıklı ürünler.

Ses Seviyeleri

Lp: Serbest saha koşullarında ölçülen ses basıncı seviyesi. Yayılım yarı küresel, EN ISO 13349 uyarınca ölçüm kategorisi C, Maksimum verimlilik noktasında, 6 metrelik bir mesafede (Sadece karşılaştırma amacıyla)

Lw: EN ISO 3746'ya uygun olarak elde edilen ses gücü seviyesi. Tolerans +/- 3 dB (A).

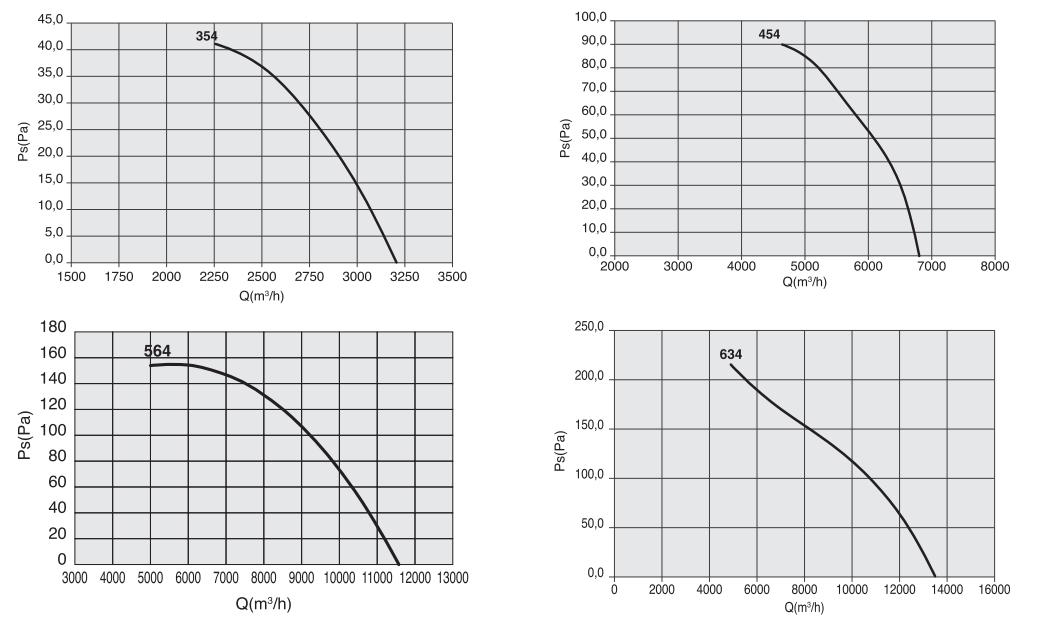

Eğriler

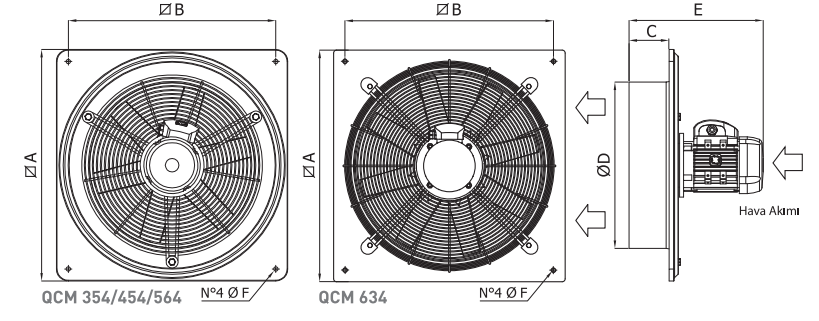

Ölçüler
