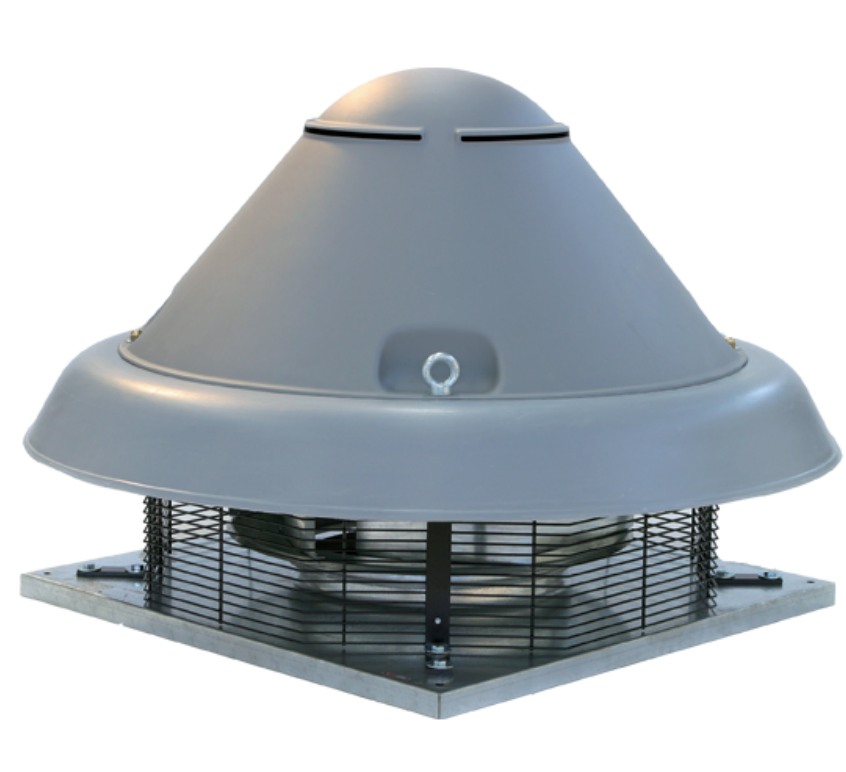

FC

Tek Hızlı Radyal Çatı Fanı

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Genel Açıklama

FC-ATX ve FCV-ATX santrifüj çatı fanları patlama potansiyeli olan ortamlarda çalışacak şekilde tasarlanmış ve üretilmiştir. Bu fanlar IMQ tarafından 94/9/CE, 2014/34/EU ve EN 14986 ATEX direktiflerine uygun olarak sertifikalıdır. Temiz hava veya hafif tozlu havayı -20 ila +40 °C arasındaki sıcaklıkta boşaltmak için, yanıcı gaz(II2G) ve tozların(II2D/II2GD) varlığı nedeniyle patlamalara ve yangınlara karşı yüksek güvenliği garanti etmek için gerekli olan alanlara uygundur. Bu fanlar konut, ticari ve endüstriyel binalarda doğrudan veya kanallı havalandırma için tasarlanmıştır. Yatay ve dikey tahliye olarak iki versiyonu mevcuttur.

Yapı

Taban çerçevesi galvanizli çelik sacdır. UNI 12499'a göre imal edilen, atmosferik maddelere karşı koruma sağlayan çekilmiş çelik çubuklu koruma. Galvaniz sac içinde geriye eğik tekerlek, yüksek verimlilik ve düşük gürültü seviyesi, ISO 1940'a göre statik ve dinamik olarak dengeli.

Motor soğutması için uygun yuvalar ile ABS üst kapağı. ABS dış deflektör. Taşınan hava akımından ayrılmış motor.

Motor

IEC 60034, IEC 60072, IEC 60079, IEC 61241, EMC 2004/108/CE, LVD 2006/95/CE uluslararası standartlara uygun asenkron üç fazlı motor veya tek fazlı motor, Atmosferler kategorisi G grubu termal sınıf için Atex sertifikalı T4 koruması. CE işaretli, IP55, sınıf F. Tamamı S1 hizmetine uygundur (Sabit yükte sürekli çalışma).

Aksesuarlar

Geri çekilmiş panjur. (TS)
Susturucu (GR)
Counterbase to wall up (CB) ??
Dalgalı çatı kaplamaları için destek tabanı. (BA)
Giriş koruması. (RA)
Atex servis anahtarı.
Destek tabanı / susturuculu redüksiyon. (PB)
Yassı ızgara koruması. (CCr) -İstek halinde
Farklı sıcaklık aralıklı versiyonlar.
Farklı atmosferler için motorlu versiyonlar.
Hız regülasyonuna uygun motorlar.
Çift kutuplu motorlu versiyonlar.
Alüminyum kapaklı versiyonlar.

Teknik Özellikler

Model	Kod	P	kW	Akım (A)	IP/CL	Mot. (Gr)
FC 354 M	1FC3649	4	0,25	2,2	55/F	71
FC 404 M	1FC4149	4	0,55	4,30	55/F	80
FC 566 T	1FC5768	6	0,55	1,8	55/F	80
FC 756 T	1FC7661	6	2,2	5,45	55/F	112M

ErP Logo EU 1253/2014 yönetmeliği ve ERP direktifine uygundur.

ATEX Logo ATEX 94/9/CE direktifine ve 2014/34/UE uygun patlamaya dayanıklı ürünler.

Yangın Durumu Logo EN 12101-3 sertifikasına uygun yangın durumunda yüksek sıcaklıktaki dumanın tahliyesine uygun ürünler.

Ses Seviyeleri

[Hz]	63	125	250	500	1000	2000	4000	8000	TOT
FC 354 Lw	48,2	61,9	68,1	72,9	73	69,5	64,6	53,9	77,7
FC 354 Lp	24,7	38,4	44,5	49,3	49,4	46	41,1	30,3	54,2
FC 404 Lw	50,8	64,5	71,5	74,1	74,9	72	68,5	57,1	79,9
FC 404 Lp	27,2	40,9	47,9	50,6	51,3	48,5	44,9	33,5	56,3
FC 566 Lw	48,2	58,2	67,3	70,3	71,4	69,2	62,1	52,4	76,1
FC 566 Lp	24,6	34,7	43,7	46,7	47,8	45,6	38,5	28,8	52,5
FC 756 Lw	58,2	70,5	77,2	80,4	81,3	79,3	74,4	66,1	86,3
FC 756 Lp	34,6	46,9	53,7	56,8	57,8	55,7	50,9	42,6	62,7

Lp: Serbest saha koşullarında ölçülen ses basıncı seviyesi. Yayılım yarı küresel, EN ISO 13349 uyarınca ölçüm kategorisi C, Maksimum verimlilik noktasında, 6 metrelik bir mesafede (Sadece karşılaştırma amacıyla)

Lw: EN ISO 3746'ya uygun olarak elde edilen ses gücü seviyesi. Tolerans +/- 3 dB (A).

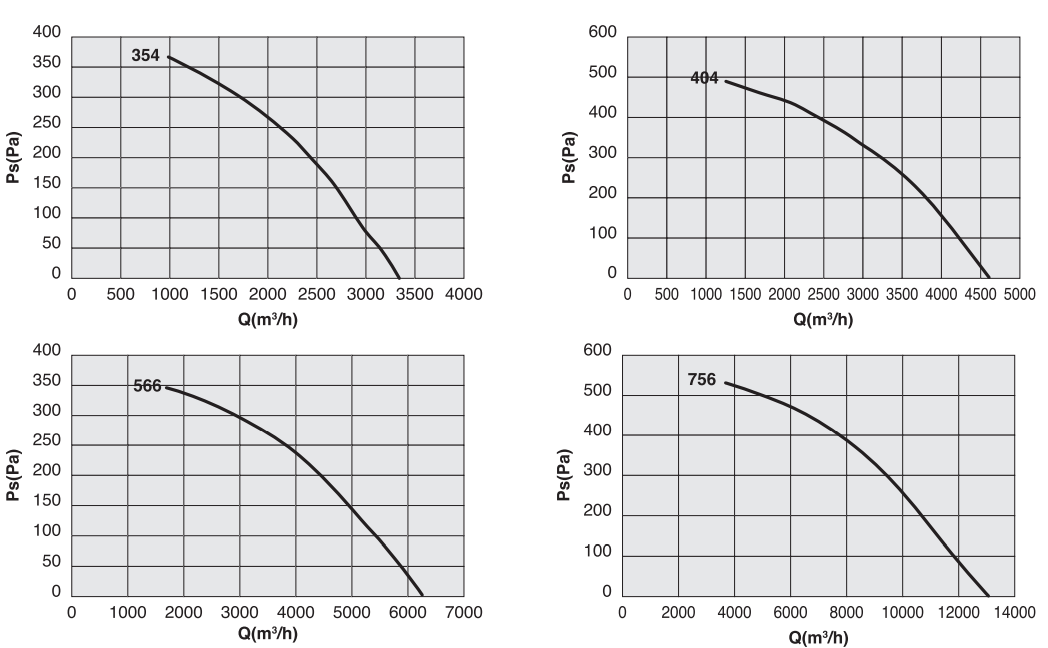

Eğriler

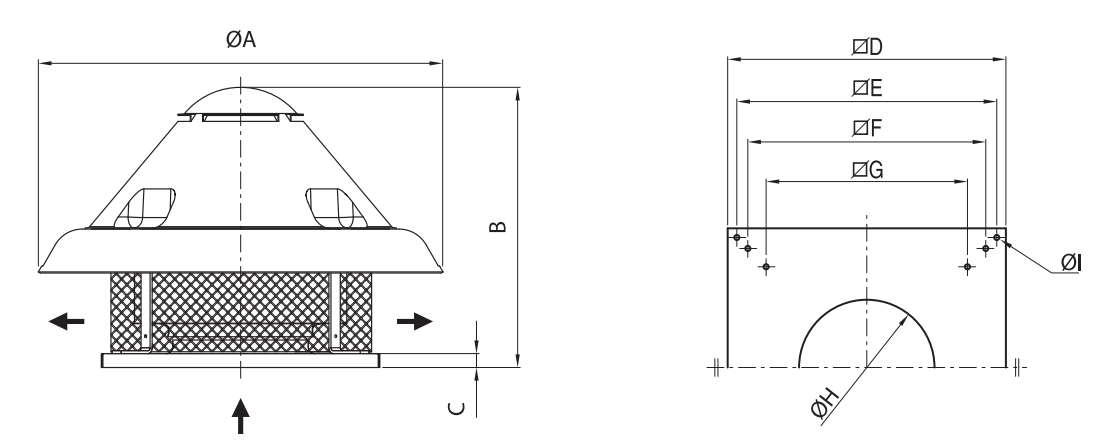

Ölçüler

FC	ØA	B	C	D	E	F	G	ØH	ØI	kg
FC 354	755	580	38	500	450	-	380	270	12	27
FC 404	910	640	38	650	600	530	471	296	12	32
FC 566	1000	750	38	760	710	650	550	370	14	60
FC 756	1100	880	38	930	870	775	665	480	14	120

Kullanım Alanları

Banyo ve Tuvaletler

Nem, buhar ve kötü kokuların uzaklaştırılarak ortam havasının tazelenmesini sağlar.

Mutfaklar

Yemek buharı, duman ve kokuların dışarı atılması için etkin havalandırma sunar.

Çamaşır Odaları

Kurulama sırasında oluşan nemin tahliyesi ile rutubet ve küf oluşumu önlenir.

Ticari Alanlar

Ofis, mağaza, AVM gibi alanlarda iç hava kalitesini artırmak amacıyla kullanılır.

Otel ve Konaklama Tesisleri

Ortak kullanım alanlarında taze hava sirkülasyonu sağlar ve kullanıcı konforunu artırır.

Evsel Kullanım

Yaşam alanlarında temiz hava akışı sağlayarak konforlu ortamlar yaratır.
