Uygulamalar Ve Avantajları

Viessmann boyler besleme sistemi, bir adet Vitocell 100-L depo boyler ve bir adet Vitotrans 222 eşanjör setinden oluşmaktadır. Kullanma suyu ısıtması için boyler besleme sistemi aşağıdaki uygulamalarda veya koşullarda özellikle tercih edilir:

• Düşük dönüş suyu sıcaklıkları talep eden veya dönüş suyu sıcaklıkları sınırlandırılmış olan (örn. bölgesel ısıtma sistemleri veya kondensasyon kazanları) sistemlerde. Kullanma suyu tarafı sıcaklık farkı (10/60 ºC) çok fazla olduğundan, ısıtma suyu tarafında düşük bir dönüş suyu sıcaklığı oluşur; bu durum kondensasyon tekniği kullanımında yoğuşma oranının yüksek olmasını sağlar.
• Boyler besleme ve sıcak su tüketim zamanları farklı olan büyük boyler hacimlerinde; örneğin okullar, spor tesisleri, hastaneler, garnizonlar, sosyal tesisler, apartmanlar gibi su alımı pik zamanlara rastlayan binalarda.
• Kısa süreli yüksek pik güçlerde; çekilen su debisi yüksek ve ek ısıtma zamanları farklı, örn. kapalı yüzme havuzları, spor tesisleri, sanayi işletmeleri ve mezbaha vb. gibi yerlerde kullanma suyu ısıtmasında.
• Boyler besleme sistemi yüksek güçleri küçük alanda aktarabildiği için dar mekanlarda tercih edilmektedir.

Garanti

Depo boyler ve eşanjör seti için verdiğimiz garanti, ısıtılacak suyun geçerli Kullanma Suyu Talimatı'na uygun kalitede olduğu ve mevcut su şartlandırma tesisatının kusursuz çalıştığı durumlarda geçerlidir.

Değişken gidiş suyu sıcaklığında işletme

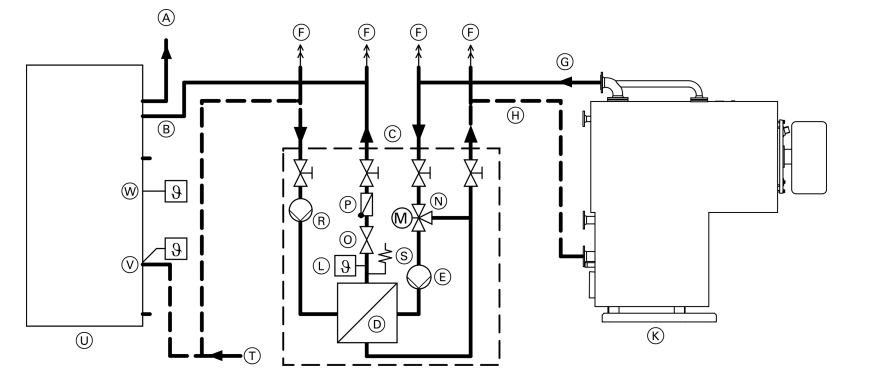

Boyler besleme sisteminde, boyler beslemesi sırasında (kullanma yerlerinden su alınmaz) bir boyler besleme pompası R tarafından depo boylerdeki U soğuk su alınır T, eşanjör setinde C ısıtılır ve yukarıdan tekrar depo boylere B verilir. Depo boylerdeki termik tabakalaşmayı etkilememek için boyler besleme pompası R sıcaklık sensörü L, ayarlanmış olan sıcaklığa ulaşıldı sinyali verdiğinde çalışır. İstenen eşanjör aktarım kapasitesi ayarı balans vanası O ile yapılır. 3 yollu karışım vanası (aksesuar) N, primer taraftaki ısıtma suyunu, istenen kullanma suyu sıcaklık değerine göre ayarlar. Plakalı eşanjörün kireçlenmesini önlemek için, istenen sıcak su sıcaklığı maks. 60 ºC olmalıdır.

• A Sıcak su
• B Eşanjörden sıcak su girişi
• C Vitotrans 222 eşanjör seti
• D Plakalı eşanjör
• E Isıtma devresi pompası (primer)
• F Hava alma
• G Isıtma suyu gidişi
• H Isıtma suyu dönüşü
• K Kazan
• L Sıcaklık sensörü
• N 3 yollu vana seti
• O Balans vanası
• P Çek valf
• R Boyler besleme pompası (sekonder)
• S Emniyet ventili*1
• T DIN 1988'e göre emniyet grubuna sahip soğuk su bağlantısı
• U Vitocell 100-L (burada: 500 litre)
• V Alt boyler sıcaklık sensörü (kapat)
• W Üst boyler sıcaklık sensörü (aç)

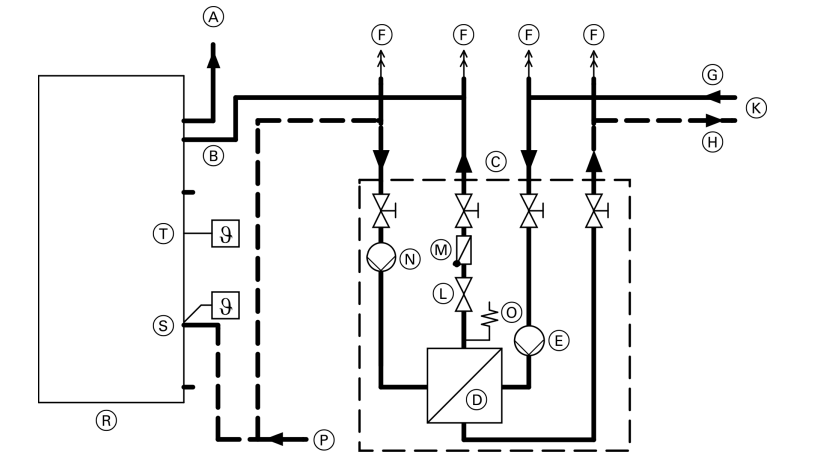

• A Sıcak su
• B Eşanjörden sıcak su girişi
• C Vitotrans 222 (eşanjör seti)
• D Plakalı eşanjör
• E Isıtma devresi pompası (primer)
• F Hava alma
• G Isıtma suyu gidişi
• H Isıtma suyu dönüşü
• K Sabit gidiş suyu sıcaklıklı ısı kaynağı (örn. bölgesel ısıtma, maks. 75 ºC)
• L Balans vanası
• M Çek valf
• N Boyler besleme pompası (sekonder)
• O Emniyet ventili*1
• P DIN 1988'e göre emniyet grubuna sahip soğuk su bağlantısı
• R Vitocell 100-L (burada: 500 litre)
• S Alt sıcaklık termostatı (kapat)
• T Üst sıcaklık termostatı (aç)
• L Balans vanası
• M Çek valf
• N Boyler besleme pompası (sekonder)
• O Emniyet ventili*1
• P DIN 1988'e göre emniyet grubuna sahip soğuk su bağlantısı
• R Vitocell 100-L (burada: 500 litre)
• S Alt sıcaklık termostatı (kapat)
• T Üst sıcaklık termostatı (aç)

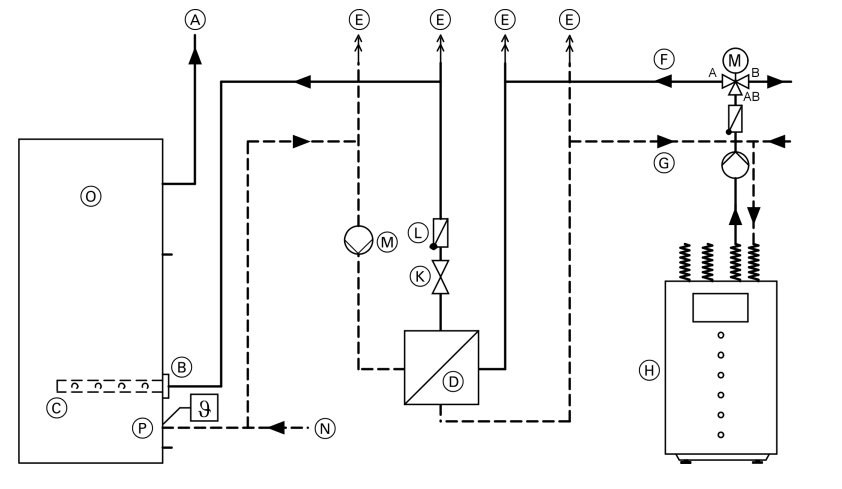

• A Sıcak su
• B Eşanjörden sıcak su girişi
• C Boyler besleme lansı
• D Plakalı eşanjör
• E Hava alma
• F Isı pompasının ısıtma suyu gidişi
• G Isı pompasına ısıtma suyu dönüşü
• H Isı pompası
• K Balans vanası
• L Çek valf
• M Boyler besleme pompası
• N DIN 1988'e göre emniyet grubuna sahip soğuk su bağlantısı
• O Vitocell 100-L (burada: 750 veya 1000 litrelik)
• P Isı pompasının boyler sıcaklık sensörü

Teknik bilgiler

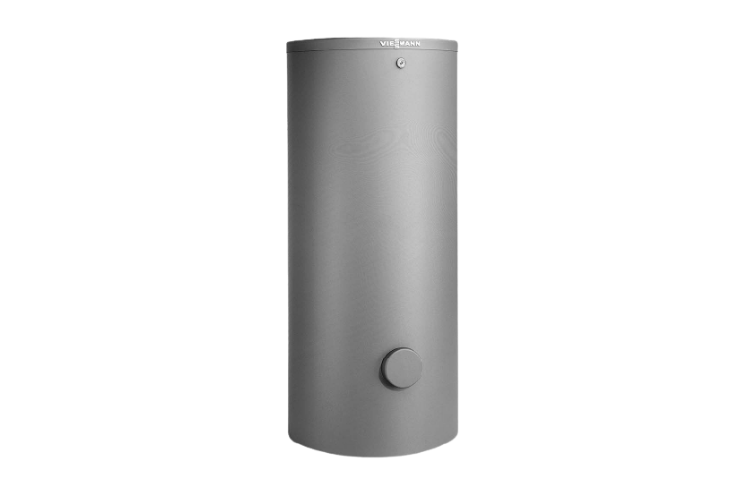

Boyler besleme sisteminde kullanma suyu ısıtması için depo boyler.

Aşağıdaki parametre değerlerine sahip sistemler için uygundur:

• Boylerdeki maksimum kullanma suyu sıcaklığı 95 °C
• Kullanma suyu tarafı işletme basıncı 10 bar'a kadar
