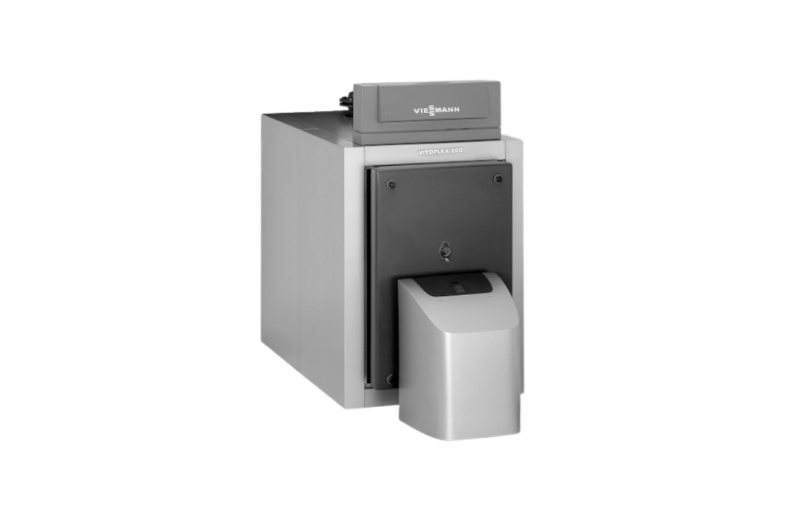

VITOPLEX 200

Sıvı/Gaz yakıtlı düşük sıcaklık kazanı Üç geçişli Değişken, düşük kazan suyu sıcaklığında işletme için. Vitotrans 300 ile birlikte yoğuşmalı kazan ünitesi olarak.

Whatsapp Destek

Hemen Ara

Detaylı Bilgi Almak İçin

Broşür İndir

Üstünlükleri

Değişken, düşük kazan suyu sıcaklığı sayesinde ekonomik ve çevre dostu işletme.
Norm kullanma verimi: % 95'e kadar.
Üst ısıl değerden faydalanarak daha yüksek norm kullanma verimi için isteğe bağlı paslanmaz çelik ekonomizör.
Yanma odası yükü düşük üç geçişli kazan yapısı sayesinde zararlı madde emisyonu düşük yanma sağlanmaktadır.
Geniş su temas yüzeyleri ve büyük su hacmi ile iyi bir iç sirkülasyon ve ısı akışı sağlanır.
Kazana entegre edilmiş ilk hareket kontrolü Therm-Control hidrolik bağlantıyı kolaylaştırır – hem şönt pompaya hem de dönüş suyu sıcaklık yükseltme tertibatına gerek kalmaz.
300 kW'a kadar susuz çalışma emniyeti gerekmez.
Kompakt yapı tarzı ve hafif olması sayesinde kazan dairelerine girişi kolaydır – ısıtma sistemi modernizasyonunda önemlidir.
Gaz yakıtlı üflemeli brülör Vitoflame 100, 200 kW'a kadar kazanla birlikte seçilebilir.

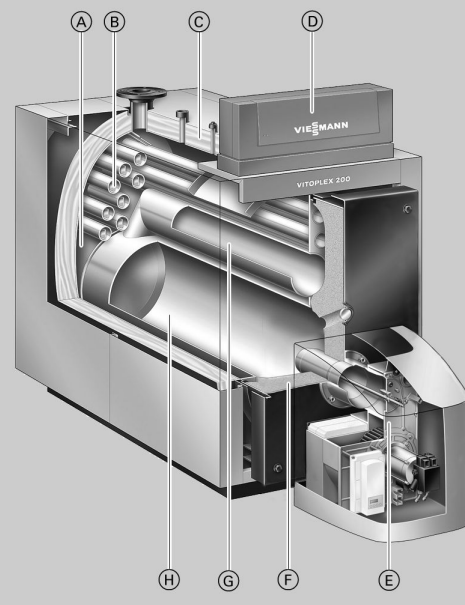

Kontrol paneli için fastfix montaj sistemi ve kazan gövdesi ısı izolasyonu

A Geniş su temas yüzeyleri ve büyük su hacmi sayesinde iyi bir iç sirkülasyon sağlanmaktadır ve hidrolik bağlantısı basittir.
B Üçüncü duman gazı geçişi
C Yüksek etkili ısı izolasyonu
D Vitotronic – Yeni kontrol paneli jenerasyonu: Montajı, kullanması ve servisi kolay
E Viessmann brülör Vitoflame 100
F Kazan kapısı ısı izolasyonu
G İkinci duman gazı geçişi
H Yanma odası

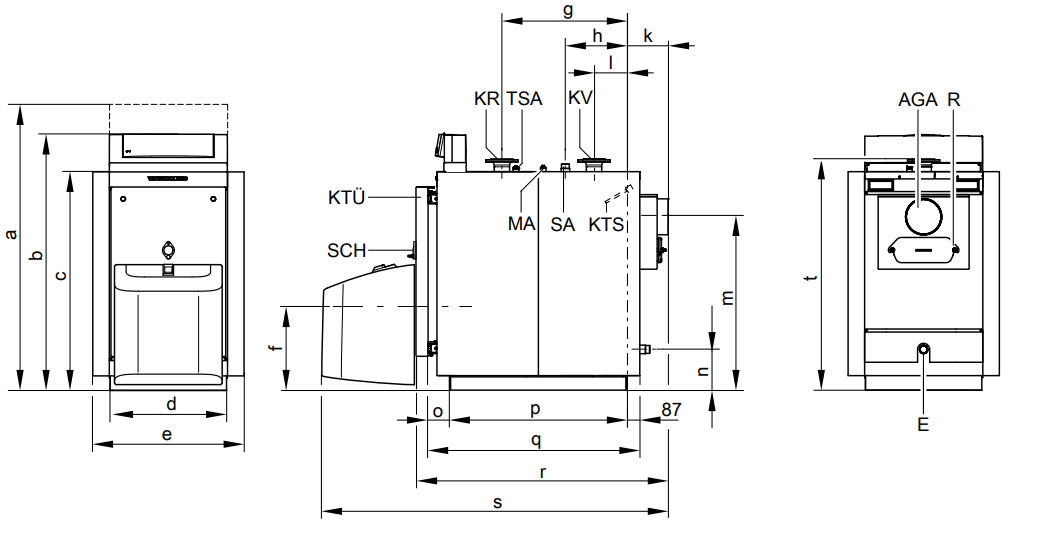

Boyutlar

AGA Baca gazı çıkışı
E Boşaltma
KR Kazan dönüşü
KTS Kazan suyu sıcaklık sensörü
KTÜ Kazan kapısı
KV Kazan gidişi
MA Manometre için manşon (R ½)
R Temizleme açıklığı
SA Emniyet bağlantısı (emniyet ventili)
SCH Gözetleme deliği
TSA Therm-Control sıcaklık sensörü için manşon (R ½)

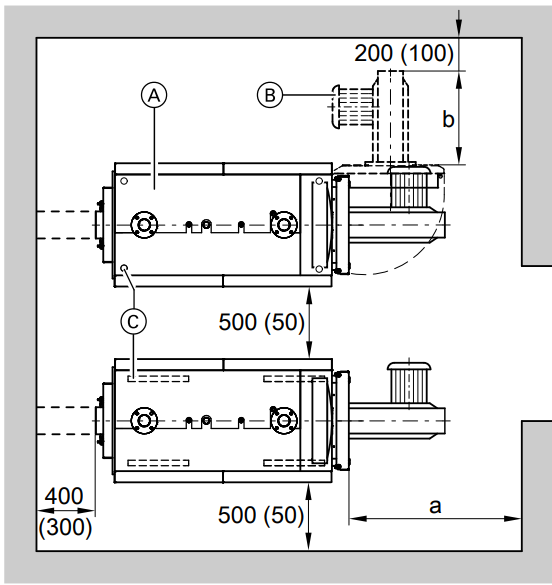

Yerleştirme

Montaj ve bakım çalışmalarının kolayca yapılabilmesi için verilen ölçülere uyulmalıdır. Yer darlığının bulunduğu durumlarda, sadece minimum mesafelere (parantez içindeki ölçüler) uyulması yeterlidir. Kazan kapısı teslimat durumunda sol tarafa açılacak şekilde monte edilmiştir. Menteşe pimlerinin yerleri değiştirildiğinde kapı sağa doğru açılır.
